Контроль толщины сухого слоя антифрикционного покрытия - критически важная операция, которая напрямую влияет на эффективность защиты и долговечность покрытого компонента. Толщина сухого слоя обычно составляет от 5 до 20 мкм и должна превышать размер поверхностных неровностей соприкасающихся поверхностей, чтобы обеспечить эффективное снижение трения и антикоррозионную защиту.
Для технических специалистов и инженеров, отвечающих за качество нанесения покрытий, понимание методов контроля толщины слоя - основа надежной приемки продукции. Эта статья раскрывает, как измеряются толщина мокрого и сухого слоя, какие стандарты применяются, какие инструменты используются в практике, и как избежать типичных ошибок при подготовке поверхности и нанесении.
Нормативные диапазоны толщины сухого слоя и их назначение
Толщина сухого слоя - это толщина отвержденного покрытия после полного испарения растворителя или затвердевания связующего компонента.
Для антифрикционных покрытий она обычно составляет 5-20 мкм, что позволяет обеспечить баланс между защитными свойствами и технологичностью нанесения.
Связь толщины слоя с шероховатостью поверхности основания имеет принципиальное значение. Пленка должна полностью закрывать поверхностные неровности соприкасающихся деталей, иначе зоны прямого контакта металла станут центрами развития коррозии и повышенного трения. Если требуется толщина менее 5 мкм, покрытие разбавляется при тщательном перемешивании, но это снижает концентрацию твердого остатка и требует дополнительного контроля.
Для тонких пленок (менее 10 мкм) особенно важна равномерность нанесения, так как локальные утонения могут привести к выходу из строя на участках максимального давления. Выбор толщины всегда согласовывается с техническими условиями и паспортом материала, где указаны минимальная и максимальная толщины.
Контроль толщины мокрого слоя: методы и инструменты
Толщина мокрого (влажного) слоя контролируется сразу после нанесения, до начала отверждения или испарения растворителя.
Это позволяет предугадать толщину сухого слоя после полного высыхания, так как существует четкая корреляция между мокрым и сухим слоем для каждого материала (обычно выражается как коэффициент потери веса).

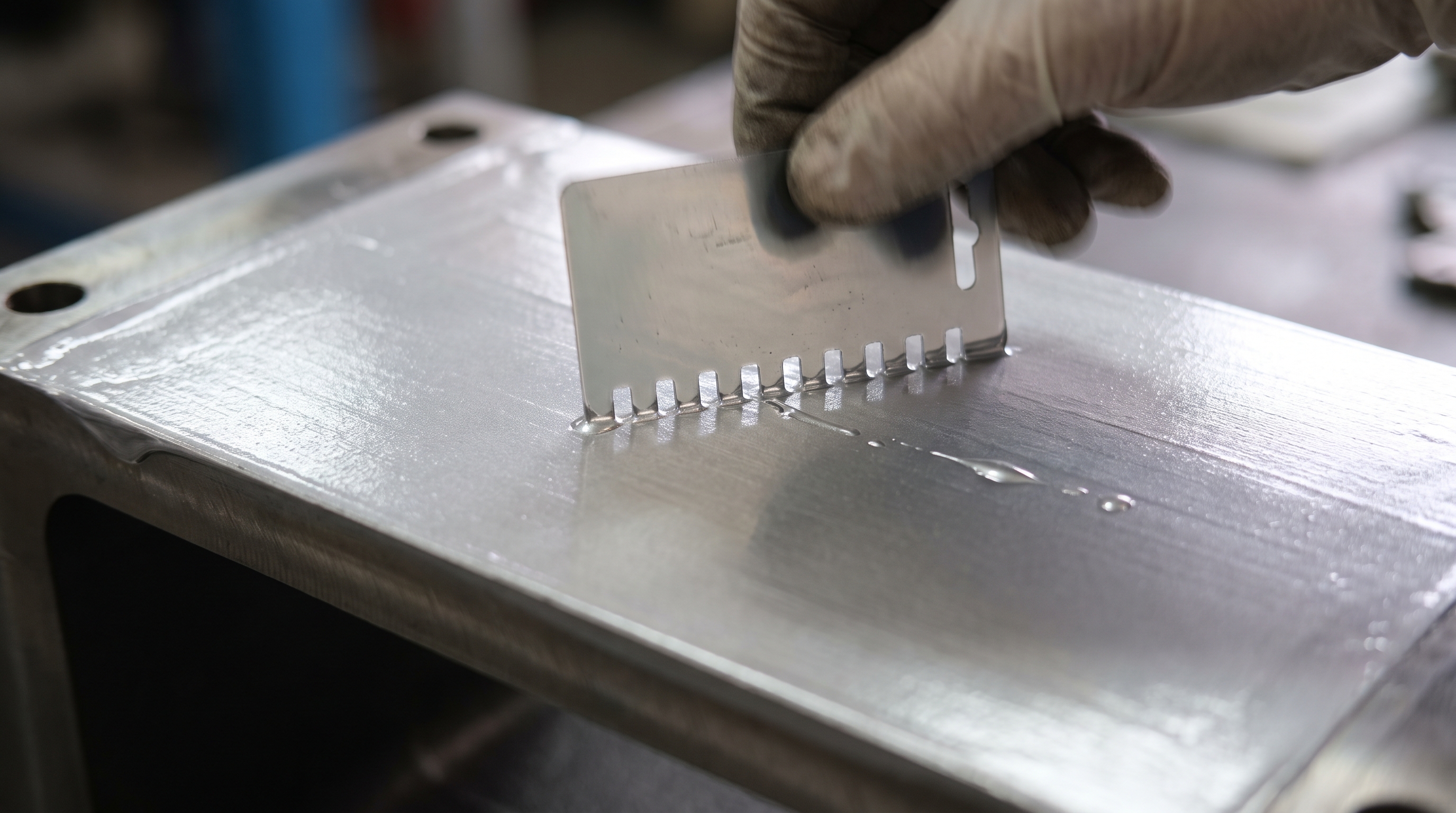

По стандарту ISO 2808/7 толщину мокрого слоя контролируют калиброванной гребенкой или колесным толщиномером. Калиброванная гребенка вводится в покрытие строго перпендикулярно, прижимается до основания, а затем извлекается через несколько секунд. Толщина определяется между максимальным зубцом, касающимся мокрого материала, и минимальным, где видна основа.
Колесный толщиномер работает иначе: колесо прокатывают в одном направлении до значения 0 (когда колесо коснулось основания), затем прокатывают в обратном направлении на один полный оборот. Окончательное значение толщины берут как среднее арифметическое из двух показаний. Этот метод удобнее для протяженных поверхностей.
Слишком толстый мокрый слой при нанесении создает риск растекания и растрескивания во время высыхания, особенно если отверждение происходит при повышенной температуре (+200°С в течение 30 минут). Поэтому контроль мокрого слоя - первая линия защиты от брака.
Стандарты и методы неразрушающего контроля толщины сухого слоя
После полного отверждения толщину сухого слоя контролируют методами, описанными в международных стандартах.
По стандарту ISO 2808/6 используется электромагнитный толщиномер (для ферромагнитных оснований), измерение проводится после нанесения каждого слоя и в конце после отверждения всей системы.
| Материал основания | Стандарт (метод) | Диапазон измерения | Погрешность |
|---|---|---|---|
| Сталь, железо | ISO 2178 / DIN 50 981 (магнитный) | 0-50 мкм (точно), 50-200 мкм (менее точно) | ±(1% + 1) мкм современные преобразователи |
| Алюминий, медь, титан | ISO 2360 / DIN 50 984 (вихревые токи) | 0-200 мкм | 10% максимум |
| Пластиковые основания | ISO 3543 / DIN 50 983 (бета-частицы) | Специальный диапазон | 10-30% |
| Прямое измерение (любые) | Микрометр, оптиметр | Менее 50 мкм неточно | ±10 мкм |
Для антифрикционных покрытий толщиной 5-20 мкм на стальных компонентах рекомендуется магнитный метод (ISO 2178), так как он обеспечивает наиболее высокую точность в этом диапазоне. Вихревой метод используется на цветных металлах (алюминиевые основания, медные вставки).
Интерференционный метод применяется для очень тонких слоев (0,03-2,2 мкм), но его погрешность составляет 10-30%, что требует усреднения по множеству измерений. Сравнительный метод с двойными микроскопами используется для диапазона 0,8-40 мкм также с погрешностью 10-30%.
Стандарт ISO 19840:2012 устанавливает процедуру приемки толщины сухой пленки (DFT): отдельное значение должно составлять не менее 80% от номинальной толщины при условии, что количество таких измерений менее 20% от общего числа. Возможны иные критерии (90/10 или полное соответствие номиналу) по согласованию с заказчиком.
Инструменты и оборудование для контроля толщины

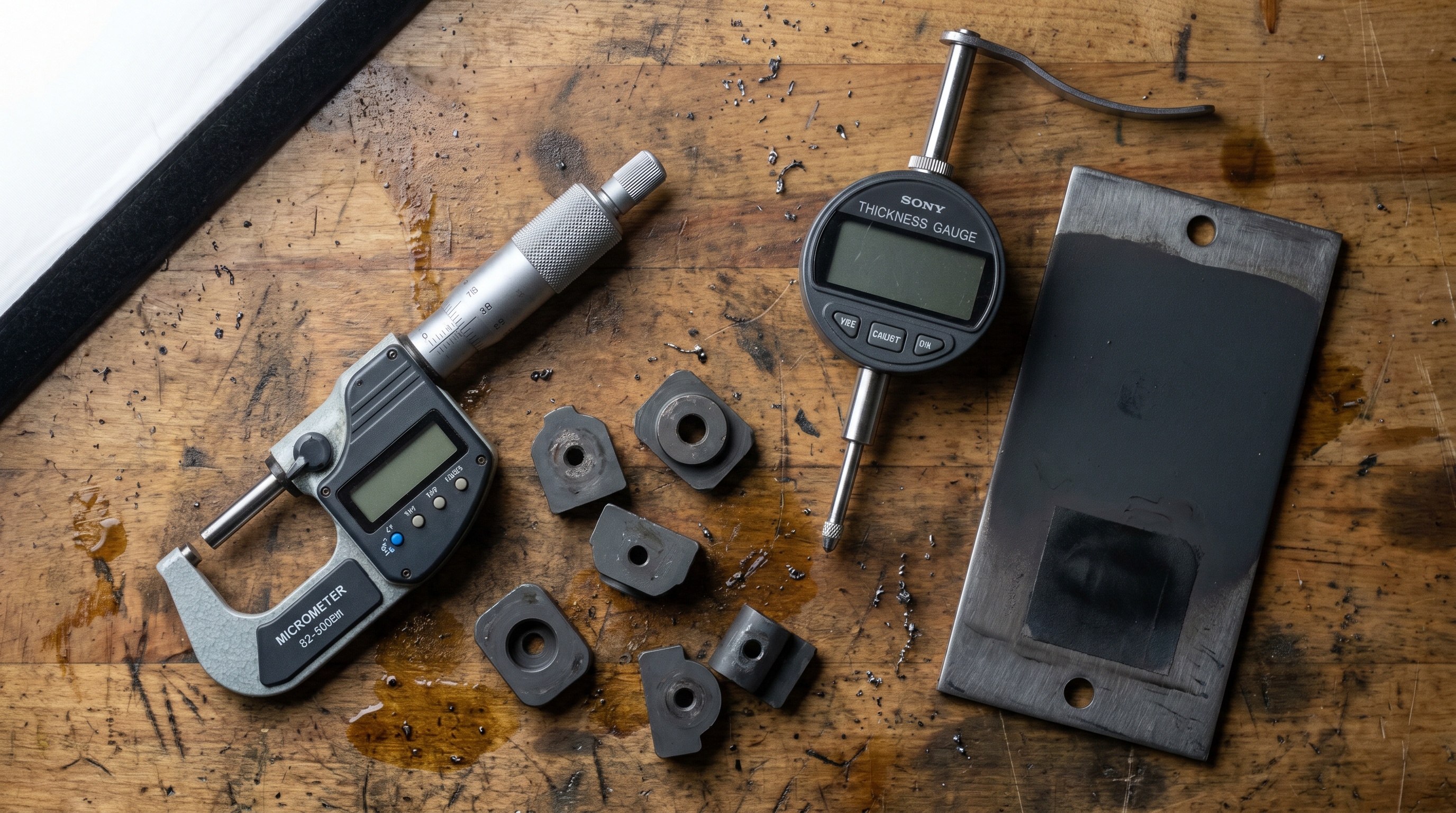

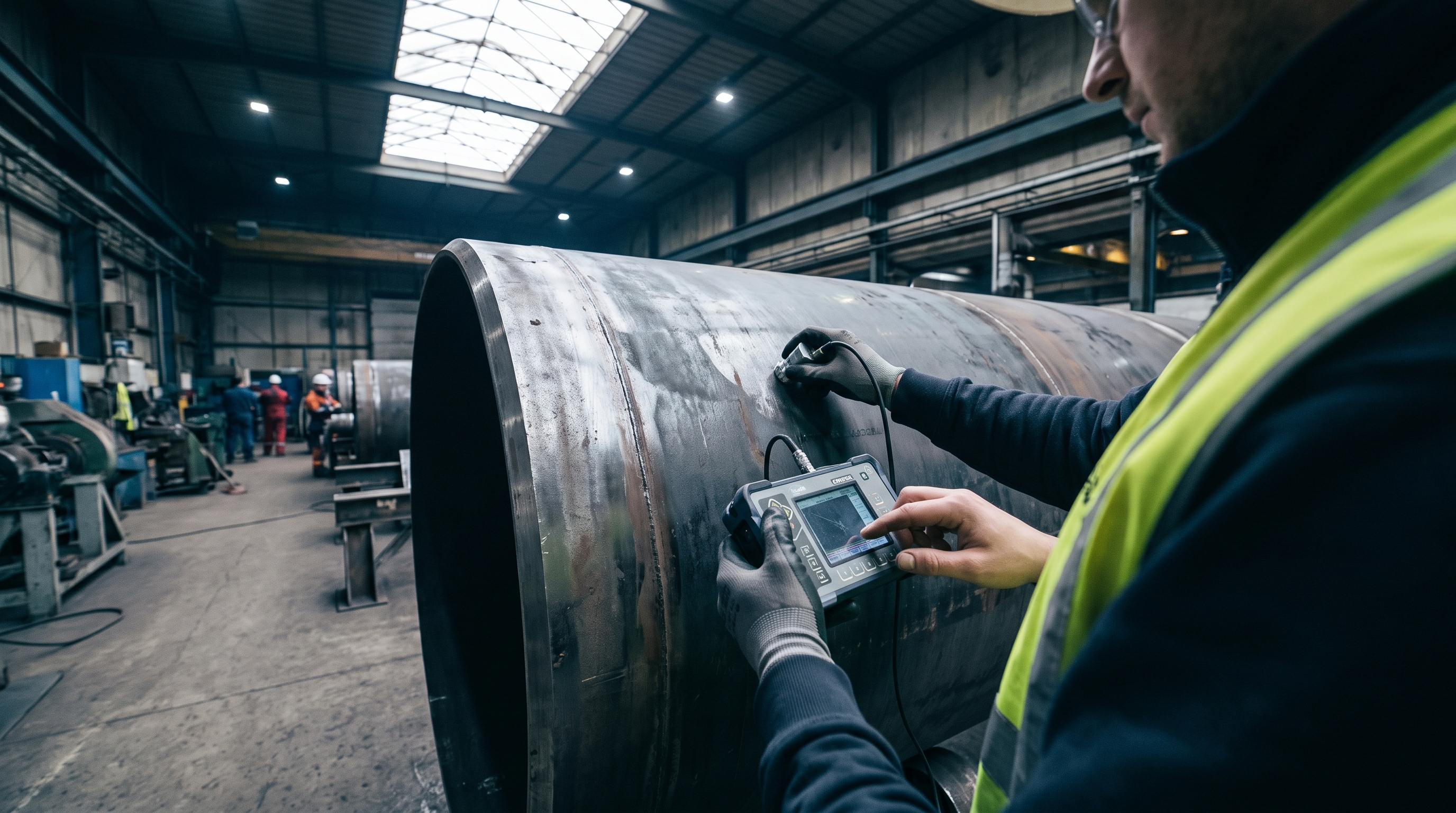

Для эффективного контроля толщины сухого слоя в производственных условиях используются портативные электромагнитные толщиномеры с цифровым дисплеем.
Современные приборы имеют погрешность ±(1% + 1) мкм, что обеспечивает достаточную точность для диапазона 0-50 мкм. Калибровка таких приборов проводится перед началом работы на эталонных пластинах известной толщины.
Калиброванная гребенка остается незаменимым инструментом для контроля мокрого слоя в условиях отсутствия электронных приборов. Гребенки выпускаются с шагом разметки 5-10 мкм и позволяют быстро оценить толщину без использования электричества. После использования гребенка промывается или протирается, чтобы избежать засохших остатков материала.
Колесный толщиномер (тип I по ISO 2808) более удобен при контроле больших поверхностей, так как позволяет проводить измерение в процессе нанесения без остановки работ. Однако для высокоточных измерений на критичных компонентах предпочтение отдается электромагнитным приборам.
Визуальный контроль сплошности покрытия проводится при достаточном освещении (не менее 500 люкс) по стандарту ISO 2746. Инспектор проверяет отсутствие пропусков, потеков, пузырей и неравномерности распределения материала. Этот неразрушающий метод выполняется одновременно с измерением толщины.
Подготовка поверхности и нанесение: влияние на конечную толщину
Подготовка поверхности - первый и решающий этап, от которого зависит качество прилипания (адгезия) и равномерность толщины.
Перед нанесением материала основание должно быть чистым от пыли, масла, окиси, а шероховатость должна соответствовать паспортным требованиям (обычно Ra 0,8-3,2 мкм для антифрикционных покрытий).
Антифрикционное покрытие перед нанесением тщательно перемешивается до получения однородной жидкости. Ручное перемешивание занимает 30-40 минут и является критичным для равномерного распределения твердых частиц в связующей основе. Недостаточное перемешивание приводит к расслоению материала и неравномерной толщине по поверхности.
Толщина мокрого слоя закладывается на этапе нанесения и зависит от инструмента (кисть, валик, распыление) и техники нанесения. При нанесении распылением толщина слоя регулируется расстоянием до поверхности, давлением воздуха и скоростью движения распылителя. Наносить слишком толстый слой не рекомендуется, так как это приводит к растеканию и растрескиванию при высыхании, особенно при отверждении при повышенной температуре (+200°С).
Время высыхания перед нанесением следующего слоя контролируется по стандарту ISO 1517 (высыхание до отлипа). Для антифрикционных покрытий полное отверждение обычно составляет 30 минут при температуре +200°С, однако скорость полимеризации может уменьшаться при дальнейшем повышении температуры, что требует точного контроля режима отверждения.
Расчет расхода материала и толщины слоя на единицу площади
Практическое применение антифрикционных покрытий требует знания соотношения между толщиной сухого слоя и расходом материала на м2.
Это соотношение зависит от плотности твердого остатка и выражается через коэффициент, указываемый в паспорте покрытия.
Если толщина сухого слоя составляет 10 мкм, а плотность покрытия примерно 1,2 г/см³, то расход материала на 1 м² составит примерно 120 мг/м² (или 0,12 г/м²). Для более толстых слоев (15-20 мкм) расход может достигать 180-240 мг/м² в зависимости от состава.
Понимание этого соотношения помогает закупщикам и снабженцам правильно рассчитать необходимое количество материала для покрытия больших площадей. Если требуется покрыть 1000 м² поверхности толщиной 10 мкм, потребуется примерно 120 граммов покрытия (плюс технологические потери на распыление, обычно 10-20%).
Смеси сухие (порошковые антифрикционные покрытия) требуют разведения перед нанесением и имеют собственный коэффициент разведения, указываемый производителем. После разведения контроль толщины слоя проводится по тем же методам (мокрый слой - гребенкой, сухой слой - электромагнитным толщиномером после отверждения).
Типичные ошибки при контроле толщины и способы их предотвращения
Одна из частых ошибок - использование микрометра для измерения толщины мокрого слоя.
Прямое измерение имеет погрешность ±10 мкм, что совопадает с самой толщиной слоя (5-20 мкм). Поэтому для точного контроля тонких слоев используют только калиброванные гребенки или электромагнитные толщиномеры.
Вторая ошибка - игнорирование контроля мокрого слоя с надеждой, что сухой слой "выйдет сам". Это приводит к нанесению слишком толстого или слишком тонкого слоя, и брак обнаруживается только после отверждения, когда переделка обходится дорого.
Третья ошибка - нанесение слишком толстого слоя с расчетом, что "толще - значит лучше". На практике слишком толстый слой при высыхании растекается и растрескивается, теряя целостность. Контроль толщины мокрого слоя сразу после нанесения предотвращает эту проблему.
Четвертая ошибка - отсутствие калибровки электромагнитного толщиномера перед началом работ. Прибор необходимо проверить на эталонных пластинах известной толщины, чтобы убедиться в его точности. Без калибровки показания прибора могут иметь систематическую ошибку, что приведет к неверным выводам при приемке партии.
Пятая ошибка - недостаточное перемешивание материала перед нанесением. Если перемешивание заняло менее 30 минут, твердые частицы не распределяются равномерно, и толщина слоя становится непредсказуемой. Ручное перемешивание должно проводиться в соответствии с паспортом материала.
Часто задаваемые вопросы
Какая должна быть толщина сухого слоя в миллиметрах?
Толщина сухого слоя антифрикционного покрытия обычно составляет 5-20 микрометров (0,005-0,020 мм). Эта толщина должна превышать размер поверхностных неровностей основания, чтобы полностью закрыть микроскопические дефекты и обеспечить снижение трения. Точное значение толщины для конкретного изделия указывается в технических условиях и паспорте материала.
Как рассчитать расход покрытия на м2?
Расход материала на 1 м² зависит от толщины сухого слоя и плотности покрытия. Если требуется толщина 10 микрометров при плотности примерно 1,2 г/см³, расход составит около 120 мг/м². Для 15-20 микрометров расход вырастет до 180-240 мг/м². Точный расчет должен проводиться по паспорту конкретного материала.
Чем отличается контроль мокрого и сухого слоя?
Мокрый слой контролируется сразу после нанесения (до высыхания) калиброванной гребенкой или колесным толщиномером по ISO 2808/7. Сухой слой измеряется после полного отверждения электромагнитным толщиномером по ISO 2808/6. Мокрый слой обычно толще, так как содержит растворитель, который затем испаряется.
Почему важна подготовка поверхности перед нанесением покрытия?
Подготовленная поверхность без пыли, масла и окиси обеспечивает хорошую адгезию (прилипание) покрытия. Если основание загрязнено, покрытие отслаивается, и защита теряется. Кроме того, шероховатость поверхности должна быть в пределах нормы, чтобы толщина слоя была равномерной по всей площади компонента.
Какой приборе лучше всего контролировать толщину на стальных деталях?
Для контроля толщины на стальных компонентах рекомендуется электромагнитный толщиномер по стандарту ISO 2178. Он обеспечивает точность ±(1% + 1) микрометра в диапазоне 0-50 микрометров, что соответствует требованиям для антифрикционных покрытий. Перед началом работы прибор должен быть откалиброван на эталонных пластинах.
Заключение
Контроль толщины сухого слоя антифрикционного покрытия - это многоэтапный процесс, начинающийся с измерения мокрого слоя сразу после нанесения и завершающийся проверкой отвержденного покрытия электромагнитным толщиномером. Нормативный диапазон 5-20 микрометров обеспечивает баланс между защитными свойствами и технологичностью, а правило приемки ISO 19840 (80/20) позволяет допускать небольшие отклонения без потери качества.
Для достижения надежного результата необходимо соблюдать три ключевые условия: тщательное перемешивание материала (30-40 минут), контроль толщины мокрого слоя в процессе нанесения с использованием калиброванной гребенки, и проверка толщины сухого слоя после отверждения электромагнитным толщиномером, откалиброванным на эталонные пластины. Избегайте типичных ошибок (игнорирование контроля мокрого слоя, нанесение слишком толстого слоя, недостаточное перемешивание), и вы получите качественное покрытие, обеспечивающее длительную защиту компонента.
