Антифрикционные покрытия двигателя и трансмиссии тяжелой техники: преимущества и выбор

Антифрикционные покрытия двигателя и трансмиссионных узлов помогают снизить трение и износ в контактах, где обычной смазки может быть недостаточно: при граничном трении, кратковременной потере масляной пленки, высоких нагрузках и нагреве. Однако покрытие не заменяет трансмиссионное масло: оно дополняет смазку и защищает поверхность в определенных режимах работы.

Для инженеров и технических специалистов выбор начинается с условий контакта, а не с названия покрытия. В статье рассмотрены варианты для зубчатых передач, подшипников и других нагруженных пар, критерии оценки испытаний и ограничения твердых смазочных слоев. Закупщик также найдет ориентиры, какие параметры покрытия запросить у поставщика и проверить перед внедрением.

Что дают антифрикционные покрытия двигателя и трансмиссии

В тяжелой технике зубчатые передачи и подшипники работают под нагрузкой, а поверхности в паре могут испытывать качение, скольжение и кратковременный контакт без полноценной масляной пленки.

В таких условиях антифрикционный слой помогает уменьшить трение и риск задиров. Он также может поддерживать защиту при кратковременной потере масла, но не отменяет штатную систему смазки.

Эффект зависит от сочетания характеристик покрытия и условий эксплуатации. На него влияют химия поверхности, микроструктура слоя, режим работы узла и окружающая среда. Поэтому результаты испытания одного материала нельзя автоматически переносить на другую передачу или подшипник: различаются нагрузки, скорость скольжения, температура и контактирующие материалы.

Показательные цифры из испытаний относятся к конкретным покрытиям и условиям. Для нанокомпозитного самосмазывающегося покрытия трансмиссии указана работа при температуре выше 650 °C и коэффициент трения 0,07 при смазывании. В испытании без смазки при 650 °C износ составил менее 1% по сравнению с необработанной и суперфинишированной сталью AISI 9310. Эти значения демонстрируют потенциал технологии, но не являются гарантированными параметрами для любого промышленного узла.

Покрытие полезно оценивать как часть трибосистемы, в которую входят поверхность детали и трансмиссионное масло. Если состав не удерживается на подложке, не совместим с маслом или теряет свойства при рабочей температуре, ожидаемое снижение трения не будет достигнуто. Поэтому до выбора важно определить, какой отказ нужно предотвратить: задир, износ, повреждение при пуске или последствия кратковременного дефицита смазки.

Какие твердосмазочные покрытия применяют в трансмиссиях

Для тяжелонагруженных контактов рассматривают несколько классов покрытий, включая системы на основе дисульфида молибдена (MoS₂), алмазоподобный углерод (DLC), нанокомпозитные нитриды и карбиды.

Это не взаимозаменяемые решения: у каждого состава свои рабочие условия, а итог зависит от материала детали, состояния поверхности, температуры и режима нагрузки.

Твердосмазочные материалы полезны в контактах с высокими моментами и скоростями: легкий сдвиг в поверхностном слое помогает уменьшать энергетические потери. Для покрытий на основе MoS₂ в обзоре отмечено увеличение ресурса элементов контактного трения на порядок даже при применении масел без противозадирных и противоизносных присадок. Этот результат относится к описанным условиям и не означает, что такое масло подходит любой трансмиссии.

Исследование покрытий для подшипников при сухом трении показало, что включение твердых смазок снижало износ от 13,0% до 83,9% в зависимости от состава. Такой разброс подчеркивает: одного указания «твердосмазочное покрытие» недостаточно, чтобы оценить результат. Важны конкретная рецептура, подготовка поверхности и режим испытаний.

Фосфатные конверсионные слои на основе цинка и марганца также применяют для снижения трения и износа стали. Их чаще рассматривают как подготовительный или вспомогательный слой, а не как универсальную замену более стойким решениям для тяжелых нагрузок. При сравнении вариантов стоит уточнять, предназначено ли покрытие для самостоятельной защиты поверхности или входит в многослойную систему.

Когда сухое покрытие полезно в узлах тяжелой техники

В трансмиссии масляная смазка остается основным способом разделения контактирующих поверхностей.

Но в отдельных режимах масляная пленка может временно ослабевать: при пуске, изменении нагрузки или кратковременном нарушении подачи масла. Твердосмазочный слой в такой ситуации служит дополнительной защитой поверхности, а не заменой масла и не основанием менять интервалы обслуживания без проверки.

Отдельная задача возникает в узлах ходовой части, где смазочный материал может вытесняться из зоны контакта, а детали испытывают вибрацию и микроперемещения. При таких условиях учитывают риск фреттинга и износа, а также возможность сохранить сухую смазку на поверхности. Для снижения трения в трансмиссионных узлах и ходовой части может применяться EFELE AF-511 Spray: сухое антифрикционное покрытие формирует смазочный слой и защищает поверхность от износа. Его рассматривают как вариант для тех контактов, где нужен именно сухой слой, а применимость проверяют по материалам деталей и условиям работы узла.

Исследования транспортных систем рассматривают DLC, нанокомпозитные нитриды и карбиды для повышения ресурса при высоких нагрузках качения и скольжения. Это задает направление подбора, но не подтверждает пригодность конкретного покрытия для любой машины. Для тяжелой техники необходимо сверить температурный диапазон, контактную нагрузку, тип движения и совместимость с жидкой смазкой.

Покрытие особенно уместно оценивать там, где возможны задиры, частые пуски или кратковременный дефицит масла. Но если повреждение вызвано перекосом, загрязнением или неверной настройкой узла, один поверхностный слой не устранит первопричину. Перед внедрением важно сопоставить состояние детали и режим эксплуатации с назначением покрытия.

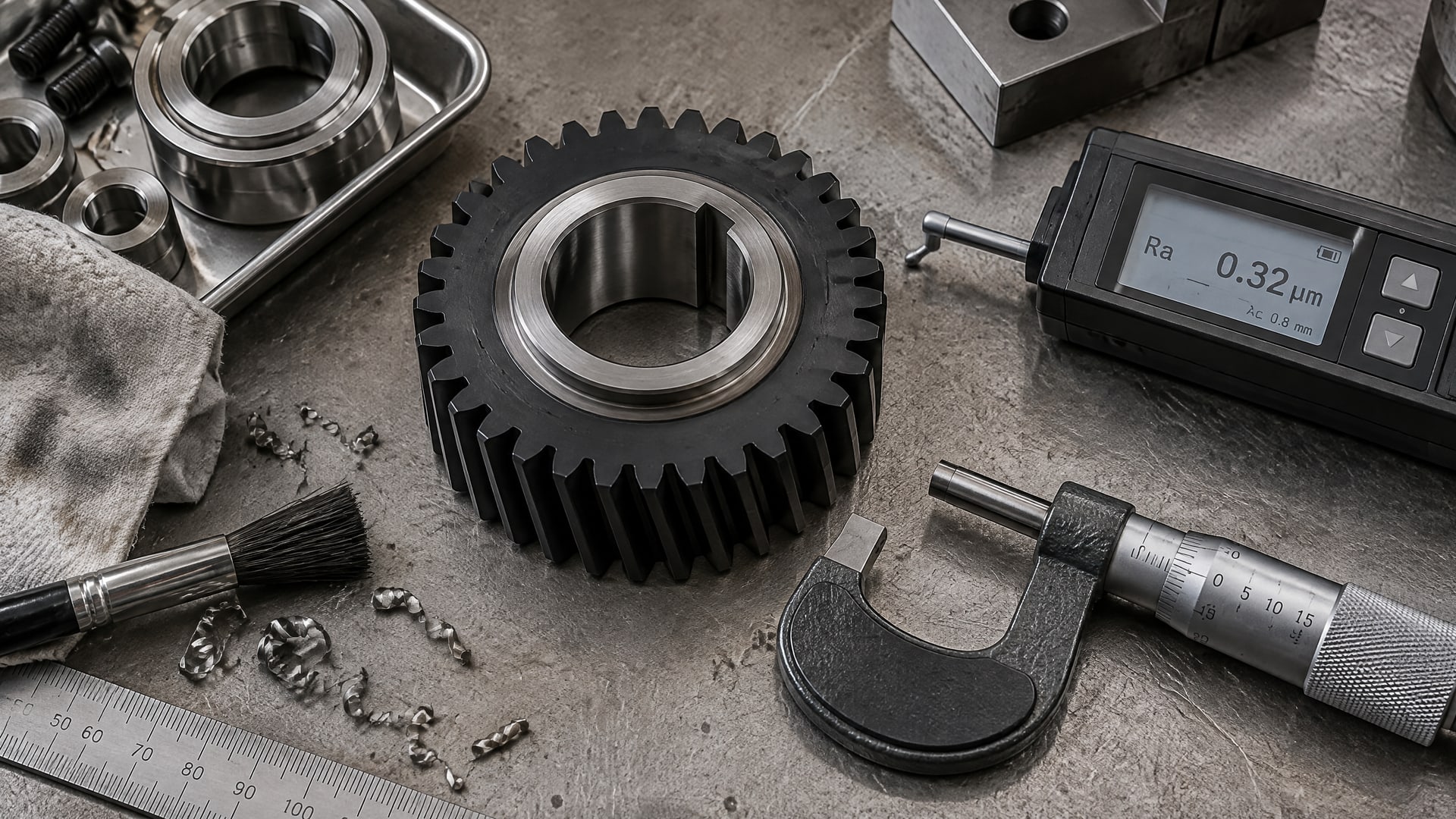

Как оценить покрытие перед внедрением

Паспортная толщина сама по себе не показывает, как слой поведет себя в работе.

Для многослойных твердых покрытий ISO 21874 задает методы оценки состава, микроструктуры, качества поверхности, толщины, твердости и трибологических свойств, включая трение и износ. Это помогает сравнивать покрытия по нескольким параметрам, а не выбирать их только по одному показателю.

В испытаниях стоит проверять коэффициент трения, износ, сопротивление задиру, термостабильность и долговечность. Запрашивайте условия получения результатов: нагрузку, температуру, наличие или отсутствие масла и продолжительность испытания. Без этих данных лабораторную цифру трудно соотнести с работой конкретной трансмиссии.

Для практического подбора полезно пройти последовательность проверок:

• Определить тип контакта: качение, скольжение или их сочетание.

• Описать нагрузку, температуру и вероятность кратковременной потери смазки.

• Проверить адгезию покрытия к материалу детали и стабильность трибопленки.

• Уточнить совместимость с применяемым трансмиссионным маслом.

• Сопоставить результаты испытаний с реальными условиями работы узла.

ISO 11998 описывает ускоренный метод определения стойкости к мокрому истиранию. Его можно учитывать как ориентир для оценки стойкости поверхностного слоя к истиранию в агрессивной среде, но он не заменяет трибологические испытания трансмиссионной пары. Для закупщика практический следующий шаг - запросить у поставщика протоколы испытаний с условиями, близкими к рабочим, и сверить их со спецификацией оборудования.

Специальные покрытия для ходовой части и трансмиссии: как выбрать

Выбор покрытия начинают с анализа узла, а не с поиска самого твердого состава.

Для пары качения и скольжения важны разные сочетания свойств, а увеличение твердости не гарантирует снижения трения или повышения ресурса. Значение имеют также адгезия, устойчивость трибопленки и поведение слоя при рабочей температуре.

Для зубчатых передач и подшипников с высокими нагрузками рассматривают DLC, нанокомпозитные нитриды и карбиды, а также системы с твердыми смазками. При этом важно проверить, рассчитан ли выбранный состав на контакт с маслом и сохраняет ли свойства при ожидаемом нагреве. Если задача связана с кратковременной потерей масляной пленки, отдельно оценивают способность покрытия поддерживать защиту без смазки.

При сравнении предложений удобно использовать общую таблицу параметров:

Фосфатный слой может быть уместен как вспомогательное решение, но его не следует автоматически приравнивать к DLC или нанокомпозитным системам для тяжелых режимов. Аналогично, высокие результаты лабораторного теста не гарантируют такой же эффект на машине без совпадения материалов и условий контакта. Для внедрения разумно начать с конкретного узла, определить критерии оценки и провести испытание в релевантном режиме.

Часто задаваемые вопросы

Заменяет ли твердосмазочное покрытие трансмиссионное масло?

Нет. В обычном режиме масло обеспечивает смазку, а покрытие дополняет ее и помогает защищать поверхность в отдельных тяжелых условиях, например при кратковременном дефиците масляной пленки. Перед нанесением нужно проверить совместимость слоя с трансмиссионной жидкостью и учитывать требования изготовителя узла.

Какое покрытие выбрать для снижения трения трансмиссионных узлов?

Выбор зависит от типа контакта, нагрузки, температуры, материала детали и условий смазки. Для тяжелых режимов рассматривают MoS₂-содержащие системы, DLC, нанокомпозитные нитриды и карбиды, но ни один класс нельзя считать универсальным. Сравнивать нужно протоколы испытаний, полученные в условиях, близких к рабочим.

Достаточно ли знать толщину и твердость покрытия?

Нет. ISO 21874 включает оценку состава, микроструктуры, качества поверхности, толщины, твердости и трибологических свойств многослойных твердых покрытий. При выборе также проверяют адгезию, коэффициент трения, износ, сопротивление задиру и совместимость с маслом. Один параметр не описывает работу всей трибосистемы.

Подходят ли фосфатные покрытия для тяжелонагруженной трансмиссии?

Фосфатные конверсионные слои могут снижать трение и износ стали, но чаще используются как подготовительный или вспомогательный слой. Их не следует считать универсальной заменой более стойким покрытиям для тяжелых нагрузок. Применимость определяют по условиям контакта и результатам испытаний конкретной системы.

Заключение

Антифрикционные покрытия двигателя и трансмиссии могут снизить трение, защитить детали от задиров и поддержать ресурс узлов при тяжелых режимах. Результат зависит от состава слоя, адгезии, температуры, режима контакта и совместимости с трансмиссионным маслом. Покрытие дополняет штатную смазку, но не заменяет ее.

Следующий шаг для инженера или снабженца - выбрать конкретный узел, описать его нагрузку, температуру и условия смазки, затем запросить протоколы испытаний покрытия по трению, износу и сопротивлению задиру. Сверьте данные со спецификацией оборудования и проведите оценку на условиях, близких к эксплуатации.
