Антипригарное покрытие для узлов трения металл-металл: сравнение свойств и износостойкости

Для узлов трения металл-металл антипригарное покрытие выбирают не только по способности снижать трение. Важно проверить, как покрытие сопротивляется износу при нагрузке и длительном скольжении: низкий коэффициент трения сам по себе не гарантирует долгий ресурс. Для сравнения нужны данные об условиях испытаний и результаты нескольких видов тестирования.

Статья будет полезна инженерам, техническим специалистам и закупщикам промышленного оборудования. Разберем, чем бытовое антипригарное покрытие отличается от промышленного, какие испытания помогают оценить свойства покрытий и что запросить у поставщика перед выбором решения для узла или упаковочного оборудования.

Чем антипригарное покрытие отличается от покрытия узлов трения

В бытовом контексте антипригарность обычно связывают со сковородой с антипригарным покрытием или другой посудой.

Для промышленного узла этого описания недостаточно: инженеру важно понимать, насколько покрытие снижает трение и как оно сопротивляется износу при рабочей нагрузке. Поэтому сравнивать промышленные решения только по слову «антипригарное» некорректно.

Для PTFE-покрытий указывают коэффициент трения порядка 0,05-0,2. Диапазон зависит от типа покрытия, нагрузки и скорости. Это полезный ориентир для оценки скольжения, но не универсальный рейтинг: два покрытия с близким коэффициентом трения могут по-разному вести себя при длительном контакте и истирании.

Показателен результат одного испытания PTFE-покрытия в линейном возвратно-поступательном режиме: коэффициент трения составил около 0,18, а разрушение покрытия произошло примерно после 130 оборотов в условиях теста. Это не характеристика всех PTFE-систем и не прогноз ресурса в реальном оборудовании. Результат показывает, почему цифру коэффициента трения нужно рассматривать вместе с режимом испытания и критерием отказа.

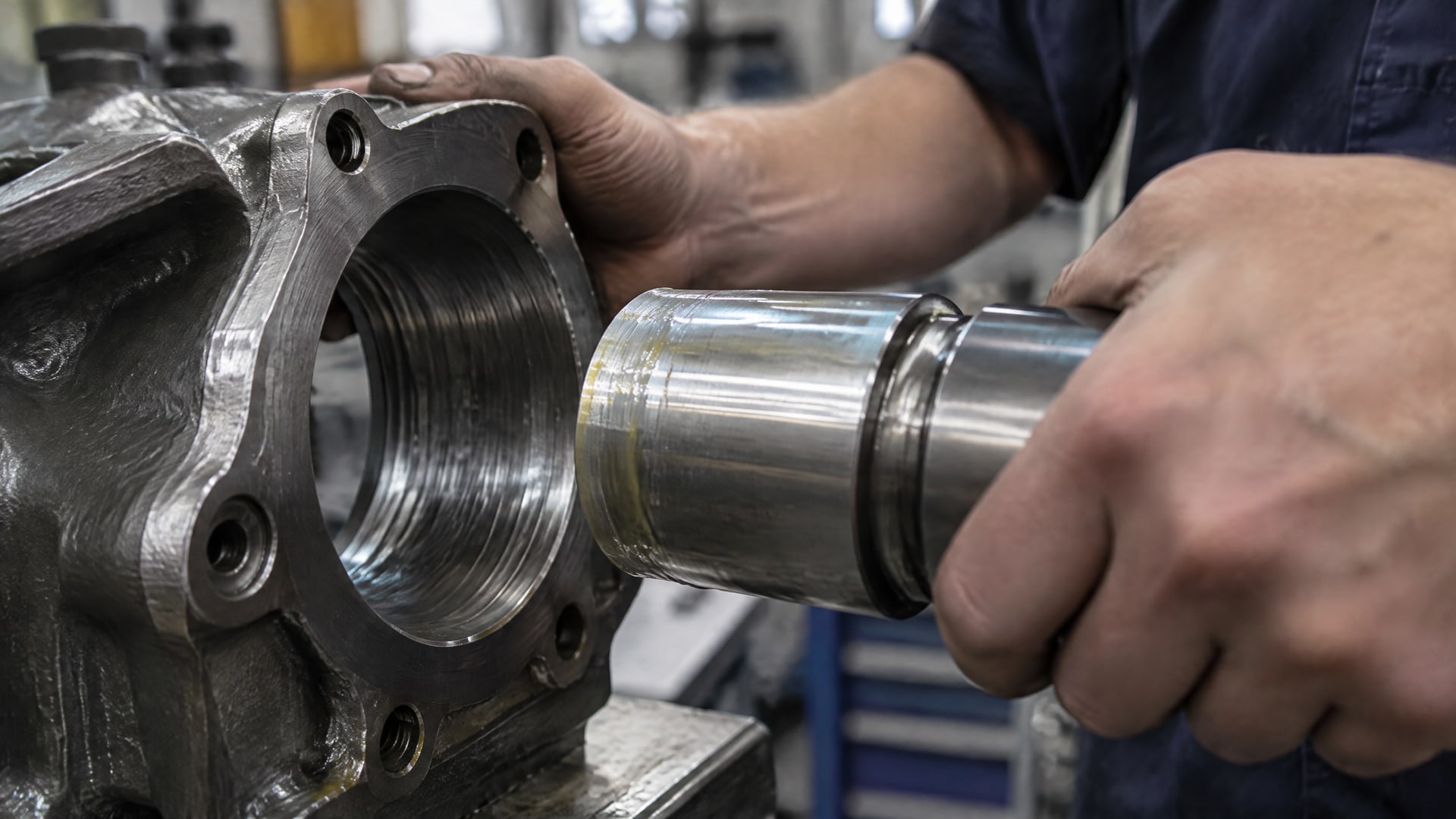

Покрытие узлов трения должно соответствовать конкретной задаче. При выборе учитывают материал основы и геометрию детали, нагрузку и скорость скольжения, температуру и химическую среду, наличие смазки и требуемый ресурс. Если покрытие наносится на деталь, работающую в контакте с другой металлической поверхностью, бытовое сравнение с покрытием сковородки не заменит трибологических данных.

Почему низкого коэффициента трения недостаточно

Коэффициент трения характеризует поведение пары в заданных условиях измерения. Он не сообщает сам по себе, сколько циклов выдержит покрытие, насколько оно устойчиво к абразивному воздействию и при какой нагрузке начнет повреждаться. Для оценки этих свойств нужны отдельные испытания.

Какое антипригарное покрытие лучше для промышленного узла

Лучшее антипригарное покрытие для узла трения нельзя определить по одному параметру или универсальному рейтингу.

Если важен ресурс, оценивают баланс между низким трением и износостойкостью. Такой подход особенно важен для металл-металл контакта, где покрытие работает под нагрузкой и может длительно подвергаться скольжению.

Чистый PTFE в источниках описан как материал с очень слабой износостойкостью и несущей способностью. Для повышения срока службы применяют усиленные или композитные системы с наполнителями. Они могут заметно увеличить ресурс по сравнению с чистым PTFE, однако конкретный результат зависит от состава системы и условий эксплуатации. Поэтому нельзя переносить вывод о преимуществе одного покрытия на все пары трения.

При сравнении вариантов стоит запросить не только значение коэффициента трения, но и описание теста. Важны нагрузка, скорость, температура, число циклов и критерий, по которому зафиксировали повреждение или отказ покрытия. Без этих сведений цифры сложно сопоставить: одинаковый показатель, полученный при разных режимах, не означает одинакового поведения детали в эксплуатации.

Практический выбор антипригарного покрытия начинается с описания узла и его рабочих режимов. Укажите материал и геометрию деталей, предполагаемые нагрузку и скорость, температуру, химическую среду, наличие смазки и требуемый ресурс. Затем сравните покрытия по результатам испытаний, проведенных в условиях, близких к рабочим. Если данные получены только для универсального теста, их следует рассматривать как часть оценки, а не как гарантию срока службы.

Какие испытания показывают износостойкость покрытия

Для оценки покрытия применяют стандартизованные методы, каждый из которых отвечает на отдельный вопрос.

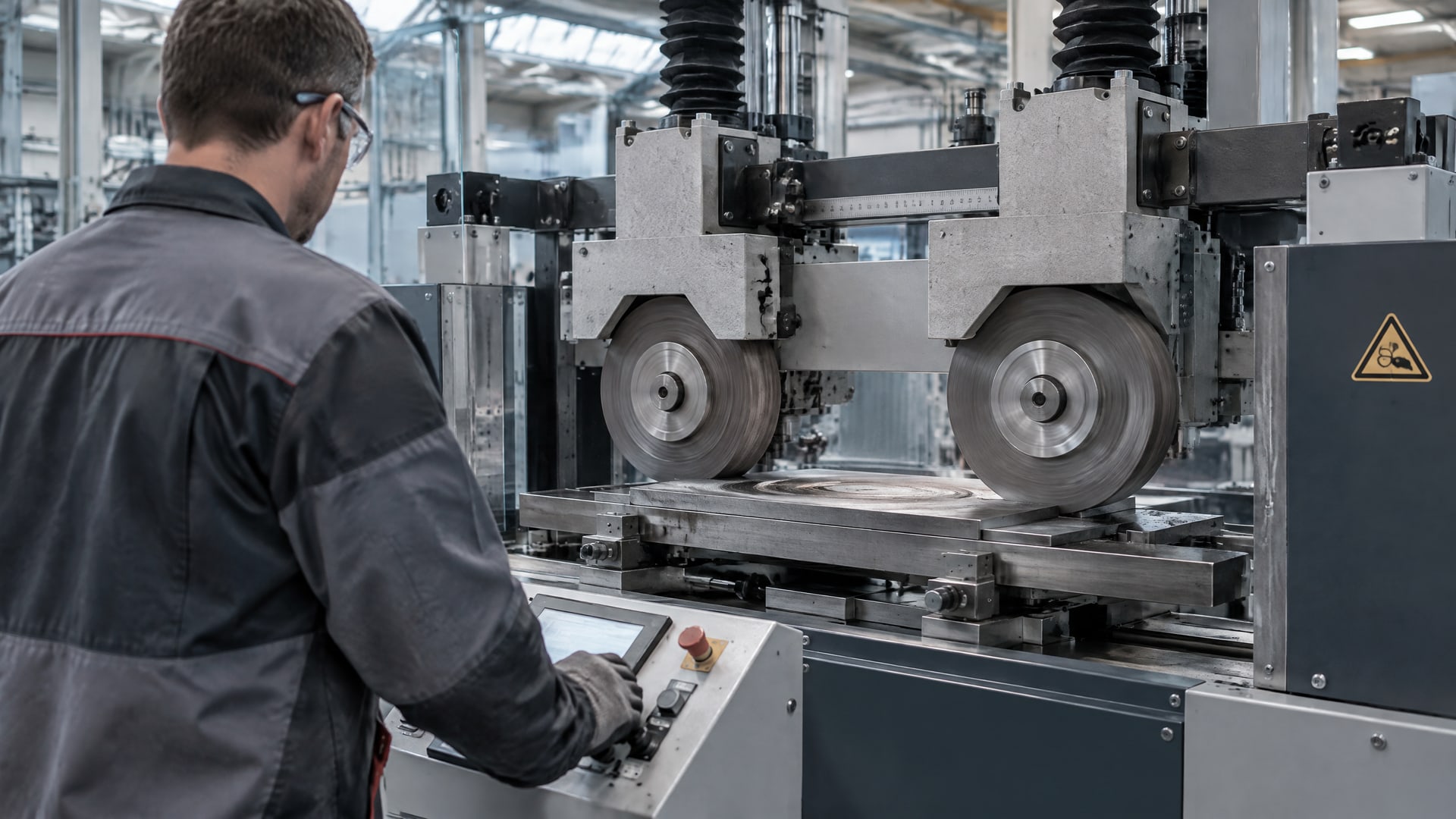

ISO 7784-2:2023 описывает определение абразивной стойкости покрытий с помощью двух вращающихся абразивных колес. ISO 21546:2019 устанавливает метод испытания на трение с абразивным материалом, который линейно перемещается по поверхности.

ISO 1518-1:2019 оценивает стойкость покрытия к проникновению при царапании. Результат можно использовать как оценку «прошел/не прошел» либо определить минимальную нагрузку, при которой покрытие повреждается. Но стойкость к царапанию не равна стойкости к длительному трению: этот тест не заменяет испытаний на трение и износ.

Для анодных покрытий алюминия ISO 8251:2018 включает несколько методов абразивного износа, в том числе испытания абразивным колесом, струей абразива и падающим песком. В источниках также приведен пример метода по ISO 10074: нагрузка 19,6 N ± 0,5 N и абразивная бумага из карбида кремния P240. В одном из описаний результатов указано усреднение как минимум трех испытаний. Эти параметры относятся к описанным методам, а не являются универсальными условиями для любых покрытий.

Для DLC-пленок ISO 18535 предусматривает определение коэффициента трения и удельной скорости износа в схеме ball-on-disc. Профильный метод важен, когда оценивают именно такие покрытия. Стандарты для конкретных материалов и типов испытаний нельзя считать взаимозаменяемыми: применимость метода зависит от покрытия и задачи.

Для узла металл-металл лабораторные тесты дают основу для сравнения, но окончательное решение лучше проверять на режиме, приближенном к рабочему. При этом следует зафиксировать условия контакта и заранее определить, что считать повреждением покрытия. Так результаты испытаний можно сопоставить с требованиями к оборудованию, а не только между собой.

Выбор антипригарного покрытия для упаковочного оборудования

В упаковочном оборудовании пригорание нетканого материала к металлической детали мешает стабильной работе узла.

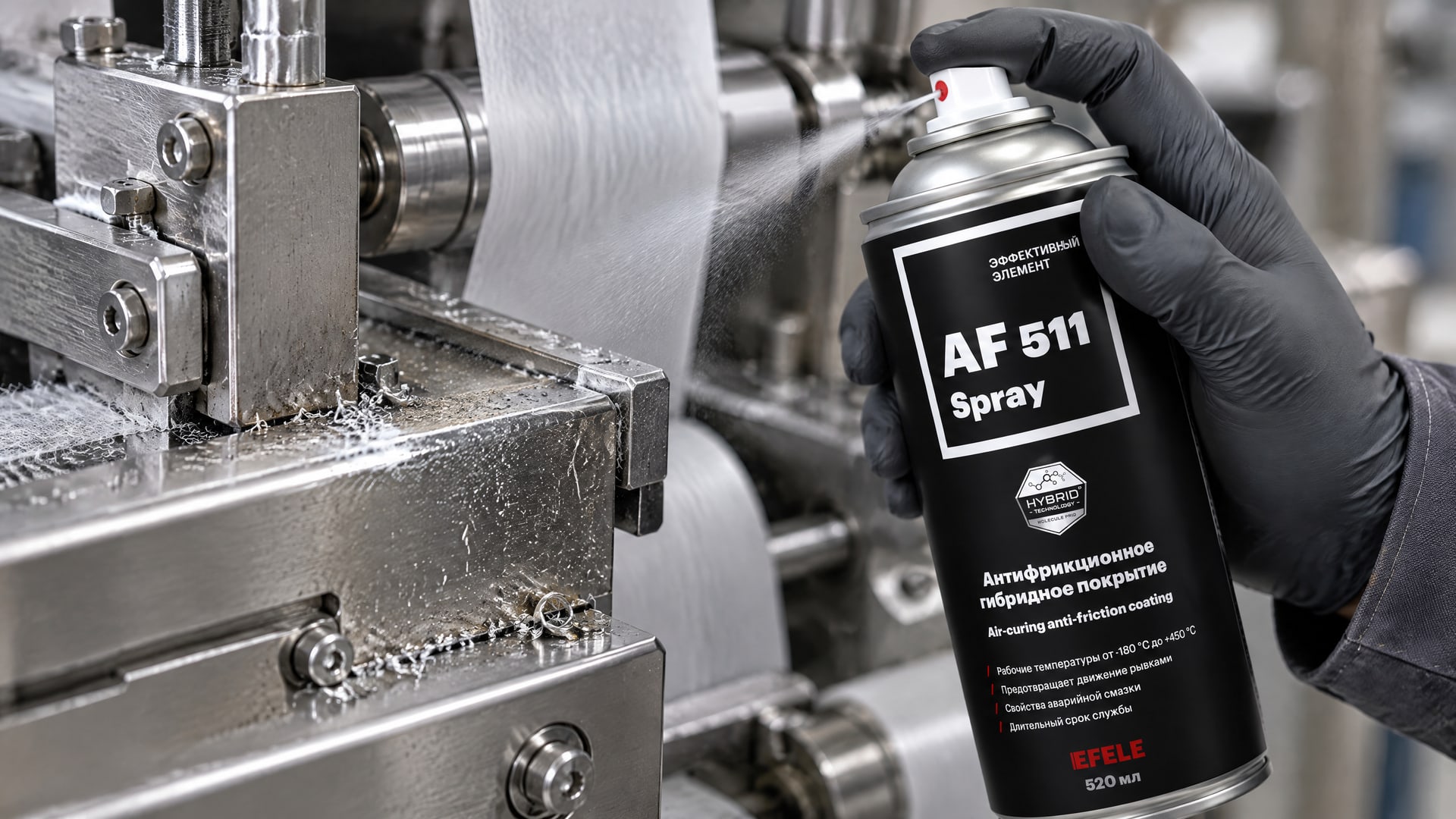

При выборе решения важно проверить не только начальное скольжение, но и то, сохраняется ли функция покрытия при контакте и износе. Если на участке требуется антифрикционное покрытие с хорошей износостойкостью, для этой задачи может применяться EFELE AF-511 Spray.

Перед подбором покрытия следует уточнить, где именно возникает проблема и как работает деталь: какой материал контактирует с поверхностью, каковы нагрузка и скорость, как долго продолжается скольжение. Эти данные помогают определить, какие испытания нужны для сравнения. Если механизм пригорания связан с конкретными условиями процесса, их нужно воспроизвести при проверке, а не ограничиваться общим тестом на абразивный износ.

При испытании покрытия фиксируют не только коэффициент трения, но и состояние поверхности по завершении теста. Полезно знать число циклов или оборотов до повреждения, примененную нагрузку и критерий отказа. Пример с PTFE-покрытием, показавшим коэффициент трения около 0,18 и разрушившимся примерно после 130 оборотов в условиях теста, иллюстрирует, почему оба показателя важны одновременно.

Если речь идет о смазке упаковочного оборудования, сначала определяют, нужна ли узлу жидкая или пластичная смазка либо именно твердое антифрикционное покрытие. Это разные решения, и их нельзя сравнивать по одному коэффициенту трения. Технические данные и тестовый результат должны относиться к выбранному типу материала и условиям его работы.

Как сравнить результаты и сделать выбор

Практичный выбор антипригарного покрытия строится на сопоставимых данных, а не на формулировке «самое скользкое» или «самое износостойкое».

Для начала проверьте, совпадают ли условия испытаний: материал основы, нагрузка, скорость, температура, режим контакта и длительность теста. Если эти параметры различаются, прямое сравнение результатов может быть некорректным.

Затем оцените, какие свойства измерялись. ISO 7784-2:2023 применяет абразивные колеса, ISO 21546:2019 проверяет трение при линейном перемещении абразива, а ISO 1518-1:2019 относится к царапанию. Результаты этих методов дополняют друг друга, но не подменяют друг друга. Например, высокая стойкость к царапанию не подтверждает автоматически длительный ресурс при скольжении.

Для сравнения запросите у поставщика сведения по каждому испытанию:

• Коэффициент трения и условия, при которых его измерили.

• Метод испытания и примененный стандарт.

• Нагрузку, скорость, температуру и длительность теста.

• Количество циклов до повреждения и критерий отказа.

• Результаты испытаний на трение, абразивный износ и царапание, если они проводились.

После кабинетного сравнения проверьте выбранный вариант в условиях, близких к рабочим. Для этого важно заранее определить признаки успешного результата: отсутствие недопустимого повреждения, сохранение требуемого скольжения и соответствие ресурсу узла. Такой порядок не дает превратить отдельное удачное значение коэффициента трения в необоснованную гарантию для всего оборудования.

Часто задаваемые вопросы

Какое антипригарное покрытие лучше для узла металл-металл?

Лучшее покрытие зависит от условий узла, а не от одного универсального рейтинга. Для PTFE-покрытий указан коэффициент трения 0,05-0,2, но чистый PTFE имеет слабую износостойкость и несущую способность. Сравнивайте покрытие по трению, износу и условиям испытания, соответствующим рабочему режиму.

Сковорода с антипригарным покрытием и промышленное покрытие решают одну задачу?

Нет. Бытовая посуда и промышленный узел трения работают в разных условиях и требуют разных критериев оценки. Для оборудования важны данные о коэффициенте трения, нагрузке, скорости и износостойкости. Бытовое обозначение «антипригарное» не подтверждает, что покрытие выдержит длительное скольжение металлических деталей.

Достаточно ли испытания на царапание для оценки износостойкости?

Нет. ISO 1518-1:2019 оценивает стойкость к проникновению при царапании, но не заменяет испытания на трение и абразивный износ. Для более полной оценки сопоставляют результаты нескольких методов, например испытания на царапание, линейное трение и абразивную стойкость, а затем проверяют покрытие в условиях, близких к рабочим.

Почему низкий коэффициент трения не гарантирует долгий срок службы?

Коэффициент трения описывает скольжение в заданных условиях, но не показывает сам по себе устойчивость покрытия к износу и повреждению. В одном испытании PTFE-покрытие показало коэффициент около 0,18, но разрушилось примерно после 130 оборотов. Результат зависит от нагрузки, скорости и режима теста.

Заключение

Антипригарное покрытие для узлов металл-металл следует выбирать по сочетанию низкого трения и износостойкости. Значение коэффициента трения, включая диапазон 0,05-0,2 для PTFE-покрытий, не заменяет данных о нагрузке, режиме испытания и времени до повреждения. Для обоснованного сравнения используют подходящие стандартизованные методы и учитывают рабочие условия детали.

Следующий шаг для инженера или снабженца - описать материал и геометрию узла, нагрузку, скорость, температуру, среду и требования к ресурсу, затем запросить у поставщика протоколы испытаний с условиями и критериями отказа. После первичного отбора проверьте подходящее покрытие в режиме, максимально близком к эксплуатации оборудования.
