Фиксатор резьбы какой лучше: сравнение анаэробных составов и механических способов

При сборке резьбовых соединений в промышленности, автомобилестроении и оборудовании встает вопрос: какой способ стопорения выбрать? Анаэробные фиксаторы, контргайки, шплинты и стопорные шайбы - каждый имеет свои плюсы и минусы. Статья разбирает, чем отличаются химические и механические методы фиксации, какие стандарты их оценивают, и когда применять каждый из них.

Вы узнаете, почему анаэробный фиксатор синего цвета подходит для обслуживаемых узлов, красный - для постоянной фиксации, и почему гровер или контргайка не всегда решают проблему вибрации. Материал ориентирован на инженеров, закупщиков и технических специалистов, которые выбирают между разными способами стопорения.

Как работают анаэробные фиксаторы резьбы

Анаэробный фиксатор - это жидкий синтетический полимер, который отверждается без доступа воздуха в контакте с металлом.

После нанесения на резьбу и сборки соединения состав полимеризуется, образуя термореактивный материал, устойчивый ко многим растворителям и температурным перепадам.

Отверждение происходит в несколько этапов. Начальная прочность достигается за 10-15 минут, рабочая прочность (достаточная для нормальной эксплуатации) - за 1-4 часа, полная прочность - за 24 часа. Скорость зависит от материала болта, зазора между резьбами и температуры окружающей среды.

Для оценки эффективности фиксатора на резьбовых соединениях используют стандарт ISO 10964. Он измеряет три ключевых параметра:

• Момент срыва (break-away torque) - минимальный крутящий момент, при котором гайка начинает вращаться после отверждения.

• Момент отвинчивания (prevailing torque) - момент сопротивления, создаваемый составом при вращении гайки.

• Начальная и полная прочность - время до достижения 50 и 100% удерживающей способности.

Например, для резьбы М10 по ISO 10964 типичные значения составляют момент срыва 8-25 Н·м, момент отвинчивания 4-10 Н·м. Эти цифры позволяют инженерам точно прогнозировать поведение соединения на производстве.

Механические способы стопорения: надежность и ограничения

Механические методы фиксации резьбы заложены в конструкции крепежа или добавлены отдельно.

Рассмотрим основные варианты.

Контргайка (jam nut) - вторая гайка, навинчиваемая на первую и создающая механическое трение. Это надежный способ, особенно если обе гайки затягивают с нужным моментом. Однако контргайка занимает место на шпильке, требует дополнительного крепежа и не герметизирует резьбу. В условиях вибрации эффективность зависит от качества нанесения.

Корончатая гайка со шплинтом - конструкция, где гайка имеет прорези для установки шплинта. После затяжки гайки шплинт проходит через прорезь и отверстие болта, предотвращая обратный проворот. Это очень надежный способ, но требует наличия отверстия в болте и предусматривается конструктивно с самого начала.

Стопорные шайбы (гровер, зубчатая, пружинная) - самые популярные и доступные в использовании. Зубчатая шайба создает микро-выступы, пружинная - упругое давление. Однако исследования показывают, что при вибрации эти шайбы далеко не всегда держат соединение. В публикациях по крепежу зубчатые и пружинные шайбы как самостоятельное решение признаются одними из менее надежных, особенно если нет дополнительной фиксации.

Главное ограничение всех механических методов - они не герметизируют резьбу от влаги, коррозии и проникновения грязи. При разборке соединения с контргайкой или шайбой повреждается резьба, требуется повторная затяжка с корректировкой момента.

Анаэробный фиксатор или контргайка: что выбрать

Выбор между химическим фиксатором и механическим способом зависит от условий и требований узла.

Контргайку выбирают, когда:

• Конструкция уже предусматривает вторую гайку.

• Нет ограничений по габаритам на шпильке.

• Требуется полная разборка без риска повреждения крепежа.

• Возможна неоднократная переборка узла.

Анаэробный фиксатор выбирают, когда:

• Узел компактен и место ограничено.

• Требуется герметизация резьбы от влаги и грязи.

• Разборка планируется редко или вообще исключена.

• Нужно одновременно зафиксировать и защитить соединение.

• Конструкция не предусматривает контргайку или дополнительные детали.

В практике промышленных предприятий часто применяют комбинированный подход: контргайка с анаэробным фиксатором, или пружинная шайба вместе с химическим составом. Это повышает надежность, хотя добавляет операций при сборке.

Синий или красный фиксатор резьбы: различия и применение

Цвет анаэробного фиксатора указывает на его прочность и разборность.

Это не маркетинг, а инженерная стандартизация, принятая во всей отрасли.

Синий фиксатор (низкая-средняя прочность):

• Момент срыва: 3-6 Н·м (для стандартной резьбы).

• Разборка возможна ручным инструментом без нагрева.

• Время отверждения: рабочая прочность за 1-2 часа.

• Применение: узлы, которые нужно периодически разбирать (датчики, датчики давления, клапаны).

Красный фиксатор (высокая прочность):

• Момент срыва: 20-25 Н·м и выше (в зависимости от размера резьбы).

• Разборка требует нагрева или механического усилия с риском повреждения.

• Время отверждения: рабочая прочность за 2-4 часа, полная за 24 часа.

• Применение: постоянная фиксация редко разбираемых соединений (вал-втулочные соединения, трубопроводные системы).

На практике синий выбирают чаще, потому что он удобнее в обслуживании. Красный используют, когда вибрация критична или надежность стопорения важнее, чем удобство разборки.

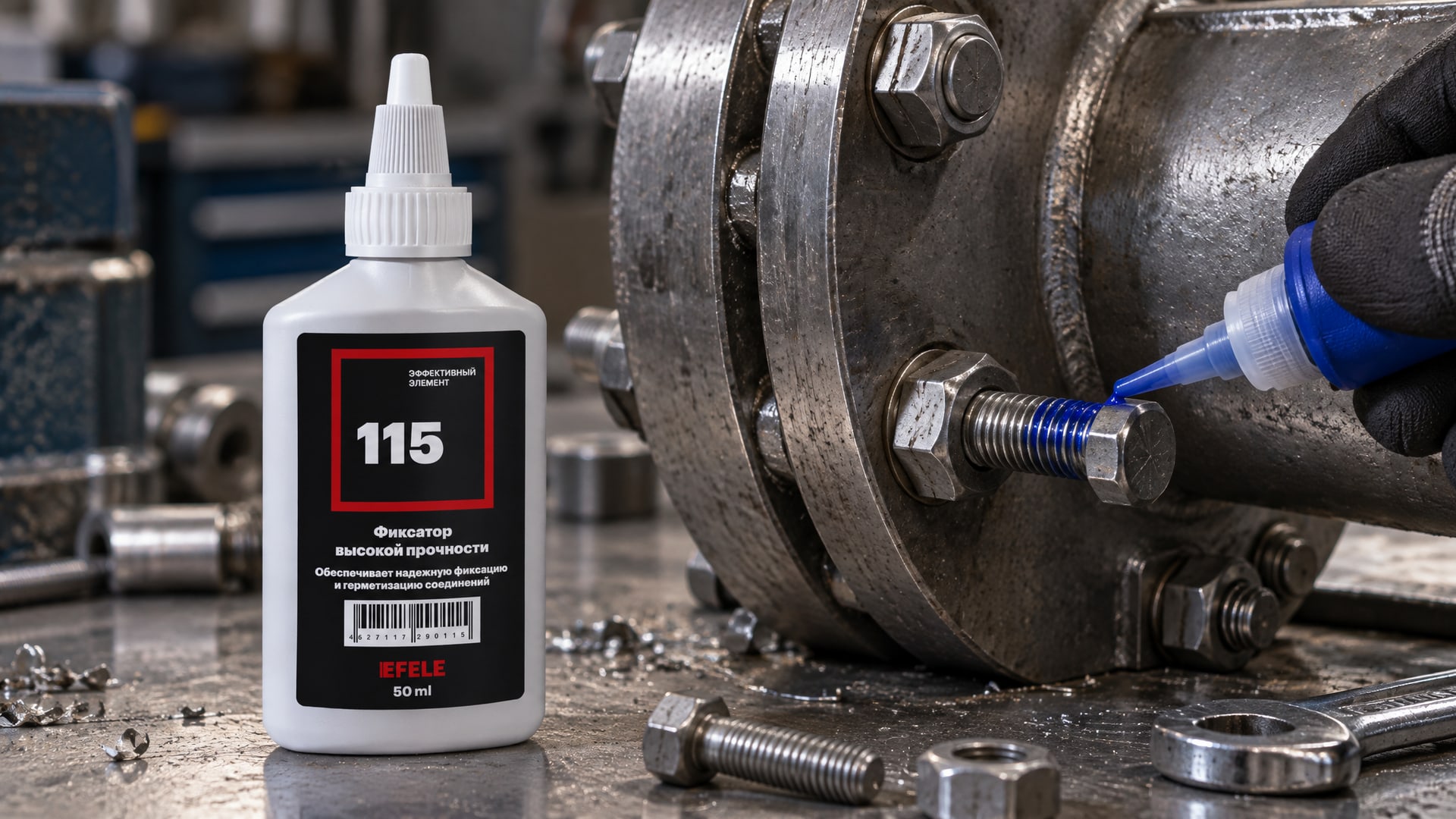

Для соединений, где необходима особо высокая термостойкость и фиксация редко разбираемых узлов с интенсивной вибрацией, применяют EFELE 115, который обеспечивает стабильный момент отвинчивания и устойчивость к циклическим нагрузкам в широком температурном диапазоне.

Фиксатор резьбы против гровера: что надежнее при вибрации

Гровер (зубчатая шайба) и анаэробный фиксатор часто противопоставляют, но это сравнение некорректно, потому что они решают разные задачи.

Гровер работает за счет микро-выступов, которые прижимаются к поверхности болта и гайки. При вибрации и циклических нагрузках эти выступы постепенно уплощаются, и шайба теряет сцепление. Исследования по методам стопорения крепежа показывают, что пружинные и зубчатые шайбы как самостоятельное решение относятся к менее надежным в условиях интенсивной вибрации.

Анаэробный фиксатор образует полимерный слой, который заполняет все микро-неровности резьбы и создает механическое и адгезионное сцепление. При вибрации этот слой не уплощается, а лучше интегрируется в контакт. Момент отвинчивания остается стабильным дольше.

Практический совет: гровер лучше использовать как дополнение, а не как основной способ фиксации. Например, на узле используют синий анаэробный фиксатор для герметизации и первичной фиксации, а шайба служит дополнительной механической подстраховкой, которая видна при сборке и напоминает о необходимости контроля.

Факторы, влияющие на выбор фиксатора

При выборе между методами стопорения учитывают несколько критериев.

Материал и состояние поверхностей. На пассивированных нержавеющих сталях анаэробные фиксаторы отверждаются медленнее или могут потребовать праймера. Механические методы от состояния поверхности практически не зависят. Черные и оцинкованные болты хорошо работают со всеми видами фиксаторов.

Частота разборки. Для частого обслуживания подходит синий анаэробный фиксатор или гровер. Для постоянной фиксации - красный фиксатор, шплинт или комбинация методов.

Герметизация резьбы. Только анаэробный фиксатор защищает резьбу от влаги и коррозии. Механические способы этого не обеспечивают. В пищевой, судостроительной и химической промышленности это критично.

Габаритные ограничения. Контргайка и шайба требуют места, анаэробный фиксатор занимает места не требует.

Вибрация и динамические нагрузки. Здесь анаэробные составы показывают преимущество. Стандарт ISO 10964 включает тесты на предельный момент срыва именно при вибрационных испытаниях.

В узлах с интенсивной вибрацией и повышенными требованиями к термостойкости среднее или высокопрочное решение критично. EFELE 111 применяют для вал-втулочных соединений и узлов, где требуется стабильность параметров при циклических нагрузках, поскольку состав обеспечивает минимальное рассеивание момента отвинчивания и высокую адгезию к металлу.

Стандарты и методы испытаний

Чтобы объективно сравнивать способы фиксации, нужно понимать, по каким стандартам их тестируют.

ISO 10964 - основной стандарт для анаэробных фиксаторов резьбы. Он измеряет:

• Break-away torque (момент срыва) - максимальный момент при первом попытке отвинчивания.

• Prevailing torque (момент отвинчивания) - сопротивление при последующих оборотах.

• Начальную и полную прочность по времени.

Испытания проводят на стандартизованных болтовых парах метрической резьбы (обычно М10 и М14).

ISO 16047 - стандарт для испытаний «момент-преднатяг» резьбовых соединений с учетом циклических нагрузок и вибрации. Охватывает размеры М3-М39 из углеродистой и легированной стали. Используется, когда нужна оценка поведения соединения при динамических нагрузках.

Механические методы оценивают по другим стандартам: контргайка проверяется по ISO 7035, стопорные шайбы - по ISO 6925 и ГОСТ 13462. Однако интегральных стандартов сравнения механических и химических методов на одном узле нет - это зависит от конкретного применения.

Часто задаваемые вопросы

Какой фиксатор резьбы выбрать: синий или красный?

Синий фиксатор подходит для узлов, которые периодически разбирают: датчики, манометры, клапаны. Красный выбирают для постоянной фиксации редко разбираемых соединений и в условиях интенсивной вибрации. Выбор зависит от частоты обслуживания и требований по моменту срыва. Проверьте техническое задание и ISO 10964 для вашего размера резьбы - это даст точный ответ.

Анаэробный фиксатор или контргайка - что надежнее?

При правильном применении оба способа надежны, но по-разному. Контргайка - проверенный механический способ, удобен для переборки. Анаэробный фиксатор лучше герметизирует, компактнее и стабильнее при вибрации. В критичных узлах используют комбинацию: контргайку с синим фиксатором или шайбу вместе с химическим составом.

Можно ли использовать гровер вместо фиксатора резьбы?

Гровер (зубчатая шайба) - дополнение, а не замена фиксатору. Сам по себе в вибрационных узлах он ненадежен. Лучше совмещать: шайба видна при сборке и дает визуальный контроль, анаэробный фиксатор обеспечивает основную фиксацию и герметизацию. Если выбирать что-то одно, выбирайте анаэробный состав.

Почему анаэробный фиксатор лучше для сантехники и водопровода?

Потому что герметизирует резьбу от протечек и коррозии. Механические методы этого не гарантируют. В системах с водой, паром и агрессивными средами анаэробный синий или красный фиксатор защищает соединение от окисления и повышает его долговечность. Кроме того, он компактен - важно в ограниченном пространстве сантехнических узлов.

Как определить, разборное ли соединение с анаэробным фиксатором?

Посмотрите цвет и техническое описание. Синий фиксатор разбирается ручным инструментом. Красный требует нагрева или механического усилия. Если этикетка не указана, проверьте ISO 10964: если момент срыва до 10 Н·м, разборка проще. Выше 15 Н·м - готовьтесь к нагреву или сложностям. В критичных случаях обратитесь к техническому описанию производителя крепежа или фиксатора.

Заключение

Выбор между анаэробными фиксаторами и механическими способами стопорения резьбы зависит от требований узла. Анаэробные составы превосходят механические методы по герметизации, компактности и стабильности при вибрации; механические способы удобнее для частой разборки и не требуют времени на отверждение.

Синий фиксатор подходит для обслуживаемых узлов, красный - для постоянной фиксации. Гровер и контргайка эффективны как дополнение, а не самостоятельное решение. Оценивайте выбор по ISO 10964 для анаэробных составов и конкретным условиям вашего оборудования. При сомнениях применяйте комбинированный подход: механическую подстраховку с химической фиксацией и герметизацией. Это повысит надежность соединения и продлит ресурс оборудования.
