Измерение концентрации СОЖ: как организовать точный контроль на станке

Точное измерение концентрации СОЖ в режиме реального времени организуют с помощью inline-датчика, который непрерывно анализирует жидкость в циркуляционном контуре. Для водных эмульсий часто применяют рефрактометрический метод: прибор измеряет показатель преломления, а затем переводит результат в концентрацию по калибровке для конкретного состава. Чтобы контролировать параметр надежно, учитывают температуру, место установки датчика и состояние оптики, а показания периодически сверяют ручным методом.

Статья полезна инженерам и техническим специалистам, которые выбирают систему онлайн-контроля, а также закупщикам, сравнивающим параметры оборудования. Разберем, чем отличаются показания Brix и концентрация СОЖ, какие характеристики важны при выборе прибора и как настроить контроль так, чтобы датчик помогал поддерживать стабильный процесс, а не просто передавал цифры на экран.

Что показывает прибор для измерения концентрации СОЖ

При рефрактометрическом контроле прибор регистрирует показатель преломления жидкости.

Система пересчитывает его в концентрацию СОЖ по калибровочной шкале или коэффициенту, заданному для конкретной эмульсии. Поэтому показание в Brix не всегда совпадает с фактической концентрацией: одинаковое значение Brix у разных составов может соответствовать разным концентрациям.

При выборе оборудования важно выяснить, какой параметр датчик показывает непосредственно и как выполняется пересчет. В описаниях inline-систем встречаются измерение показателя преломления nD и отображение результата в %Brix, массовых или объемных процентах. Эти единицы и параметры нельзя считать взаимозаменяемыми без учета метода и калибровки.

Точность измерения СОЖ: какие характеристики сравнивать

В описаниях промышленных inline-решений встречается диапазон измерения концентрации 0-20% с точностью ±0,15 Brix. В другой системе указаны точность по концентрации ±0,1% и разрешение 0,01%. Эти значения относятся к конкретным приборам и методам измерения, поэтому их следует сравнивать только после уточнения единиц и условий испытаний.

Разрешение показывает, с каким шагом прибор отображает изменение показателя, а точность характеризует близость результата к измеряемому значению. Высокое разрешение само по себе не гарантирует точного измерения концентрации: ошибка калибровки или неподходящий коэффициент пересчета может сделать показания систематически неверными.

До выбора датчика запросите у поставщика или производителя СОЖ данные о калибровке для конкретной эмульсии. Уточните, можно ли настроить пересчет под ее формулу, как датчик компенсирует температуру и в каких единицах выводит итог. Если в карточке оборудования указана точность в Brix, не следует автоматически трактовать ее как точность в процентах концентрации.

Онлайн-контроль СОЖ: как работает inline-датчик

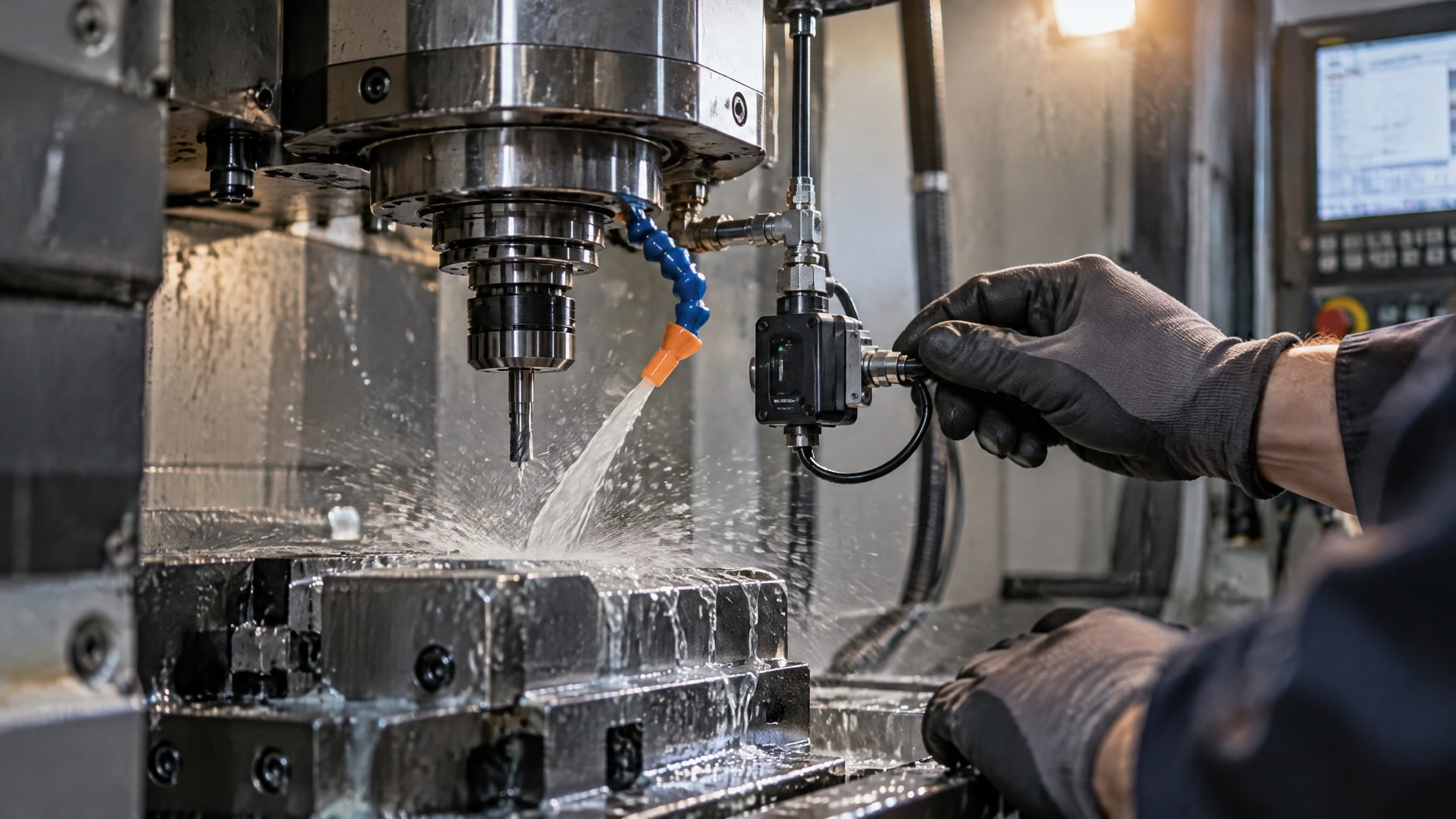

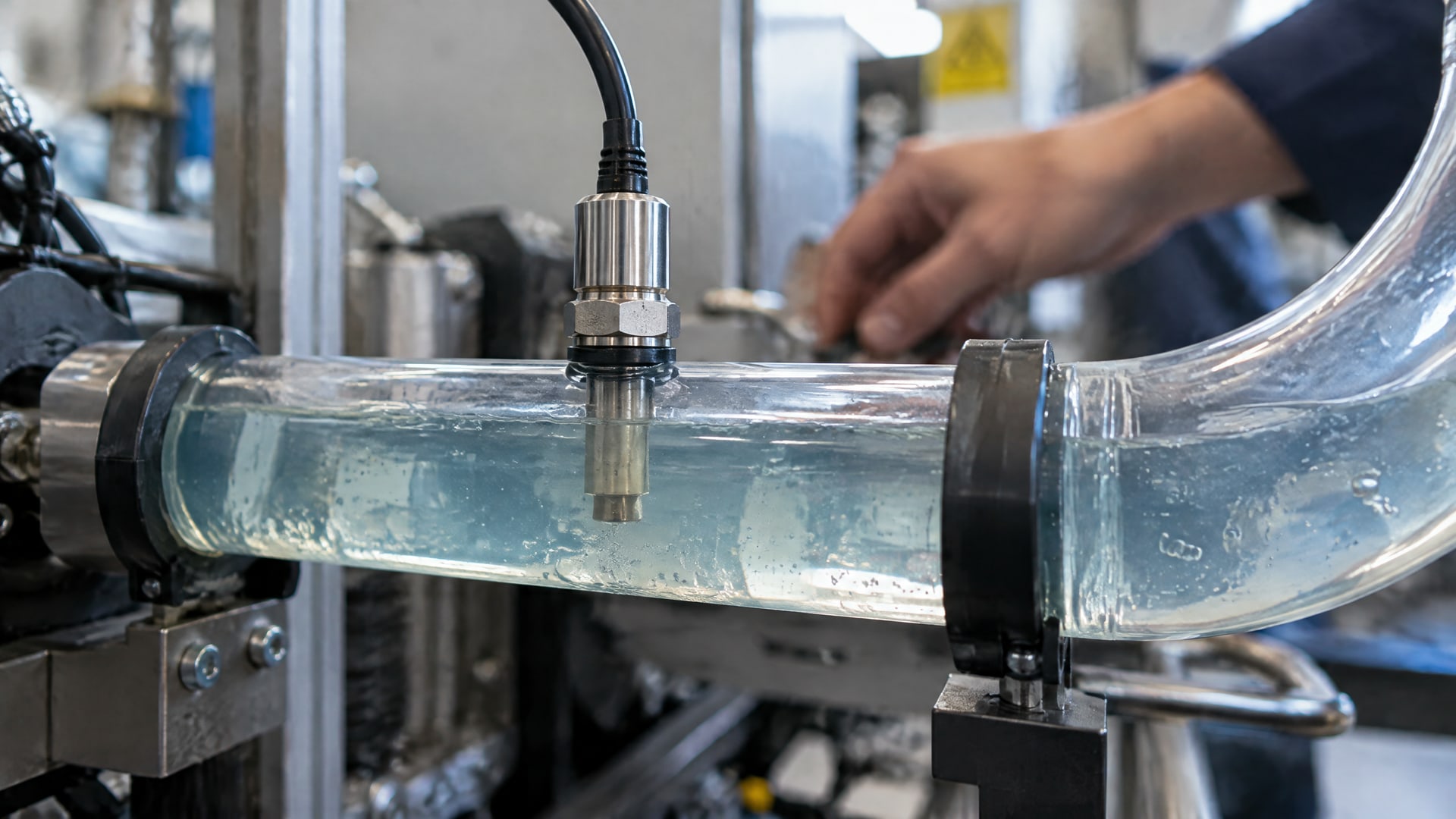

Inline-датчик устанавливают в циркуляционный контур, где он регулярно получает данные о состоянии жидкости.

В отличие от ручной проверки, которая показывает параметр в момент отбора пробы, онлайн-контроль помогает отслеживать изменения между проверками. Это полезно, когда концентрация меняется из-за долива воды, испарения, уноса жидкости или ошибок при приготовлении эмульсии.

Сам датчик не управляет концентрацией, если система не связана с автоматикой долива. Для автоматического контроля СОЖ нужны заданные пороги, алгоритм управления и исполнительные устройства, которые подают воду или концентрат. Например, в одном из описанных сценариев задан целевой уровень 8%, нижняя граница 7% и верхняя 9%. Это пример настройки конкретного процесса, а не универсальный диапазон для всех СОЖ.

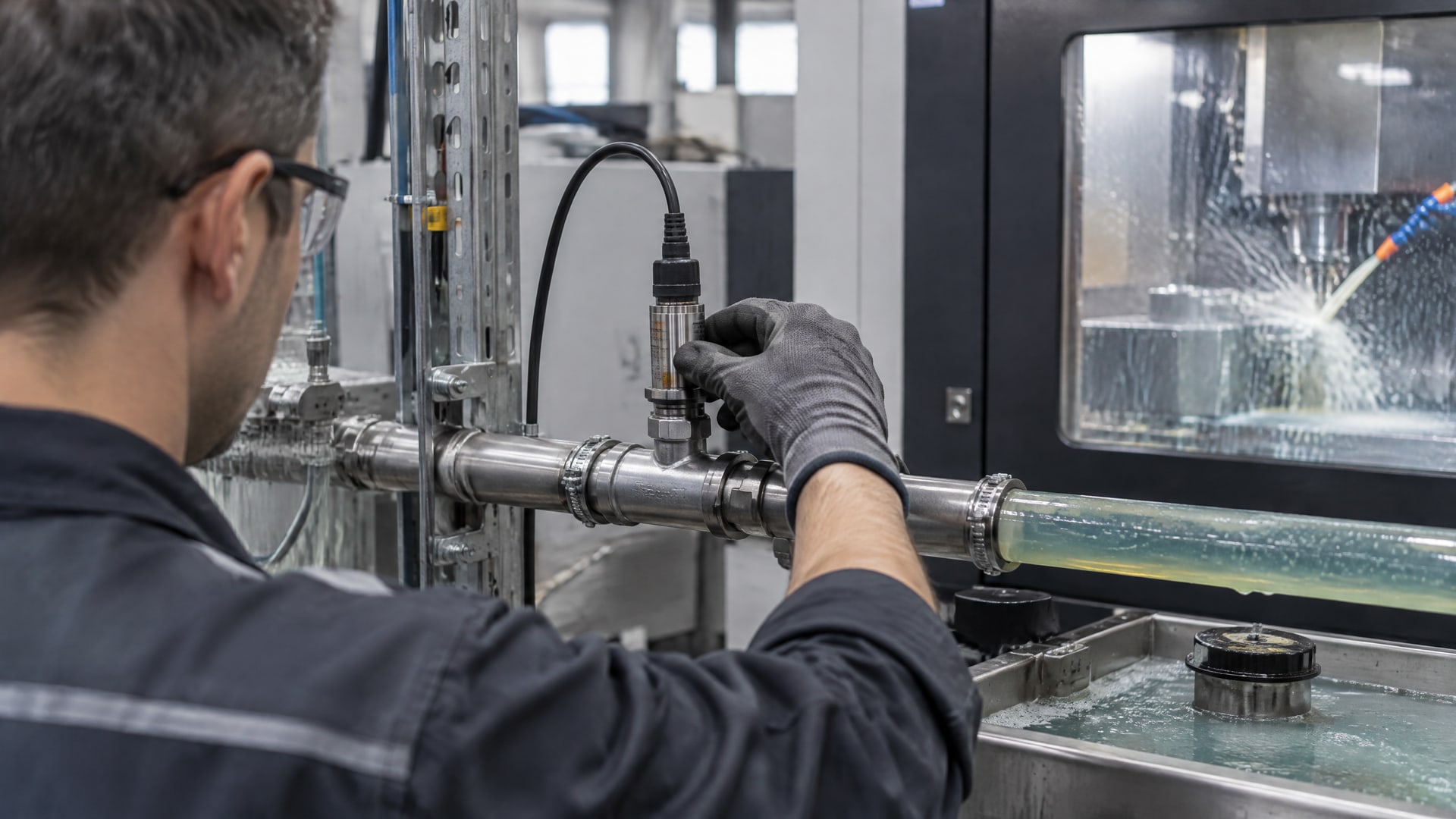

Где устанавливать датчик концентрации СОЖ

Место монтажа влияет на то, насколько показания отражают состояние жидкости в системе. Датчик размещают в зоне стабильной циркуляции, а не там, где поток застаивается или состав локально отличается от основной эмульсии. При выборе точки установки также оценивают доступ для осмотра и очистки оптической поверхности.

Для устойчивой работы важно учитывать температурную компенсацию. Температура влияет на физические свойства жидкости и, следовательно, на оптический сигнал. Если система не учитывает этот фактор, изменение температуры может выглядеть как изменение концентрации. При оценке оборудования уточните, предусмотрен ли отдельный температурный канал и как его данные участвуют в расчете результата.

Автоматическая система может передавать показания на панель оператора или в журнал данных, а при выходе за установленные границы формировать сигнал. Но сигнализация будет полезна лишь при корректно заданных порогах. Их сверяют со спецификацией производителя СОЖ и требованиями конкретного технологического процесса.

Как повысить точность измерения концентрации СОЖ

Точность зависит не только от паспортных параметров прибора.

На результат влияют калибровка под конкретный состав, температурная компенсация, стабильность циркуляции и состояние оптики. Поэтому при вводе inline-системы в работу проверяют не только передачу данных, но и соответствие показаний контрольному методу.

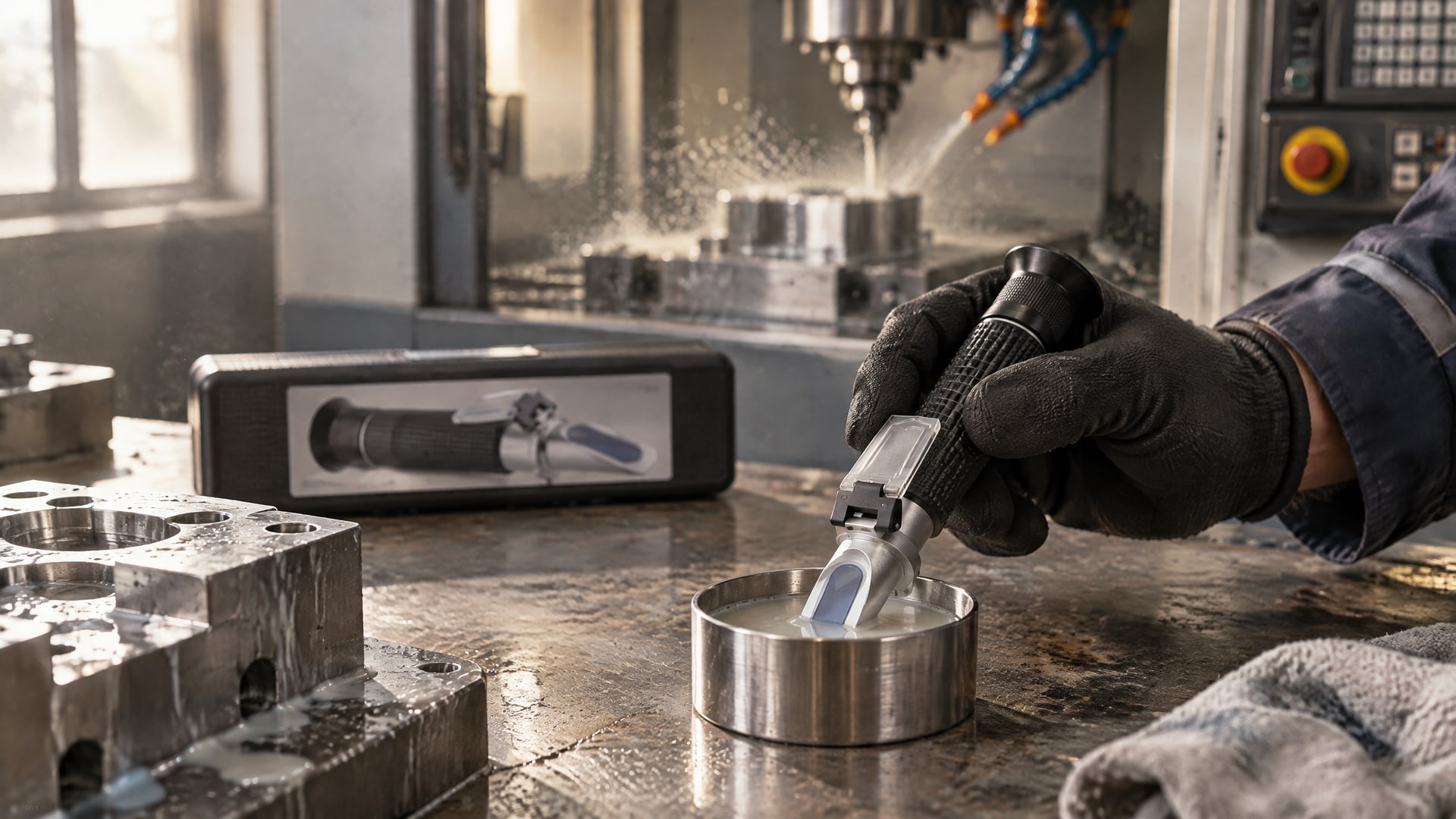

Ручное измерение остается полезным для периодической верификации. Для оперативной проверки концентрации СОЖ на производстве применяют портативный рефрактометр EFELE с диапазоном Brix 0-20%. Его показания также нужно интерпретировать с учетом коэффициента пересчета для конкретной эмульсии: прибор помогает проверить пробу, но не заменяет настройку калибровки inline-системы.

Практический порядок проверки

• Уточните у производителя СОЖ коэффициент пересчета показаний рефрактометра в концентрацию для используемого состава.

• Проверьте, что inline-датчик измеряет жидкость в зоне стабильной циркуляции.

• Убедитесь, что прибор учитывает температуру или получает данные температурной коррекции.

• Осмотрите оптическую поверхность и очистите ее по инструкции оборудования.

• Сверьте данные датчика с ручным измерением одной и той же пробы.

• Зафиксируйте результат сверки и повторяйте проверку по графику предприятия.

Если показания расходятся, сначала проверьте условия измерения и калибровку, а не меняйте пороги системы управления. Для сопоставления важно измерять одну и ту же пробу и использовать корректный коэффициент. Ручная проверка помогает обнаружить дрейф показаний, но при заметном расхождении следует выяснить причину и подтвердить результат дополнительным анализом.

Почему одного измерения концентрации недостаточно

Концентрация показывает долю компонентов эмульсии, но не описывает все стороны ее состояния.

В работе на СОЖ также могут влиять pH, температура, электропроводность и загрязнение. Поэтому нормальная концентрация не доказывает, что жидкость сохраняет требуемые свойства и подходит для продолжения работы без проверки других показателей.

В системах мониторинга могут объединять контроль концентрации с измерением pH, температуры и электропроводности, а также учитывать расход и долив. Такой набор данных помогает отличить изменение концентрации от других причин ухудшения состояния жидкости. Например, концентрация может оставаться в установленном коридоре, тогда как изменение pH или электропроводности указывает на необходимость дополнительной проверки.

Ориентиром для настройки служит спецификация конкретной СОЖ и требования технологического процесса. Универсального значения, которое подходит всем эмульсиям, нет. И заданный диапазон 7-9% с целью 8% из примера автоматизированного контроля нельзя переносить на другую жидкость без подтверждения ее производителя.

Как внедрить автоматический контроль СОЖ на станке

Перед внедрением определите, какую задачу должна решать система: показывать текущую концентрацию, фиксировать выход за границы или автоматически корректировать состав.

От этого зависят требования к датчику, калибровке, сигнализации и связи с оборудованием для долива. Если нужен только мониторинг, система должна надежно передавать данные; если требуется автоматическое поддержание уровня, алгоритм должен быть связан с корректно заданными порогами.

На этапе настройки сопоставьте измерения inline-датчика с ручной проверкой и убедитесь, что выбранный коэффициент подходит используемой СОЖ. Затем задайте рабочий коридор по спецификации жидкости, а не по характеристикам датчика. В примере промышленной системы использован целевой уровень 8% с границами 7% и 9%; это иллюстрация принципа настройки, а не готовая рекомендация для любого станка.

После запуска установите порядок сверки показаний и обслуживания датчика. В журнале полезно фиксировать результаты ручных проверок, изменения калибровки, случаи долива и срабатывания сигнализации. Такие записи помогают выявить повторяющиеся отклонения и понять, связано ли изменение показаний с процессом, температурой, обслуживанием оптики или настройками прибора.

Для закупщика при сравнении решений важны не только точность и разрешение. Проверьте диапазон измерения, единицы отображения, возможность калибровки под конкретную СОЖ, температурную коррекцию, требования к монтажу и способ передачи данных. Эти параметры определяют, насколько система подойдет к действующей линии и сможет поддерживать регулярный контроль без подмены измерения простым отображением Brix.

Часто задаваемые вопросы

Как измерить концентрацию СОЖ в реальном времени?

Для непрерывного контроля в циркуляционный контур устанавливают inline-датчик, часто рефрактометрического типа. Он измеряет показатель преломления и пересчитывает его в концентрацию по калибровке конкретной СОЖ. Для проверки корректности измерений показания датчика периодически сопоставляют с ручным измерением пробы.

Какой прибор подходит для измерения концентрации СОЖ?

Для разовой или периодической проверки используют рефрактометр, а для непрерывного наблюдения за жидкостью в контуре - inline-датчик. При выборе важно проверить диапазон измерения, точность и единицы показаний, а также возможность настроить коэффициент пересчета под конкретную эмульсию. Значение Brix без такой калибровки может вводить в заблуждение.

Рефрактометр показывает концентрацию СОЖ напрямую?

Обычно рефрактометр измеряет показатель преломления, а не концентрацию как таковую. Затем прибор или оператор пересчитывает результат по калибровочной шкале для конкретной жидкости. Один и тот же показатель Brix может соответствовать разной концентрации у разных составов, поэтому общий коэффициент для всех эмульсий использовать нельзя.

Может ли онлайн-датчик полностью заменить ручные проверки?

Нет, inline-датчик обеспечивает непрерывное наблюдение, но его показания нужно периодически сверять с ручным методом. Такая проверка помогает выявить дрейф измерений, загрязнение оптики или ошибку калибровки. Онлайн-контроль сокращает промежутки без данных, но не отменяет подтверждение корректности системы.

Заключение

Точное измерение концентрации СОЖ на станке требует не только подходящего датчика, но и калибровки под конкретную эмульсию, учета температуры и установки в зоне стабильной циркуляции. Inline-система показывает изменения в реальном времени, а ручная сверка помогает контролировать корректность измерений. Для оценки состояния жидкости концентрацию рассматривают вместе с другими параметрами, включая pH, температуру и электропроводность.

Перед выбором оборудования запросите спецификацию СОЖ и уточните коэффициент пересчета для рефрактометрического метода. Затем проверьте диапазон и точность датчика, возможность температурной коррекции и порядок сверки показаний. Это позволит настроить онлайн-контроль по требованиям процесса, а не по условным универсальным значениям.
