Как бороться с коррозией деталей после обработки водосмешиваемой СОЖ

Водосмешиваемые СОЖ - основной инструмент для охлаждения и смазки при металлообработке, но они же часто становятся причиной ржавления обработанных деталей. После того как инструмент отходит от станка, капли эмульсии на поверхности металла или оставшаяся влага могут запустить коррозионные процессы. Проблема не в самой водосмешиваемой жидкости - она решаема, если знать, какие факторы ускоряют ржавление и как выбрать правильное решение.

Статья поможет техническим специалистам и снабженцам разобраться в том, почему возникает коррозия после СОЖ, какие параметры ее вызывают, и какие инструменты есть для диагностики и предотвращения проблемы.

Почему ржавеют детали после водосмешиваемой СОЖ

Коррозия обработанных деталей возникает не из-за того, что жидкость водосмешиваемая, а из-за того, что условия ее применения нарушают защитные свойства эмульсии.

На поверхности металла остается тонкий слой СОЖ с повышенным содержанием воды - если этот слой теряет свои защитные качества, начинается окисление железа.

Три главных фактора риска: во-первых, качество воды, на которой разводится концентрат; во-вторых, химический состав самой эмульсии и наличие коррозионных ингибиторов; в-третьих, условия хранения и выдержки деталей после обработки. Каждый из них может быть причиной ржавления, даже если остальные параметры в норме.

Стандарты испытаний антикоррозионных свойств

Проверить, способна ли водосмешиваемая СОЖ защищать от коррозии, помогают два основных стандарта - DIN 51360-2 и ASTM D4627-22.

Оба описывают лабораторные методы оценки ржавления железосодержащих деталей под воздействием эмульсии.

Метод DIN 51360-2: chip/filter paper test

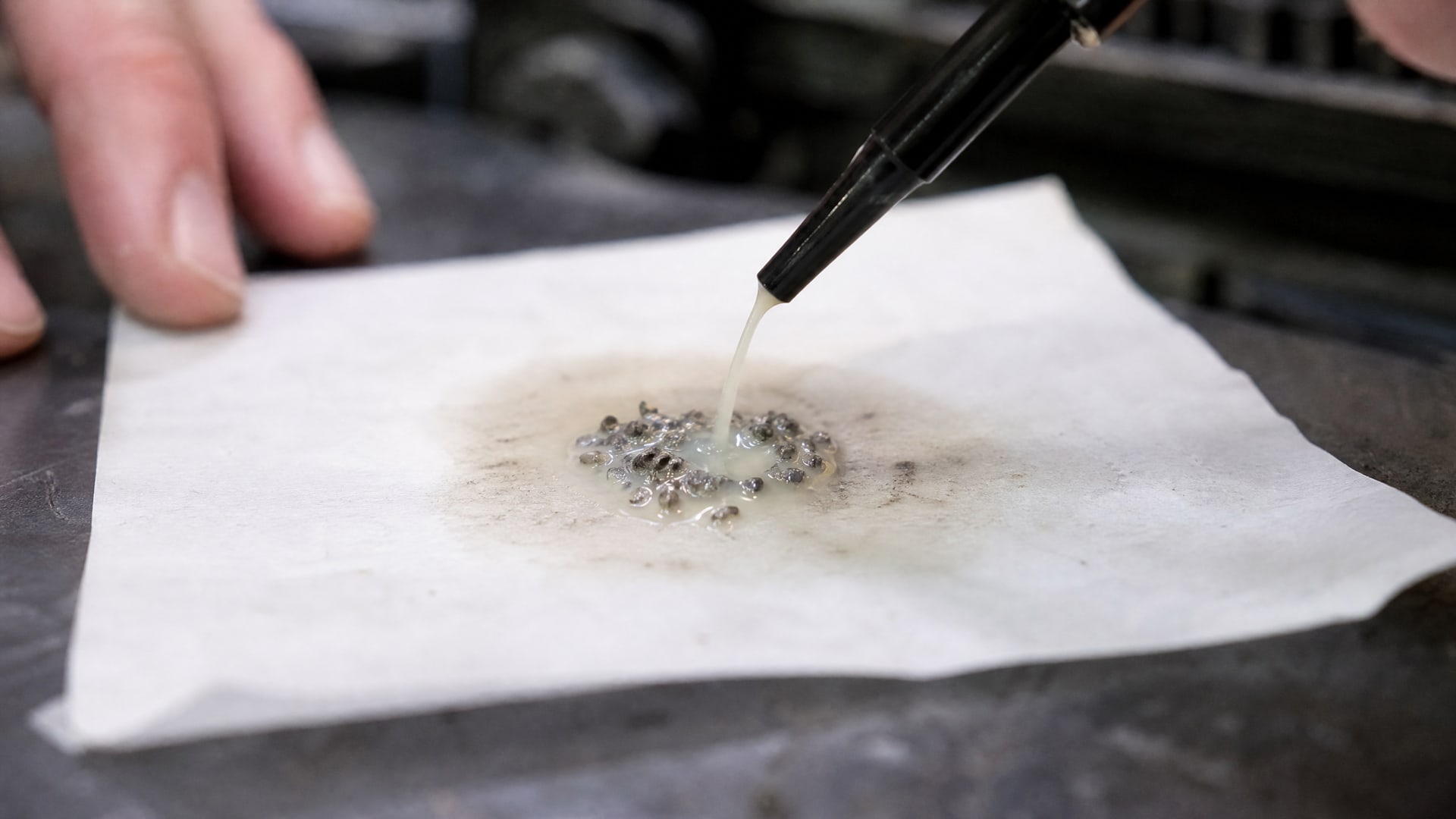

DIN 51360-2 использует метод «стружка на фильтровальной бумаге». На фильтр укладывают железную стружку и выдерживают ее в испытуемой СОЖ. Затем оценивают степень окрашивания и пятен на бумаге - это признак коррозионного воздействия жидкости. Метод простой, но наглядный: если стружка пожелтела или покрылась ржавчиной, значит эмульсия не защищает.

Метод ASTM D4627-22: ferrous corrosion control

ASTM D4627-22 - стандартный лабораторный тест на контроль железной коррозии. Он прямо предназначен для оценки способности водосмешиваемых металлообрабатывающих жидкостей предотвращать или снижать ржавление железосодержащих деталей. Тест подразумевает более строгие условия выдержки и измерения, чем DIN 51360-2, поэтому часто используется в спецификациях серьезных производств.

Выбирая СОЖ для критичных операций, всегда проверяйте наличие этих сертификатов - они подтверждают, что жидкость прошла проверку под нагрузкой, а не просто заявляет о своих свойствах.

Роль качества воды в антикоррозионной защите

Качество воды для смешения СОЖ часто недооценивается, но это один из главных факторов успеха.

Если концентрат разведен в воде с высоким содержанием хлоридов, жесткостью или примесями, защитные присадки смазки просто не срабатывают.

Питьевая вода как требование стандарта

Документы TL 774, описывающие требования к охлаждающим жидкостям и их смешению, четко указывают: для приготовления рабочей эмульсии требуется вода питьевого качества. Это не рекомендация, а обязательное условие. Питьевая вода означает, что соленость, жесткость и микробное загрязнение находятся в допустимых пределах.

Одновременно в TL 774 запрещено использовать только деионизированную воду - ее применение нарушает баланс присадок и может привести к нестабильности эмульсии.

Хлориды и питтинг-коррозия

Высокое содержание хлоридов в воде смешения разрушает пассивную пленку на поверхности железа и цветных металлов. Результат - питтинг, локальная коррозия, которая развивается намного быстрее, чем равномерное окисление. На алюминии этот эффект особенно заметен, но чугун и углеродистая сталь тоже подвержены.

Если после обработки детали ржавеют пятнами или «язвочками», а не равномерным налетом, первое, что нужно проверить - содержание хлоридов в воде смешения.

pH эмульсии и риск коррозии

Водосмешиваемые СОЖ обычно работают в щелочном диапазоне pH - это создает условия, при которых коррозионные ингибиторы активны.

Как только pH смещается к нейтральной области, защита ослабевает.

Специалисты отмечают, что при pH 7,0–7,7 даже при наличии коррозионных ингибиторов риск ржавления обработанных деталей возрастает. Жидкость может по-прежнему хорошо охлаждать и смазывать, но защитные свойства теряют эффективность.

Уход pH в нейтральную область часто происходит при длительном хранении эмульсии или при попадании углекислоты из воздуха. Регулярный контроль pH - простой способ предотвратить проблему. Если pH упал ниже 8, нужно либо заменить эмульсию, либо отрегулировать ее щелочность согласно рекомендациям производителя.

Концентрация эмульсии и ее влияние на коррозию

Распространенное заблуждение: чем выше концентрация эмульсии, тем лучше защита.

На самом деле превышение рекомендуемой концентрации может привести к негативным эффектам, включая cavitation corrosion - коррозию, вызванную кавитационными пузырьками.

В системах охлаждения и в условиях высоконагруженной обработки слишком высокая концентрация повышает вязкость и изменяет баланс поверхностной активности эмульсии. Результат - хуже теплоотвод, хуже защита от коррозии, выше риск накопления загрязнений.

Соблюдайте рекомендованный диапазон концентрации: если производитель указывает 5–10%, то 15% - это не лучше, а хуже. Контроль концентрации проводится с помощью рефрактометра или по инструкции производителя.

Совместимость присадок в разных СОЖ

При смешивании разных водосмешиваемых СОЖ или замене концентрата часто происходит вот что: отдельно каждая жидкость прошла тесты на антикоррозионность и показывает хорошие результаты, но после смешивания коррозия появляется.

Причина - несовместимость присадок.

Документы TL 774 требуют, чтобы разные типы охлаждающих и антикоррозионных присадок были совместимы в пределах своей группы и miscible in any ratio - то есть образовывали стабильную смесь. Если этот критерий нарушен, присадки выпадают в осадок, теряют активность, и защита от коррозии разваливается.

Практический вывод: перед заменой СОЖ или добавлением нового концентрата проверьте совместимость. Попросите у поставщика информацию о miscibility разных типов жидкостей. Если сомневаетесь, лучше полностью слить старую эмульсию и заменить на новую, чем рискнуть с кажущейся совместимостью.

Практическая диагностика коррозии после обработки

Если детали ржавеют после обработки водосмешиваемой СОЖ, применяйте чек-лист диагностики.

Это системный подход, который помогает найти реальную причину, а не гадать.

Этап 1: проверка качества воды

Отберите пробу воды, используемой для смешения, и проверьте ее на содержание хлоридов, жесткость и электропроводность. Хлориды должны быть не более 100 мг/л, жесткость - в пределах питьевых норм. Если вода не соответствует стандартам, это первая причина коррозии.

Этап 2: концентрация эмульсии

Измерьте концентрацию рефрактометром. Убедитесь, что она соответствует диапазону, указанному в техническом листе. Если концентрация выше рекомендуемой, разведите эмульсию.

Этап 3: pH эмульсии

Проверьте pH с помощью pH-метра. Он должен быть в щелочной области, обычно 8,5–9,5. Если pH ниже 8, это признак того, что эмульсия стареет или загрязнена.

Этап 4: совместимость и загрязнения

Если эмульсия недавно переведена с одного концентрата на другой, проверьте совместимость. Если в системе накопилось загрязнение (механические частицы, микроорганизмы), это тоже может ускорить коррозию. В таких случаях лучше провести полную замену рабочей жидкости.

Этап 5: испытание на стандартах

Если все выше перечисленное в норме, но коррозия все равно появляется, проверьте саму СОЖ. Запросите у производителя результаты испытаний по DIN 51360-2 или ASTM D4627-22. Если они отсутствуют или устарели, это повод задуматься о смене поставщика.

Защита деталей после обработки

После того как детали обработаны и отходят от станка, на их поверхности остается тонкая пленка эмульсии.

Эта пленка должна работать как временный антикоррозионный барьер, но со временем она испаряется, стирается и теряет эффективность.

Чтобы предотвратить ржавление в период между обработкой и последующей операцией, применяйте дополнительное защитное средство. Оно должно вытеснять влагу со сложных поверхностей и образовывать прочную адгезивную пленку (пленку, прилипающую к металлу). Для предотвращения коррозии после обработки водосмешиваемой СОЖ рекомендуется использовать EFELE MO-740, универсальную смазку с ингибитором коррозии, которая вытесняет влагу и образует защитную пленку на поверхности деталей. Средство наносится тонким слоем - избыток удаляют после сборки или перед следующей операцией.

Альтернативный подход - быстрая сушка деталей сжатым воздухом после обработки, сокращение времени выдержки на открытом воздухе и хранение в сухих условиях. Но это требует дополнительных технологических операций, поэтому протекторное средство часто оказывается более практичным.

Часто задаваемые вопросы

Почему водосмешиваемая СОЖ вызывает коррозию, а полусинтетическая нет?

Водосмешиваемые жидкости содержат больше воды в составе эмульсии, поэтому оставляют на поверхности металла влажный слой. Если этот слой теряет коррозионные ингибиторы или загрязняется, процесс окисления стартует быстрее. Полусинтетические масла образуют суше поверхность и дольше держат защиту, но они дороже и требуют иных подходов к утилизации.

Нужно ли перед применением водосмешиваемой СОЖ менять воду в системе на питьевую?

Да, если вы только устанавливаете циркуляционную систему или переводите ее на новую СОЖ. Сливайте остатки старой жидкости, промывайте систему и заполняйте чистой питьевой водой перед смешением. Если система работает долгое время и вода не менялась, замену нужно провести, так как накопились загрязнения и хлориды.

Может ли коррозия после обработки быть только из-за плохой СОЖ?

Нет, чаще это комбинация факторов: низкое качество воды, неправильная концентрация, отклонение pH, загрязнение хлоридами или микроорганизмами. Даже лучшая СОЖ не защитит, если воду развести в хлорированной воде или если pH упал ниже 8. Диагностика должна быть комплексной.

Как часто нужно проверять pH и концентрацию эмульсии?

Проверку pH рекомендуется проводить еженедельно, концентрацию - раз в несколько дней в зависимости от интенсивности работы. Если предприятие применяет автоматические системы контроля, это упрощает мониторинг. Главное - вовремя заметить смещение параметров и предпринять действие.

Какой срок службы у водосмешиваемой СОЖ и когда ее надо менять?

Срок зависит от интенсивности обработки, качества воды и совместимости с используемым оборудованием. При нормальных условиях эмульсия работает 6–12 месяцев. Сигналы к замене: запах брожения (микробное заражение), расслоение, отклонение pH ниже 8, видимые загрязнения. Если после замены концентрата или долива коррозия не прошла, пора менять все содержимое системы.

Заключение

Коррозия деталей после обработки водосмешиваемой СОЖ - это не приговор и не неизбежный недостаток эмульсии. Это результат того, что один из ключевых параметров вышел из нормы: качество воды, концентрация, pH, совместимость присадок или загрязнение системы.

Чтобы защитить свои детали, применяйте системный подход: выбирайте СОЖ с подтвержденными антикоррозионными свойствами (DIN 51360-2 или ASTM D4627-22), контролируйте качество воды смешения, поддерживайте щелочной pH и рекомендуемую концентрацию, проверяйте совместимость при смене жидкостей. Если коррозия уже появилась, начните с диагностики: вода, концентрация, pH, совместимость, загрязнение. Ваш следующий шаг - провести полный анализ рабочей эмульсии и при необходимости провести замену рабочей жидкости или замену самого концентрата после промывки системы.
