Как обеспечить герметичность фланцевого соединения при постоянной вибрации

Постоянная вибрация повышает риск нарушения герметичности фланца, но один герметик не исправит перекос, неровность или неправильную сборку. Для жестких обработанных металлических поверхностей с малым зазором применяют анаэробный фланцевый герметик: после сборки он полимеризуется без доступа воздуха и заполняет микронеровности между деталями.

Статья поможет инженерам, техническим специалистам и снабженцам определить, когда подходит такой способ уплотнения, как подготовить поверхности и что проверять после запуска оборудования. Отдельно разберем случаи, когда вместо герметика нужен компенсирующий узел, и как использовать вибромониторинг при обслуживании соединений.

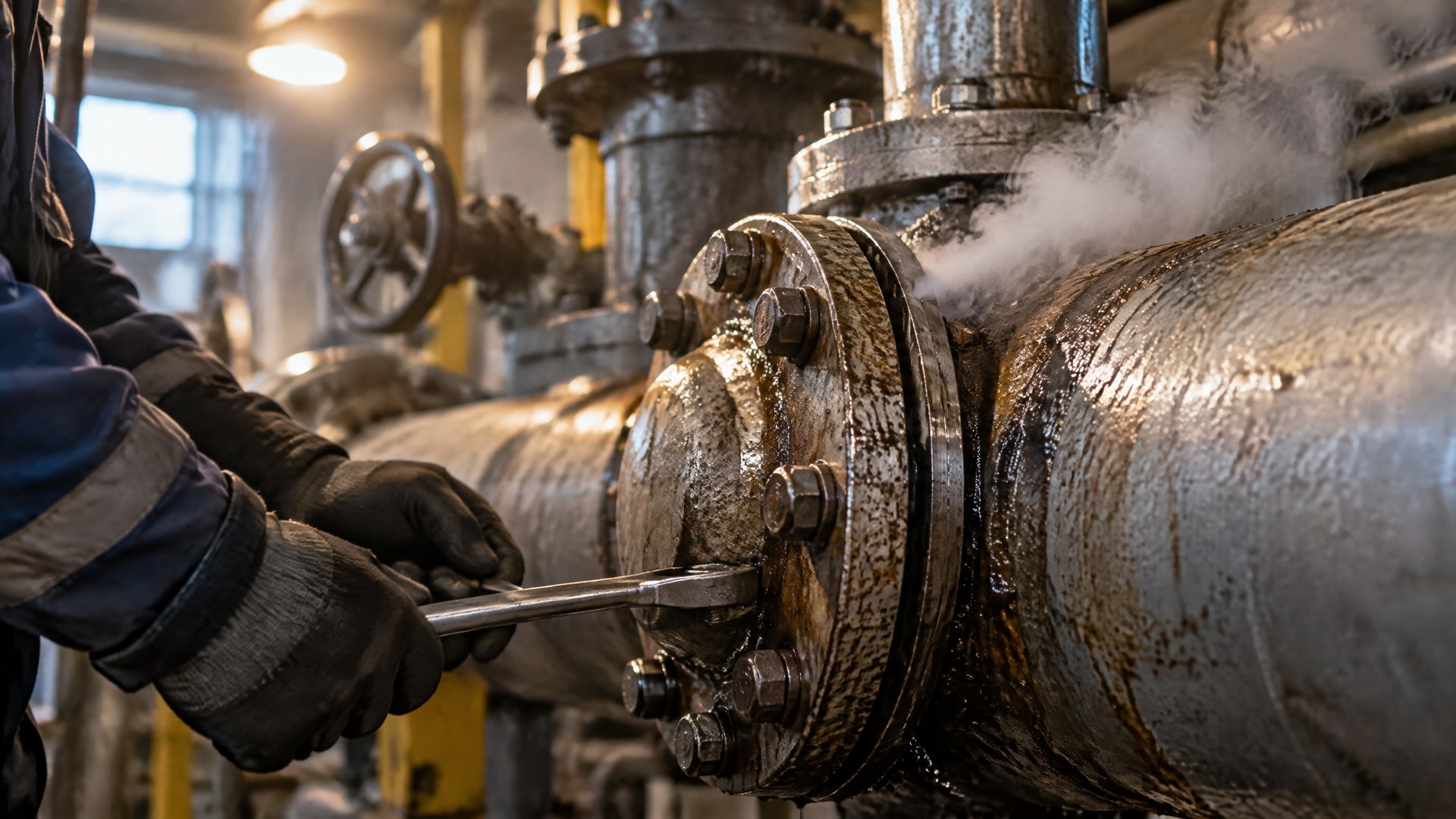

Почему фланцевое соединение теряет герметичность при вибрации

Вибрация вызывает микроподвижки в соединении и может ускорять деградацию уплотнения.

Поэтому наличие прокладки или герметика само по себе не гарантирует, что фланец сохранит герметичность при длительной работе оборудования. Важны состояние сопрягаемых поверхностей, правильная посадка деталей и соответствие уплотнительного материала условиям эксплуатации.

Анаэробный фланцевый герметик работает как прокладка, формируемая на месте. После сборки, когда доступ воздуха к составу ограничен, а материал контактирует с металлом, он полимеризуется и заполняет микронеровности и пустоты между фланцами. Источники описывают такие составы как устойчивые к вибрации и допускающие последующую разборку соединения.

Однако этот механизм не компенсирует любые дефекты. Анаэробные герметики предназначены прежде всего для жестких обработанных металлических фланцев. Если поверхности сильно деформированы, неплоские или не обеспечивают малого зазора, уплотнитель не заменит исправление геометрии или пересмотр конструкции соединения.

Для ряда материалов ориентир по зазору между сопрягаемыми поверхностями составляет менее 0,015″, то есть около 0,38 мм. Это не универсальный предел для всех составов: фактическую допустимую величину необходимо сверять со спецификацией конкретного герметика. При этом зазор оценивают по реальному состоянию сопряжения, а не по предположению, что герметик заполнит любую неровность.

При подборе также учитывают рабочую среду, температуру и давление. Вибрация - один из факторов, но не единственный: неподходящий материал или неправильная сборка могут привести к утечке и без выраженных колебаний. Поэтому устранение протечек при вибрации начинают с осмотра соединения и определения причины отказа, а не с увеличения количества герметика.

Как выбрать герметик для вибрирующих фланцев

Первый критерий - конструкция фланца.

Анаэробный состав рассматривают для жестких металлических деталей с обработанными поверхностями и небольшим зазором. Для сильно деформируемых или неплоских соединений этот способ не решает проблему геометрии, поэтому сначала оценивают возможность правильно совместить и посадить фланцы.

Второй критерий - условия эксплуатации. Необходимо сопоставить свойства герметика с температурой, давлением и химической средой. В источниках приведены примеры температурных диапазонов промышленных фланцевых герметиков: от −55°C до +150°C для одного материала и до +200°C для другого. Эти значения относятся к разным составам и не должны переноситься на любой анаэробный герметик.

Зазор также проверяют по спецификации выбранного материала. Для ряда продуктов приводится ориентир менее 0,015″, или около 0,38 мм. Если фактическое сопряжение выходит за рекомендованные пределы, не следует рассчитывать, что более толстый валик устранит несоответствие. Избыточное нанесение может осложнить сборку, тогда как задача состоит в формировании непрерывного уплотнения между подходящими поверхностями.

При выборе полезно разделить две разные задачи. Герметик заполняет микронеровности и уплотняет стык, а компенсирующий узел предназначен для работы с передачей вибрации или смещениями в трубопроводе. Если требуется не только герметизация фланцев при вибрации, но и компенсация колебаний, оценивают необходимость анти-вибрационного фланцевого соединения или другого компенсирующего решения.

Снабженцу и инженеру стоит сверить спецификацию герметика с параметрами конкретного узла, а не выбирать материал только по отметке об устойчивости к вибрации. Ключевые вопросы - подходят ли материал и геометрия фланцев, выдерживает ли состав рабочие условия и можно ли обеспечить правильную подготовку поверхностей. Если хотя бы одно из этих условий не выполняется, сначала устраняют причину несоответствия.

Подготовка и нанесение: как герметизировать фланцы при вибрации

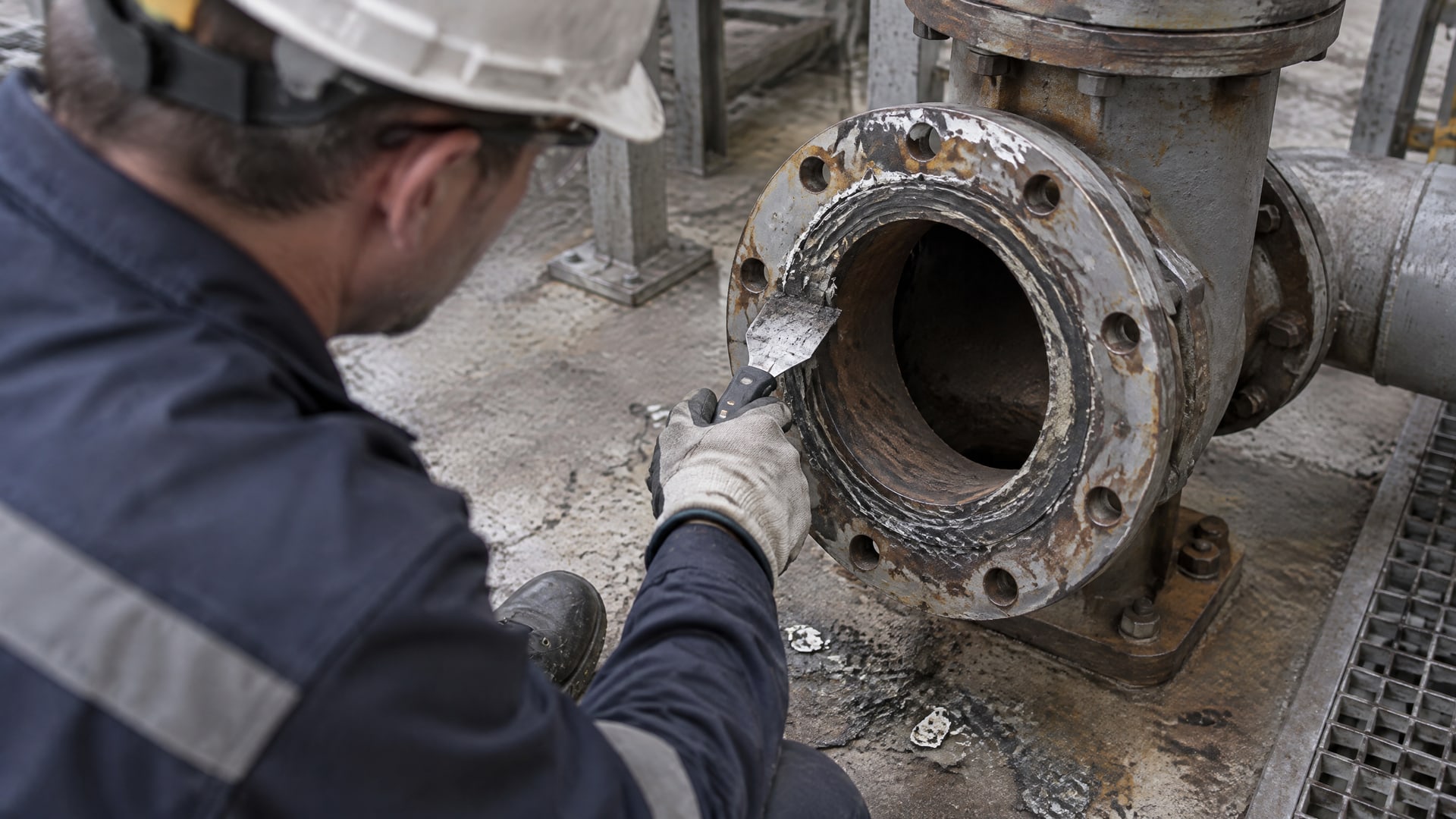

Перед нанесением удаляют старую прокладку и остатки уплотнителя, а также грязь, масло, жир и следы коррозии с обеих сопрягаемых поверхностей.

Загрязнение мешает правильному контакту материала с металлом и может нарушить формирование шва. После очистки проверяют состояние поверхностей и убеждаются, что фланцы можно корректно совместить.

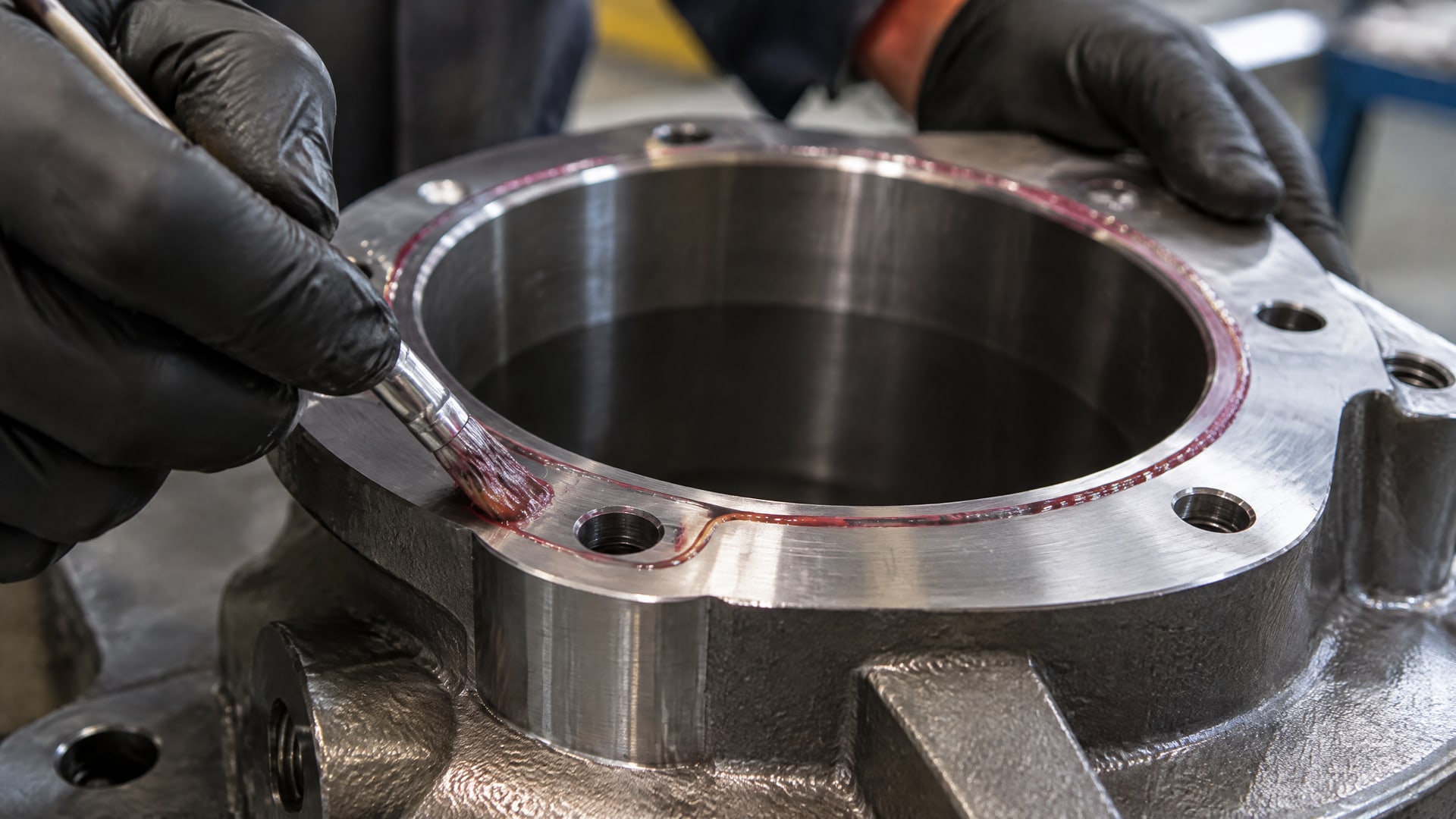

Анаэробный герметик наносят непрерывным валиком по поверхности, формируя замкнутый контур уплотнения. Контролируемое нанесение важнее избыточного количества: слишком большой объем не исправит неровность или неправильную посадку деталей. При сборке фланцы сводят с минимальным боковым смещением, чтобы не нарушить непрерывность нанесенного состава.

Соединение начинает работать как уплотненное после сборки, когда поверхности сопряжены и доступ воздуха к материалу ограничен. Поэтому нельзя рассматривать герметик как самостоятельную замену механически правильного соединения. Если фланцы смещаются при монтаже, их поверхность повреждена или зазор превышает допустимый для конкретного состава, качество уплотнения остается под вопросом.

После сборки проверяют посадку и следят за соединением при запуске оборудования. Если обнаружена утечка, не следует сразу наносить дополнительный материал поверх стыка: сначала выясняют, связана ли проблема с подготовкой поверхностей, смещением фланцев, неправильным выбором герметика или состоянием самого соединения. Такой порядок помогает отличить дефект уплотнения от неисправности, которую герметик устранить не может.

При разборке учитывают, что анаэробные фланцевые герметики допускают демонтаж, но конкретный способ обслуживания зависит от конструкции узла и материала. После снятия фланцев поверхности вновь осматривают и очищают перед повторной сборкой. Если соединение регулярно теряет герметичность, важно искать повторяющуюся причину: износ, геометрические дефекты или вибрационную нагрузку, а не только менять уплотнение.

Когда жидкий уплотнитель помогает решить проблему

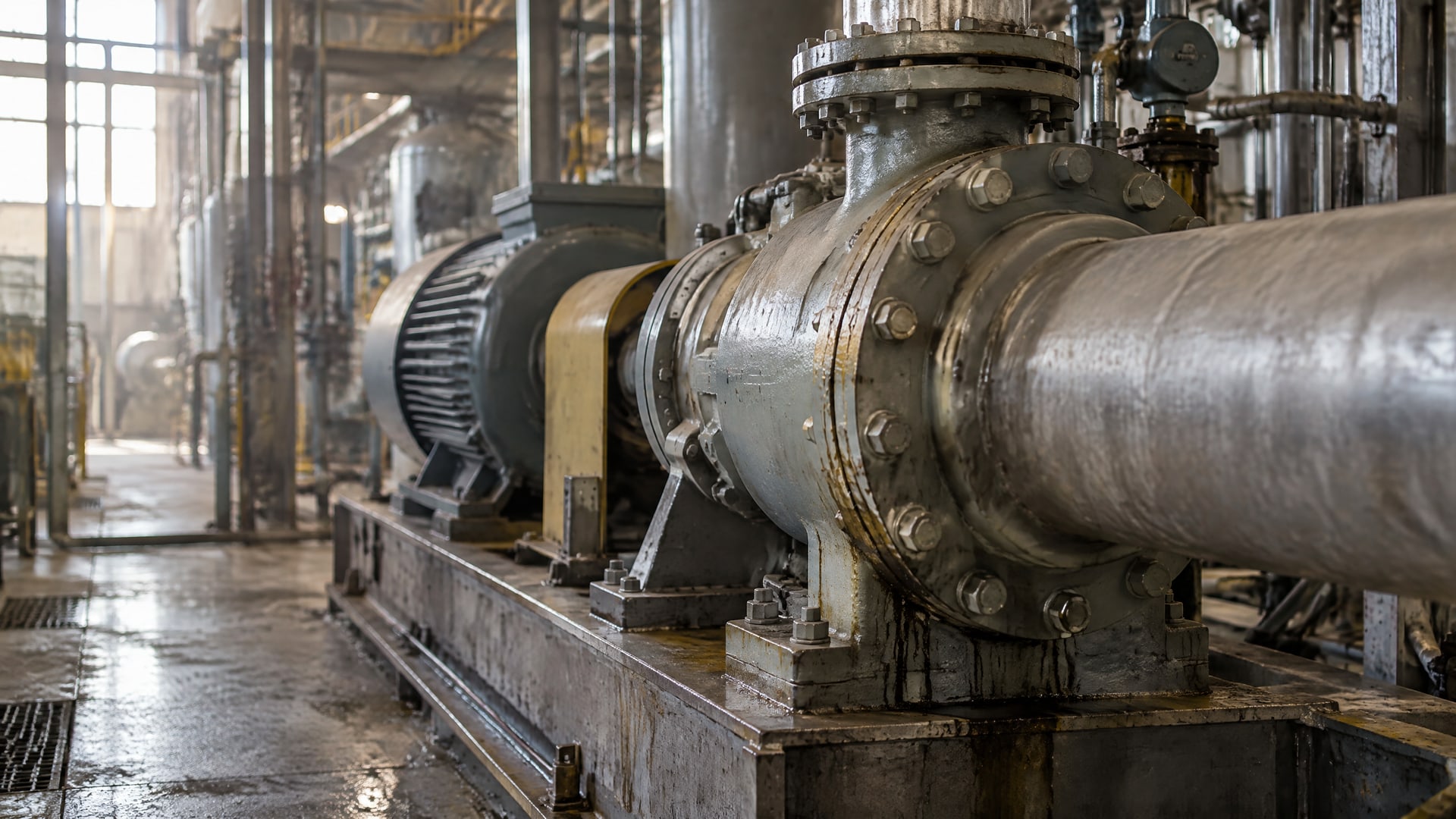

На вибрирующем оборудовании стык может испытывать повторяющиеся микроподвижки, а состояние поверхностей и качество сборки влияют на стабильность уплотнения.

Если обнаружена протечка, важно проверить, не связана ли она с загрязнением, коррозией, смещением фланцев или несоответствием зазора. Холодный пуск также стоит учитывать при оценке режима работы, но он не отменяет проверки материала на совместимость с температурой, давлением и рабочей средой.

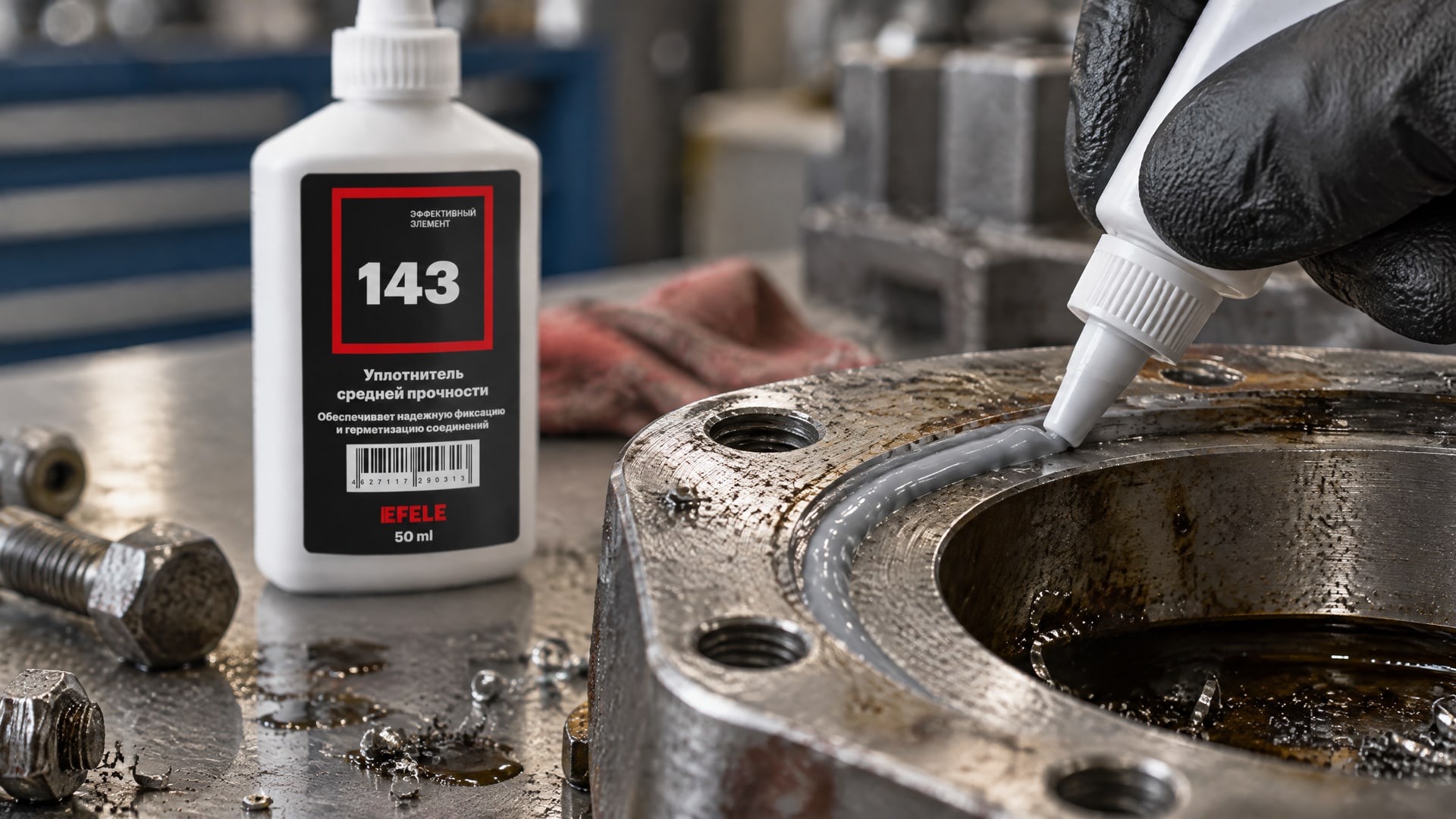

Избыточный слой не компенсирует дефект геометрии и может помешать правильной сборке. Не решает одна только замена герметика и задачу компенсации вибрационных перемещений трубопровода. Для жесткого металлического соединения, которое соответствует требованиям по поверхности и зазору, в качестве анаэробного жидкого уплотнителя используют EFELE 143: его высокая прочность и устойчивость к вибрационным нагрузкам подходят для такой задачи.

При этом результат зависит не только от свойств материала. Поверхности очищают, герметик наносят непрерывным валиком и собирают фланцы с минимальным боковым смещением. Если же соединение требует компенсации смещения или колебаний, необходимо оценить конструктивное решение, а не пытаться добиться этого увеличением количества уплотнителя.

Выбор материала сверяют с рабочими параметрами узла и спецификацией продукта. В частности, отдельно проверяют допустимый зазор, температурную стойкость и совместимость с химической средой. Если конструкция не соответствует условиям применения анаэробного герметика, требуется устранить причину: восстановить поверхности, скорректировать соединение или рассмотреть компенсирующий узел.

Как контролировать фланцы и когда нужен компенсирующий узел

После запуска оборудования герметичность соединения оценивают в рамках обслуживания, обращая внимание на появление утечки и изменение состояния узла.

Вибрационный мониторинг помогает отслеживать работу машин и трубопроводов. В источниках для оценки вибрации упоминаются ISO 10816 и ISO 20816, однако конкретные критерии контроля выбирают с учетом оборудования и условий его эксплуатации.

В одном из материалов значение RMS-вибрации 7,5 мм/с указано как повод для дополнительных проверок целостности прокладок. Это рекомендация конкретного источника, а не универсальный предел для всех фланцев и оборудования. Поэтому показатель нельзя использовать как единственное основание для решения о пригодности соединения.

Проверки проводят после запуска и при изменении режима работы, если это предусмотрено планом технического обслуживания. При выявлении утечки или ухудшения состояния уплотнения оценивают сразу несколько причин: вибрацию, посадку фланцев, состояние поверхностей, соответствие герметика рабочим условиям. Мониторинг не заменяет осмотр, но помогает заметить изменение состояния узла и назначить дополнительную проверку.

Если проблема связана с передачей вибрации в трубопровод или с необходимостью компенсировать колебания, одного герметика недостаточно. В таких случаях рассматривают анти-вибрационное фланцевое соединение или компенсирующий узел. Герметик решает задачу уплотнения стыка, но не выполняет функцию развязки вибрации и не исправляет конструктивные ограничения.

Часто задаваемые вопросы

Подходит ли анаэробный герметик для любого фланца, который вибрирует?

Нет. Такие составы применяют прежде всего на жестких обработанных металлических фланцах с малым зазором. Они заполняют микронеровности, но не предназначены для компенсации крупных геометрических дефектов или сильно деформируемых поверхностей. Также нужно проверить совместимость материала с температурой, давлением и химической средой.

Какой зазор допустим для анаэробного фланцевого герметика?

Для ряда составов приводится ориентир менее 0,015″, или около 0,38 мм. Это не универсальное значение для всех герметиков: допустимый зазор зависит от конкретного материала. Перед монтажом фактическое сопряжение фланцев сверяют со спецификацией выбранного продукта.

Нужно ли наносить больше герметика, если соединение подвержено вибрации?

Нет. Избыточный объем не компенсирует перекос, загрязнение или повреждение поверхности и может осложнить сборку. Герметик наносят непрерывным контролируемым валиком, затем соединяют фланцы с минимальным боковым смещением. Если стык продолжает протекать, сначала выясняют причину отказа.

Когда вместо герметика нужен анти-вибрационный узел?

Компенсирующий узел рассматривают, когда требуется не только уплотнить стык, но и снизить передачу вибрации или компенсировать смещение в трубопроводе. Герметик заполняет микронеровности между фланцами, но не выполняет функцию виброразвязки. Выбор зависит от конструкции системы и задачи соединения.

Заключение

Чтобы сохранить герметичность фланцевого соединения при постоянной вибрации, подбирают материал под жесткие металлические поверхности, проверяют зазор и рабочие условия, тщательно очищают фланцы и правильно собирают стык. Анаэробный герметик эффективен при соблюдении этих условий, но не заменяет исправление геометрии или компенсирующий узел.

Следующий шаг - осмотреть соединение, оценить состояние поверхностей и сопоставить фактический зазор с требованиями спецификации выбранного герметика. После сборки контролируйте герметичность и вибрацию в ходе эксплуатации, а при повторной утечке определите причину до повторного нанесения уплотнителя.
