Как подобрать фильтровальное полотно для очистки волочильной эмульсии

Для очистки волочильной эмульсии фильтровальное полотно подбирают по размеру и типу загрязнений, требуемой тонкости фильтрации, расходу жидкости и химической совместимости материала. Значение «70 мкм» само по себе не гарантирует нужный результат: свойства полотна и конструкция фильтра тоже влияют на то, какие частицы оно задержит и с какой скоростью будет пропускать эмульсию.

Статья поможет инженерам и техническим специалистам сопоставить параметры полотна с условиями работы линии, а закупщикам - сверить предложения поставщиков по понятным критериям. Разберем, когда выбирать тонкую или более грубую фильтрацию, чем различаются сетка и нетканый материал и как связать выбор фильтровального полотна с работой оборудования для волочильного стана.

Как подобрать фильтровальное полотно для волочения по загрязнениям

Начинать выбор стоит с определения того, что именно попадает в эмульсию.

На волочильных линиях это могут быть металлическая пыль и мелкая стружка, а в других процессах к ним добавляются неметаллические примеси. Фильтровальные материалы задерживают загрязнения механически: для этого используют ткань, бумагу, нетканые полотна и проволочные сетки. Результат зависит не только от материала, но и от конструкции фильтра.

Для фильтрации волочильных эмульсий в промышленной практике встречается диапазон 10-50 мкм. Он служит ориентиром для подбора, а не универсальной настройкой: фактическое значение зависит от размера частиц и цели очистки. Если в жидкости преобладают крупные загрязнения и важен высокий расход, может подойти более грубая фильтрация. При заметном содержании мелкой металлической пыли стоит рассматривать более тонкое полотно.

Удобно сначала описать загрязнение, а затем сопоставить его с характеристиками материала:

• Если в эмульсии много крупной стружки, оцените, достаточно ли грубого фильтра для ее удаления.

• Если присутствует мелкая металлическая пыль, сравните полотна с заявленной тонкостью в диапазоне 10-50 мкм.

• Если загрязнения неоднородны, уточните, какие частицы нужно задерживать в первую очередь и какой остаток допустим для процесса.

Для более грубой предварительной очистки можно учитывать ориентир 50-100 мкм, характерный для ряда технологий микрофильтрации и гидроциклонов. Однако это не характеристика любого фильтровального полотна и не прямое указание на нужный размер пор. При выборе важно сверяться с параметрами конкретной фильтрующей среды и оборудования.

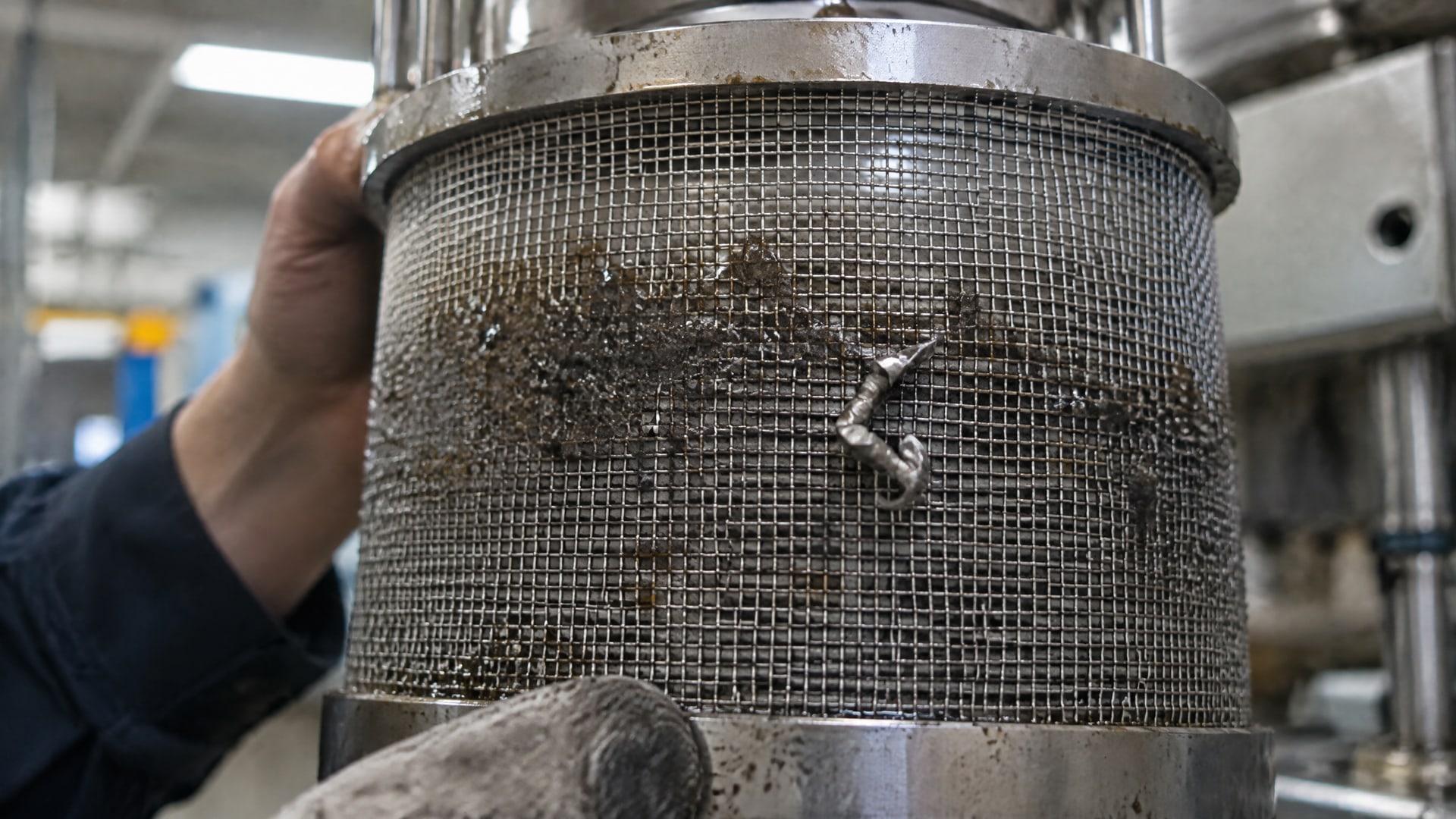

Подойдет ли сетка фильтра 70 микрон

Сетка фильтра 70 микрон может быть уместна, если такой тонкости достаточно для конкретного загрязнения и производительности системы.

Но считать ее подходящей для любой волочильной эмульсии нельзя. В материалах для подобных систем встречаются полотна с тонкостью 10-50 мкм, а для других фильтрующих материалов указаны диапазоны 15-50 мкм и 15-70 мкм. Эти значения описывают разные материалы и не означают, что они взаимозаменяемы в любом фильтре.

Главное - уточнить, что именно поставщик называет тонкостью фильтрации и как этот параметр соотносится со структурой полотна. Для одного материала цифра в микрометрах может сопровождаться определенными показателями проницаемости и грязеемкости, а для другого те же значения не гарантируют одинаковой работы. Поэтому сравнивать полотна только по числу «мкм» недостаточно.

Не стоит также исходить из правила «чем мельче, тем лучше». Плотное полотно может увеличить сопротивление потоку и быстрее забиться. Открытое полотно пропускает жидкость легче, но может задерживать меньше мелких включений. Инженерный выбор - это баланс между качеством очистки и пропускной способностью.

Учитывайте и структуру эмульсии. В исследовании по фильтрации эмульсий описан случай, когда устойчивые эмульсии с каплями размером до 24 мкм проходили через фильтры с порами 10-16 мкм без коалесценции. Этот пример показывает, что размер пор нельзя напрямую приравнивать к размеру капель или частиц загрязнения. Если задача связана с тонкой очисткой, целесообразно оценивать работу материала на реальной эмульсии, а не делать вывод только по маркировке.

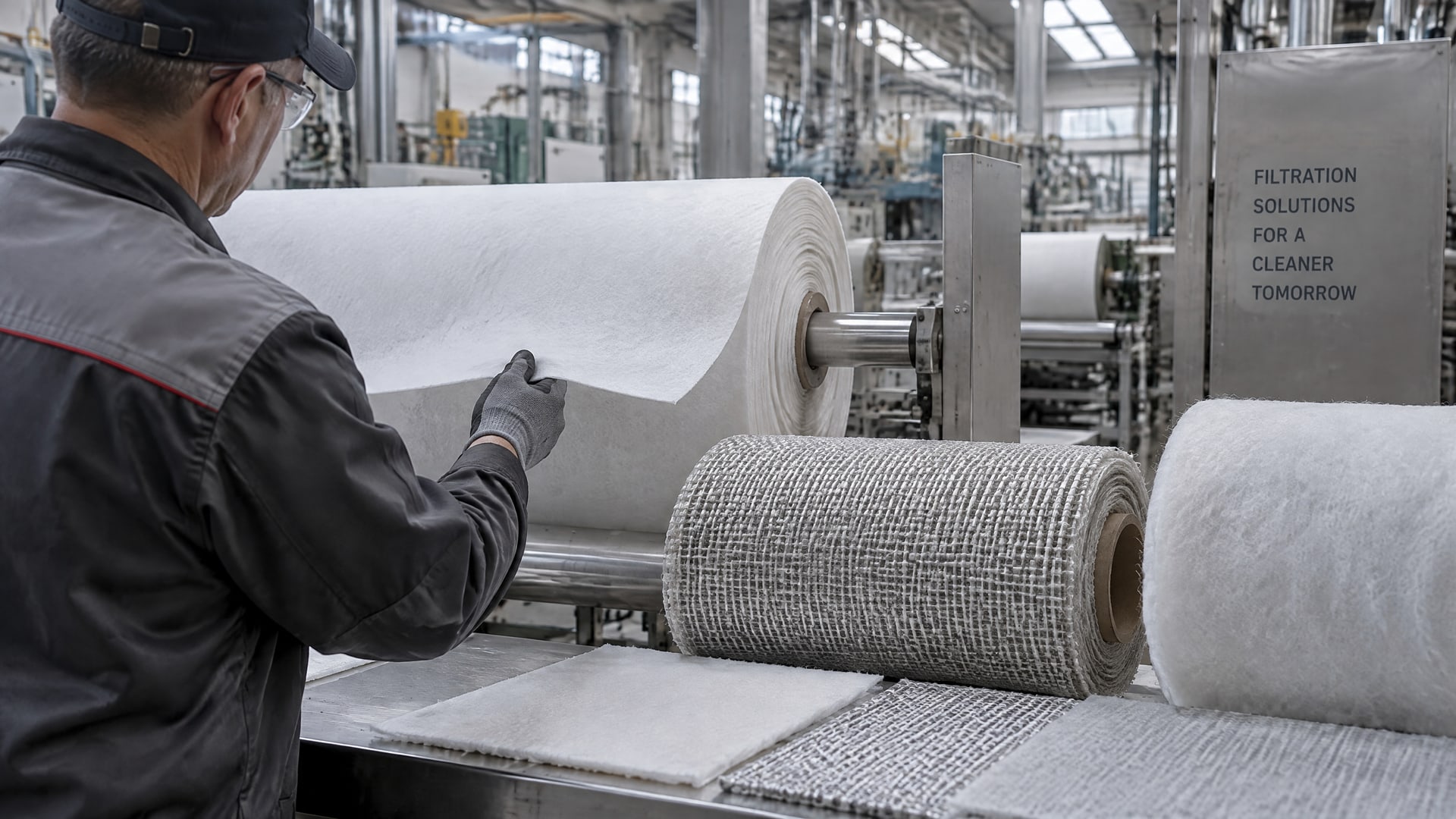

Как выбрать материал: ткань, бумага или нетканое полотно

В промышленных системах фильтрации применяют бумагу и ткань, нетканые фильтроматериалы и проволочные сетки.

Под словом «полотно» могут подразумевать разные типы фильтрующей среды, поэтому закупщику важно уточнять материал, структуру и заявленные рабочие параметры. Название категории само по себе не дает полной картины.

Для эмульсий в каталогах встречаются следующие диапазоны:

Микрометры показывают заявленную тонкость фильтрации, а граммаж и структура связаны с проницаемостью, прочностью и грязеемкостью материала. Эти параметры оценивают вместе: полотно с подходящим номинальным размером частиц может оказаться неудобным в работе, если оно не обеспечивает нужный расход или быстро забивается.

Материал выбирают с учетом состава и температуры среды. Для кислых сред указывают полипропилен, для ряда промышленных эмульсий - полиэфир или вискозу. Это не универсальная таблица совместимости: перед закупкой необходимо проверить, подходит ли конкретный материал к фактической эмульсии и условиям эксплуатации.

Также уточните ширину рулона и совместимость с фильтром. Для оборудования под волочильные эмульсии встречаются ширины 500, 710, 1000, 1500 и 2000 мм. Полотно подходящего состава и тонкости не решит задачу, если его ширина не соответствует конструкции системы или материал нельзя корректно установить.

Как связать фильтрацию с работой оборудования для охлаждения эмульсии волочильного стана

Фильтровальное полотно выбирают не отдельно от линии, а с учетом того, как устроена подача и циркуляция эмульсии.

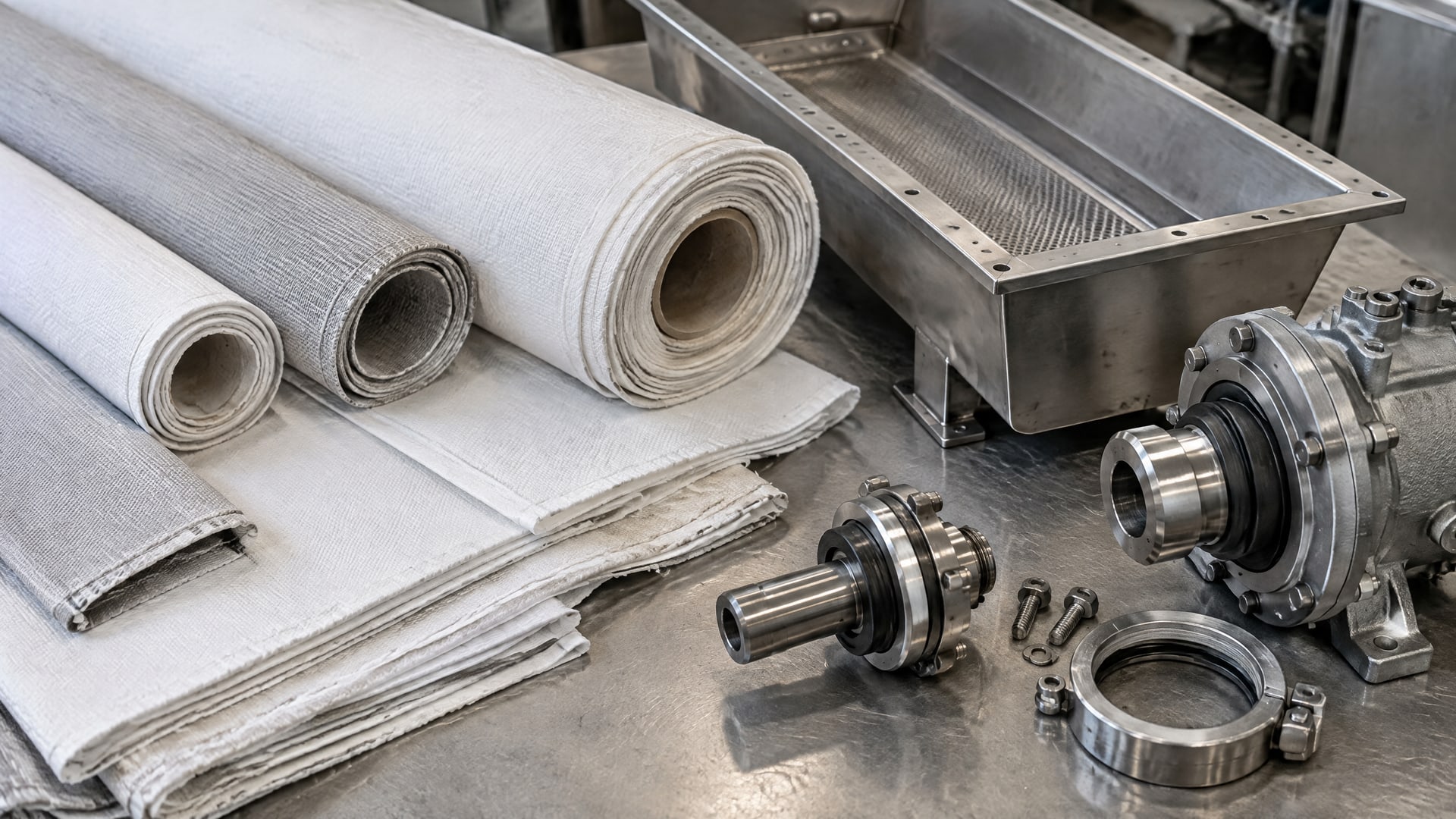

Для волочильных систем встречаются фильтры с шириной полотна от 500 до 2000 мм. В отдельных конструкциях используется гравитационный, или самотечный, режим, который помогает снизить энергозатраты. Эти особенности влияют на подбор расходных материалов и на организацию обслуживания.

Для оборудования для охлаждения эмульсии волочильного стана важно сопоставить характеристики полотна с пиковым расходом жидкости, ее вязкостью и допустимым перепадом давления. Если материал слишком плотный, сопротивление потоку может возрасти, а полотно быстрее засорится. Если оно слишком открытое, мелкие включения могут проходить дальше. Поэтому полезно оценивать одновременно требуемую чистоту эмульсии и устойчивую пропускную способность фильтра.

Волочильные фильтры могут работать непрерывно или циклически в автоматическом режиме. Автоматизация облегчает контроль уровня жидкости и помогает снижать простои оборудования, но не отменяет правильного подбора полотна. При сравнении систем уточните, как именно подается материал, как удаляются накопленные загрязнения и какое полотно допускает конструкция.

Очистка эмульсии помогает удалять медную и другую металлическую пыль, а также поддерживать стабильность процесса. В материалах по оборудованию отмечается связь фильтрации с ресурсом волок и роликов, обрывностью и качеством обработки. Для оценки результата сравнивайте состояние эмульсии и работу линии до и после изменения фильтрации, а не только паспортную цифру на рулоне.

Почему слишком тонкая фильтрация не всегда эффективнее

Плотность полотна влияет на сопротивление потоку.

Чем строже требования к задержанию мелких частиц, тем важнее проверить, сохраняется ли нужная производительность системы. Если материал быстро забивается, возрастает частота его замены, а подача эмульсии может стать нестабильной. Если же полотно слишком открытое, фильтр пропускает часть взвеси, ради удаления которой его установили.

При фильтрации нужно различать загрязнения и эмульсионные капли. В материалах по устойчивым эмульсиям приводится размер капель до 24 мкм и прохождение через фильтры с порами 10-16 мкм без коалесценции. Эти данные не задают готовый режим для конкретной линии, но напоминают: мелкие поры не обязательно означают, что эмульсия будет очищаться лучше без влияния на ее свойства.

Подбор фильтровального полотна волочение стоит вести по нескольким параметрам одновременно:

• Размер и тип частиц, которые требуется задерживать.

• Заявленная тонкость фильтрации и структура материала.

• Проницаемость и грязеемкость полотна.

• Пиковый расход эмульсии и допустимый перепад давления.

• Химическая совместимость с рабочей средой и ее температурой.

• Ширина рулона и соответствие фильтрующему оборудованию.

Если поставщик предлагает несколько полотен с близкой тонкостью, сравните их граммаж и материал. Например, диапазон 20-100 г/м² показывает, что полотна могут заметно различаться по массе на единицу площади. Сам по себе граммаж не определяет качество очистки, поэтому его рассматривают вместе с характеристиками структуры и пропускной способности.

Как проверить выбор перед закупкой

Прежде чем заказывать рулоны для постоянной эксплуатации, составьте перечень требований к полотну.

Включите в него целевую тонкость, материал, ширину, условия контакта с эмульсией и параметры работы фильтра. Такой список позволит снабженцу сравнить предложения по одинаковым характеристикам, а инженеру - проверить, подходит ли материал конкретной системе.

Попросите поставщика пояснить, как определена указанная тонкость фильтрации и какие данные доступны по проницаемости и грязеемкости. Если в документации приведены только микрометры, этого может быть недостаточно для оценки поведения полотна при реальном расходе. При необходимости сравните несколько вариантов на рабочей эмульсии и зафиксируйте пропускную способность, скорость засорения и качество очистки.

При подборе можно использовать такие контрольные вопросы:

• Какое загрязнение нужно задерживать и какого размера частицы преобладают?

• Подходит ли материал полотна для состава и температуры эмульсии?

• Соответствуют ли ширина рулона и конструкция фильтра друг другу?

• Как меняются сопротивление потоку и скорость засорения при переходе на более тонкое полотно?

• Достаточно ли заявленной тонкости для очистки без избыточного снижения расхода?

В материалах по нетканым материалам и текстильным изделиям упоминаются методы испытаний и документы ISO, но универсальный ГОСТ или ISO именно для фильтрации волочильной эмульсии в рассмотренных материалах не указан. Поэтому не стоит выбирать полотно по предположению о едином нормативном значении. Важнее проверить техническую документацию материала и подтвердить его пригодность для конкретного процесса.

Часто задаваемые вопросы

Всегда ли подойдет сетка фильтра 70 микрон для волочильной эмульсии?

Нет. Подходящая тонкость зависит от размера и типа загрязнений, требуемой чистоты и конструкции фильтра. Для волочильных эмульсий встречается диапазон 10-50 мкм, а также полотна с другими заявленными значениями. Сравнивайте не только число в микрометрах, но и материал, структуру, пропускную способность и грязеемкость.

Что важнее при выборе полотна: микрометры или граммаж?

Оба параметра важны, но описывают разные свойства. Тонкость в микрометрах помогает оценить, какие частицы материал должен задерживать, а граммаж и структура связаны с проницаемостью, прочностью и грязеемкостью. Для выбора сравнивайте их вместе с расходом эмульсии и допустимым перепадом давления.

Можно ли использовать одно полотно для разных волочильных эмульсий?

Не всегда. Материалы отличаются химической совместимостью, а подходящий вариант зависит от состава и температуры среды. Для кислых сред указывают полипропилен, для ряда промышленных эмульсий - полиэфир или вискозу. Перед заменой проверьте характеристики конкретного полотна и его совместимость с рабочей жидкостью.

Есть ли единый стандарт на фильтровальное полотно для волочильной эмульсии?

В рассмотренных материалах не указан универсальный ГОСТ или ISO, который задает требования именно для такой задачи. При закупке сверяйте характеристики полотна, материал, размер пор и методы испытаний, указанные поставщиком. Если параметры не позволяют сравнить варианты, запросите дополнительные данные или проведите проверку на рабочей эмульсии.

Заключение

Фильтровальное полотно для очистки волочильной эмульсии подбирают по загрязнениям, требуемой тонкости, расходу и химической совместимости. Значение 70 мкм не подходит автоматически для любой линии: слишком грубый материал может пропускать мелкие частицы, а чрезмерно плотный - повышать сопротивление потоку и быстрее забиваться. При сравнении полотен учитывайте также их структуру, граммаж, ширину и соответствие конструкции фильтра.

Следующий шаг - описать загрязнения и режим работы системы, затем запросить у поставщиков параметры нескольких подходящих полотен. Сопоставьте характеристики и, если это возможно, проверьте выбранный материал на рабочей эмульсии до закупки партии.
