Коэффициент трения молибдена: сравнение покрытий с дисульфидом молибдена и графитом

Под коэффициентом трения молибдена обычно подразумевают показатель покрытия с дисульфидом молибдена, или MoS₂. Сам по себе этот показатель не позволяет выбрать состав: результат зависит от нагрузки, температуры, влажности, движения и связующего покрытия. MoS₂ лучше работает при высоких нагрузках, графит эффективен при низких, а их сочетание помогает сбалансировать свойства сухой пленки.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые выбирают твердосмазочное покрытие для направляющих, крепежа, втулок или трубопроводной арматуры. Разберем, чем отличаются MoS₂ и графит, когда применяют их сочетание, какие параметры учитывать при нанесении и почему сухое покрытие нельзя считать прямой заменой маслу.

Что означает коэффициент трения молибдена

Формулировка «коэффициент трения молибдена» не описывает универсальную характеристику чистого металла.

В прикладной задаче речь чаще идет о покрытии, содержащем дисульфид молибдена, графит или оба компонента. Поэтому число без сведений о составе, нагрузке и условиях испытания не дает достаточного основания для выбора.

В исследовании композитного покрытия с эпоксидной матрицей коэффициент трения составил 0,041 при масляной смазке и 0,049 без масла. Оба результата получили при нагрузке 200 Н. Это данные конкретной системы и режима испытаний, а не гарантированные значения для любого твердосмазочного покрытия с MoS₂.

Для других покрытий с MoS₂ и графитом в исследовании поршневой юбки указаны значения коэффициента трения 0,12-0,14. Сопоставлять их напрямую с результатами 0,041 и 0,049 некорректно: различаются исследуемые системы и условия. Практический вывод не в том, что одно число всегда лучше другого, а в необходимости проверять, при каких нагрузке, смазочном режиме и конструкции получен результат.

Почему одного значения недостаточно

Коэффициент трения не показывает сам по себе, как долго прослужит покрытие. При выборе также учитывают нагрузку, скорость и характер движения, температуру, влажность, состояние поверхности и тип связующего. Для сухих покрытий с MoS₂ в материалах отдельно отмечено влияние водяного пара: изменение влажности может менять трибологическое поведение.

Испытательный результат полезен для сравнения вариантов только при сопоставимых условиях. Если в документации приведено одно значение, уточните методику и режим испытания, а затем сверяйте их с условиями узла. В качестве примера испытательного стандарта в обзорном материале упоминается ASTM D1894, однако применимость конкретного метода следует проверять для задачи и отрасли.

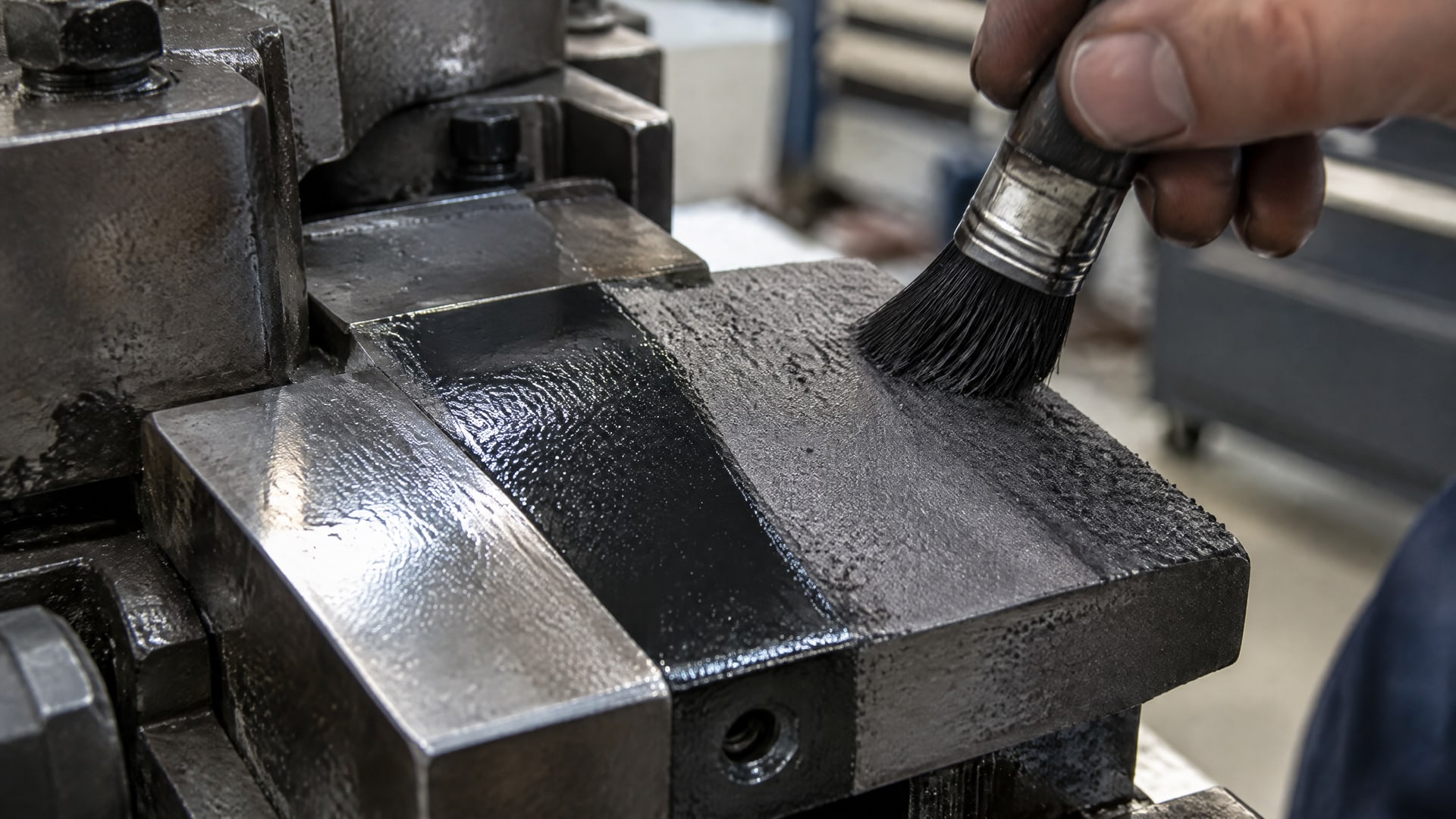

Твердосмазочное покрытие с молибденом и графитом: различия компонентов

MoS₂ и графит не взаимозаменяемы.

В исследовании композитного покрытия графит лучше работал при низких нагрузках, а дисульфид молибдена проявлял преимущество при высоких благодаря более высокой несущей способности. Их совместное применение позволяет сочетать свойства компонентов, но результат зависит от состава и условий работы.

Для MoS₂ описана способность сохранять низкий коэффициент трения при экстремально высоком контактном давлении: в отчете Бюро мелиорации США указано давление свыше 300 000 psi. Это характеристика, приведенная для MoS₂ в контексте высоких контактных давлений. Ее не следует переносить на произвольное готовое покрытие без учета состава и испытаний.

Данные по высокотемпературному трению также показывают, почему важен состав. Для покрытия на основе MoS₂ добавление 20-33 мас.% графита снижало коэффициент трения и износ при 200 °C. Это результат исследования конкретной композиции, а не универсальная пропорция для всех покрытий. Выбирать процентное содержание компонентов по одному примеру нельзя.

Где уместно сочетание MoS₂ и графита

Сухие покрытия с этими твердыми смазочными материалами применяют на направляющих, скользящих парах, резьбовых соединениях, крепеже, втулках и гильзах. Такие решения рассматривают для узлов с высокими нагрузками и низкими или средними скоростями, а также для колебательного движения. Для высокоскоростных режимов источники не дают основания считать подобные покрытия универсальным выбором.

При подборе сравнивайте не только коэффициент трения. Уточните, какой компонент отвечает за нужный режим нагрузки, в какой среде работает узел и насколько условия испытания похожи на эксплуатацию. Если важен баланс работы при разных нагрузках, композиция MoS₂ и графита может быть уместнее, чем ставка на один наполнитель.

Как выбрать покрытие для нагрузки, температуры и влажности

Режим работы узла задает требования к покрытию.

MoS₂ особенно уместен там, где важны высокие нагрузки, граничное трение и смазывание без жидкого масла. Графит или композицию с графитом рассматривают, когда нужен другой баланс свойств, в том числе работа при низких нагрузках. Окончательный выбор зависит от всей совокупности условий.

Температурные значения из технических материалов относятся к отдельным составам. Для одной промышленной системы с MoS₂ и графитом указан диапазон от -70 °C до 250 °C, а температура отверждения составляет 150 °C. Эти параметры нельзя переносить на любые покрытия с теми же наполнителями: они характеризуют конкретную систему.

Не менее важна влажность. Трибологическое поведение сухих покрытий с MoS₂ может зависеть от водяного пара, поэтому состав проверяют с учетом реальной атмосферы и возможных изменений среды. Низкий коэффициент трения, измеренный при одних условиях, не подтверждает такой же результат в другом климате или в присутствии влаги.

В каких случаях масло не заменяется покрытием

Покрытие и жидкая смазка работают по разным схемам. Сухую пленку рассматривают, когда масло или пластичная смазка конструктивно недоступны или нежелательны. Это не означает, что покрытие подходит на замену любой масляной системе: сначала проверяют тип движения, нагрузку, скорость и среду.

Для медленного, среднего и колебательного движения сухие антифрикционные системы с MoS₂ и графитом могут быть практичным вариантом. Если узел работает на высокой скорости, необходим отдельный анализ режима: имеющиеся данные описывают преимущественно низкие и средние скорости, а также тяжелые нагрузки. Подбирать покрытие только по упоминанию «работы без масла» недостаточно.

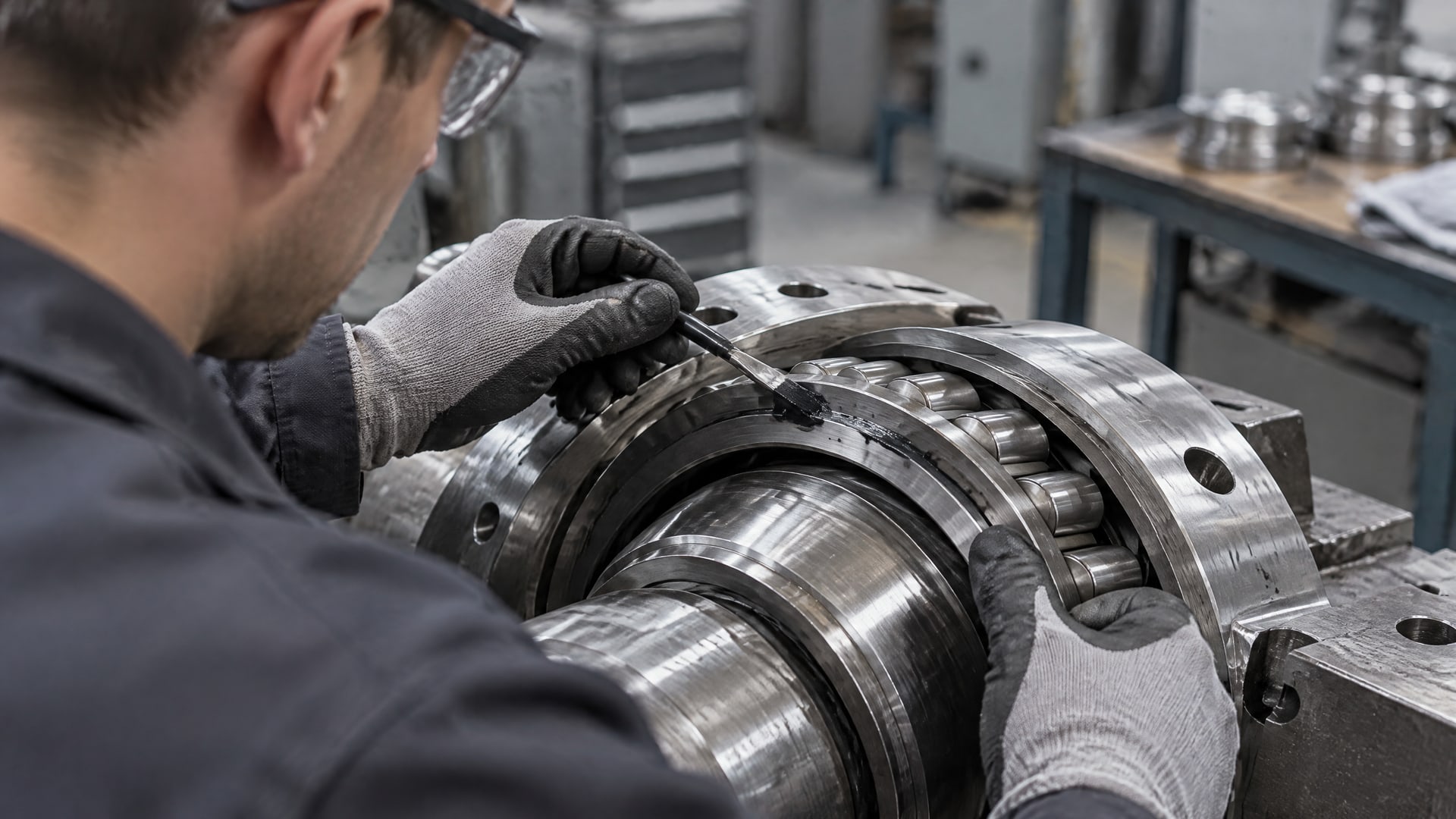

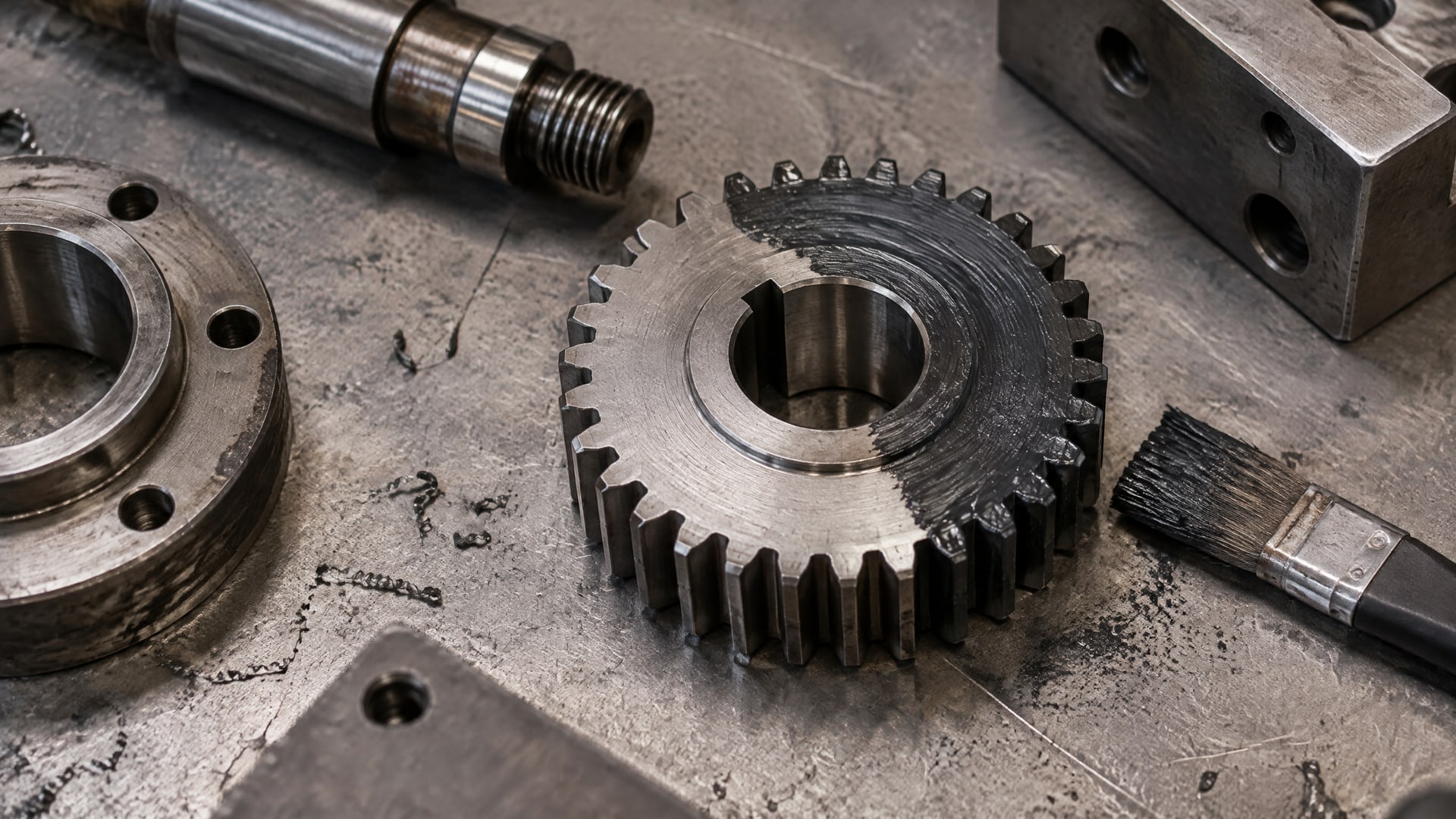

Подготовка поверхности и нанесение сухой пленки

Результат зависит не только от состава, но и от подготовки основания.

Для сухих антифрикционных покрытий указываются очистка и обезжиривание поверхности; в отдельных случаях применяют фосфатирование или абразивную подготовку, чтобы улучшить адгезию. Конкретный способ выбирают по материалу детали и требованиям к покрытию.

Толщина также привязана к конкретному продукту. Для одного из сухих покрытий указана рекомендуемая пленка 5-20 мкм. Это не общий норматив для всех твердосмазочных составов. Избыточная или недостаточная толщина может повлиять на свойства слоя, поэтому соблюдают параметры, установленные для выбранного покрытия.

Режим отверждения нельзя отделять от инструкции по нанесению. Для одной системы с MoS₂ и графитом указан нагрев до 150 °C, тогда как для других сухих покрытий условия могут отличаться. До запуска работ проверяют подготовку основания, способ нанесения, толщину и режим сушки или отверждения. Если изменить один из этих этапов, сравнение коэффициентов трения с опубликованными данными может потерять смысл.

Что проверить перед запуском

• Материал детали и допустимый способ подготовки поверхности.

• Требуемую толщину пленки для выбранного покрытия.

• Температурные условия эксплуатации и нанесения.

• Тип движения, нагрузку и скорость узла.

• Наличие влаги и водяного пара в рабочей среде.

Покрытие на основе MoS₂ и графита для трубопроводной арматуры

В арматуре покрытие рассматривают, когда жидкая смазка недоступна, нежелательна или может вытесняться из зоны контакта.

Для таких узлов важно оценить не только нагрузку, но и движение, температуру, влажность и состояние сопрягаемых поверхностей. Если в работе есть колебательное движение, сухое покрытие может соответствовать типу режима, описанному для подобных систем.

При выборе необходимо учитывать ограничения: покрытие не равно маслу и не становится универсальным решением для любого узла. Для MoS₂ имеет значение воздействие водяного пара, а скоростной режим нельзя игнорировать. Также важна подготовка поверхности: очистка и обезжиривание, а при необходимости - абразивная или химическая подготовка, предусмотренная технологией конкретного состава.

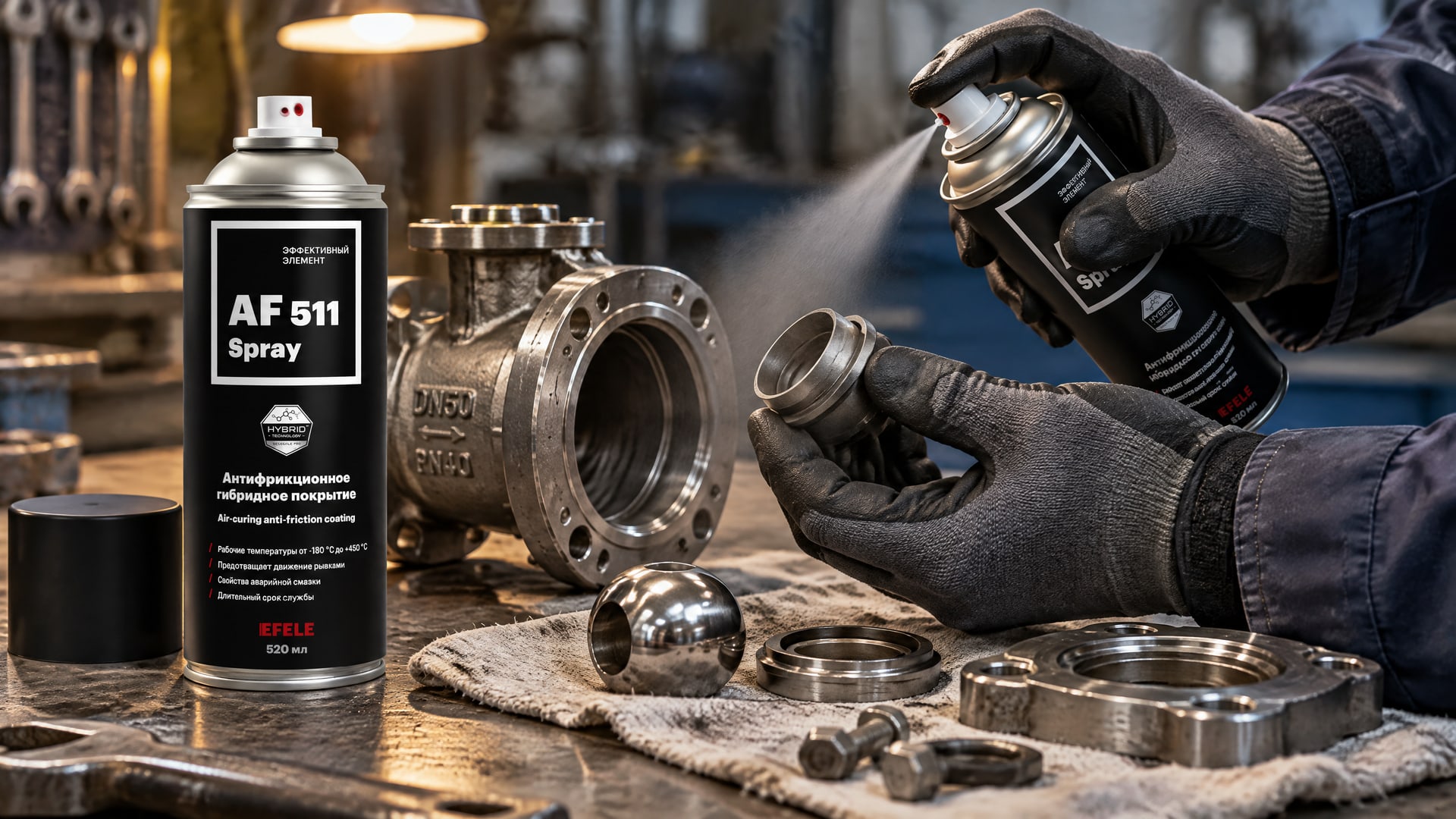

Если для арматуры требуется сухая пленка с двумя твердыми смазочными компонентами, EFELE AF-511 Spray содержит дисульфид молибдена и графит и предназначен для снижения трения и износа в трубопроводной арматуре, работающей в широком диапазоне температур. Такой вариант рассматривают, когда узлу нужна сухая система смазывания, а не масляная пленка. Перед внедрением сверяются со спецификацией покрытия и сопоставляют условия нанесения с режимом эксплуатации арматуры.

Для закупщика важны не только состав и стоимость покрытия, но и возможность предсказуемо применять его в технологическом процессе. Инженеру необходимо подтвердить соответствие режима движения, нагрузки и среды заявленной области применения. Если данных для оценки недостаточно, сначала проводят проверку на реальной детали или испытательном узле, а не переносят опубликованные показатели трения напрямую.

Часто задаваемые вопросы

Можно ли использовать дисульфид молибдена вместо масла?

Не во всех случаях. Покрытие с MoS₂ применяют, когда жидкая смазка конструктивно недоступна или нежелательна, но это другая схема смазывания. При выборе учитывают нагрузку, скорость, тип движения, температуру и влажность. Покрытие нельзя считать прямой заменой любой масляной системе без проверки условий узла.

Графит и дисульфид молибдена взаимозаменяемы?

Нет. Графит лучше проявляет себя при низких нагрузках, а MoS₂ имеет более высокую несущую способность и подходит для высоких нагрузок. В некоторых покрытиях их используют вместе, чтобы сбалансировать свойства. Итог зависит от состава, связующего и условий работы, поэтому компоненты нельзя выбирать только по названию.

Как влажность влияет на покрытие с MoS₂?

Водяной пар может менять трибологическое поведение сухого покрытия с MoS₂. Поэтому при выборе учитывают не только нагрузку и температуру, но и реальную влажность рабочей среды. Показатель трения, полученный в одном климате, не гарантирует такого же результата в других условиях.

Какую толщину сухого покрытия выбирать?

Толщину определяют по спецификации конкретного покрытия и технологии нанесения. Для одного из рассмотренных составов указана пленка 5-20 мкм, но этот диапазон нельзя считать общим для всех систем с MoS₂ и графитом. Важны также подготовка основания и режим отверждения.

Заключение

Коэффициент трения молибдена не дает достаточного ответа без уточнения, идет ли речь о покрытии с MoS₂, какие компоненты входят в его состав и при каких условиях получен показатель. MoS₂ ориентирован на высокие нагрузки, графит лучше работает при низких, а их сочетание может сбалансировать свойства. При выборе учитывают также влажность, температуру, скорость и подготовку поверхности.

Следующий шаг для инженера или снабженца - собрать условия работы узла, сверить их со спецификацией выбранного покрытия и проверить требования к нанесению. Для арматуры отдельно оценивают возможность применения сухой пленки вместо жидкой смазки и при необходимости подтверждают результат испытанием на реальной детали.
