Коррозия металла от СОЖ: как защитить оборудование от ржавчины

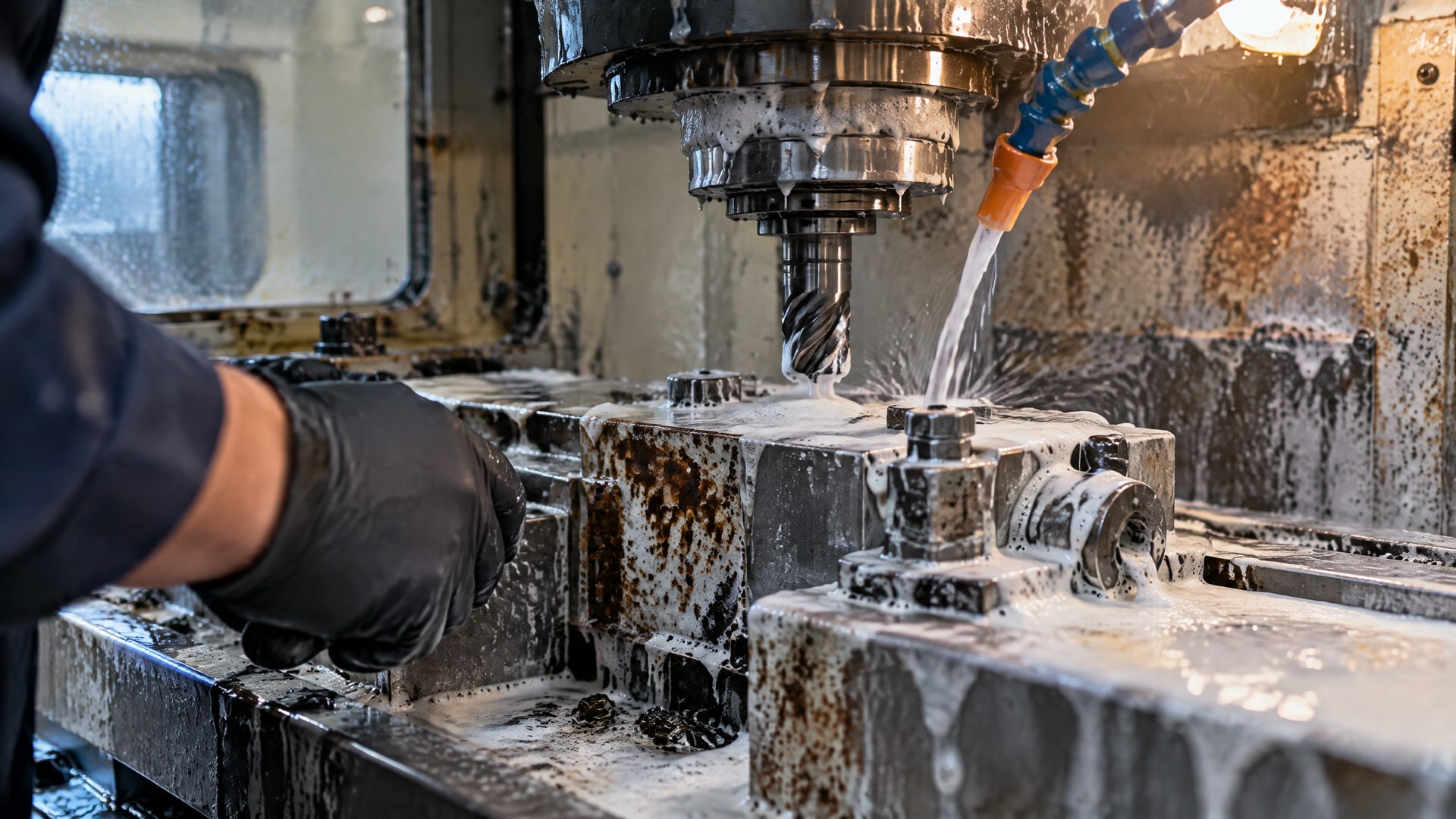

Коррозия на деталях станков и оборудования, вызванная охлаждающе-смазывающей жидкостью, - одна из главных проблем при эксплуатации систем жидкостного охлаждения. Многие закупщики и инженеры считают, что если СОЖ хорошо смазывает, то коррозия исключена. На практике это не так: смазывающие и антикоррозионные свойства оцениваются совершенно отдельно, и ржавчина развивается из-за других факторов - из-за дисбаланса pH, неправильного качества воды, застойных зон в системе и неподходящего пакета ингибиторов. Статья поможет инженерам и снабженцам разобраться, почему коррозия появляется, как ее диагностировать и какие конкретные шаги предпринять, чтобы обезопасить оборудование на длительный срок.

Почему коррозия развивается в системах с СОЖ

Коррозия в системах жидкостного охлаждения - это химическая реакция между несбалансированной СОЖ и металлами.

На практике жидкость становится агрессивной из-за трех групп факторов.

Химические факторы: pH и щелочность. Главный показатель, определяющий коррозионную агрессивность СОЖ, - ее кислотность. Если pH опускается ниже 8,5, жидкость начинает атаковать черные металлы, алюминий, медь и латунь. При длительной эксплуатации без контроля pH может упасть на 1-2 единицы, и тогда коррозия развивается незаметно, покуда инженер не обнаружит потемнение металла или изменение его шероховатости. Резервная щелочность (объем кислоты, которую СОЖ способна нейтрализовать) служит защитным буфером; если она выработана, pH начинает падать резко.

Физические факторы: растворенный кислород и углекислота. В контурах с водой или водной эмульсией кислород и CO2 растворяются в жидкости. На стальных поверхностях они инициируют электрохимическую коррозию. Особенно опасна ситуация, когда в систему неправильно залита вода - с высоким содержанием кислорода, солей и микроорганизмов.

Режимные факторы: застойные зоны, турбулентность и температура. Участки системы, где жидкость не циркулирует (мертвые зоны), становятся очагами локальной коррозии. Напротив, слишком высокая скорость потока при турбулентности вызывает эрозионно-коррозионный эффект: металл теряет защитную пленку ингибиторов, и под ней начинается окисление. Повышенная температура жидкости (выше 60 °C) ускоряет все химические реакции.

При правильной диагностике часто оказывается, что проблема не в самой СОЖ, а в том, как ее используют и обслуживают.

Как стандарты испытаний определяют антикоррозионные свойства

Производители и инженеры оценивают устойчивость СОЖ к коррозии с помощью стандартизированных лабораторных тестов.

Знание этих стандартов поможет при выборе жидкости и при анализе ее свойств.

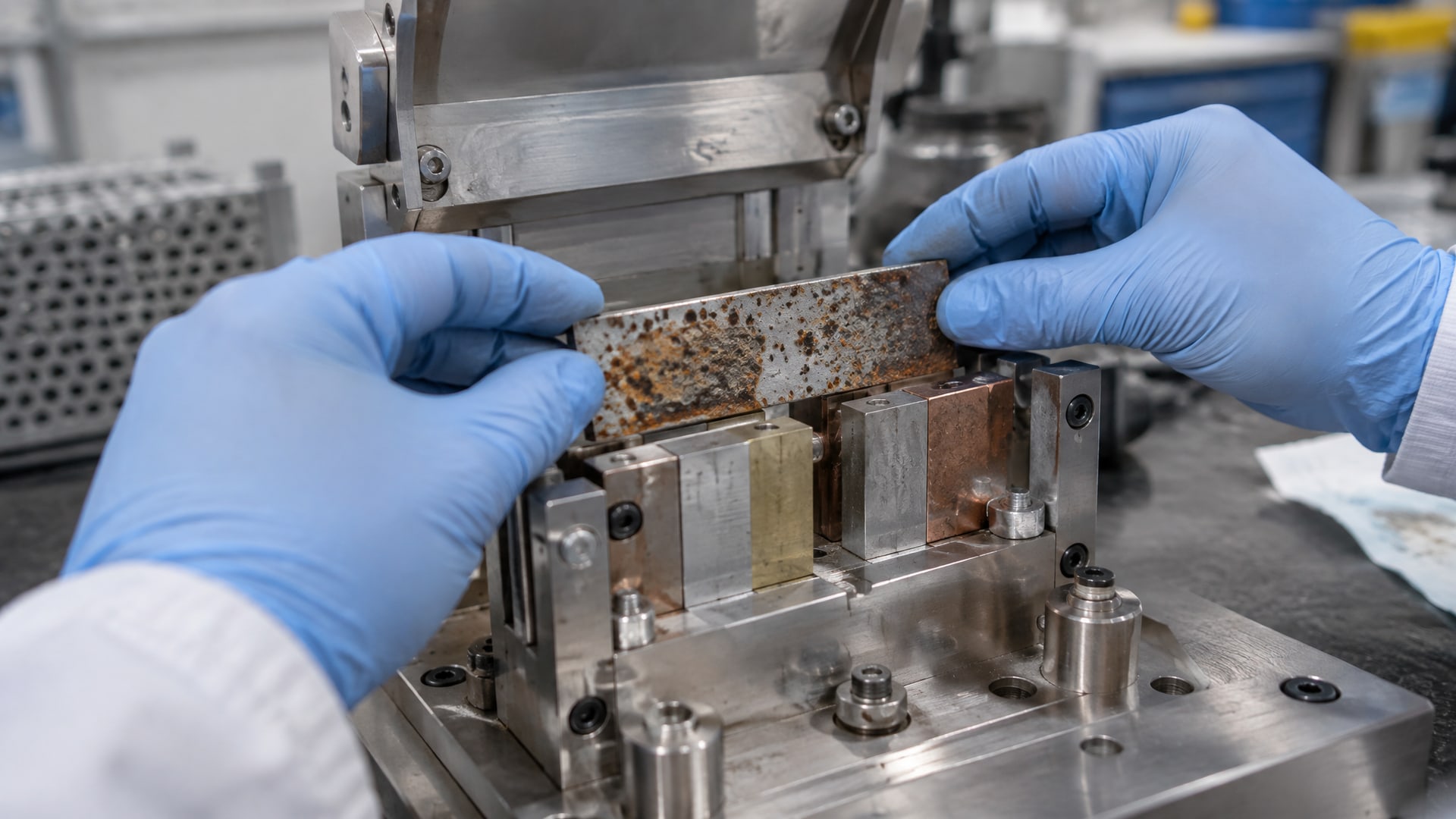

ASTM D1384 - мультиметаллический тест на коррозию. Это один из самых базовых и широко распространенных тестов. В одном испытании одновременно проверяется коррозионное воздействие жидкости на сталь, медь, латунь, алюминий и чугун. Образцы каждого металла погружают в СОЖ при определенной температуре и времени выдержки, а затем измеряют потерю массы. Стандарт задает максимально допустимые скорости коррозии: для стали и железа не должны превышать определенные пороги, для алюминия - свои. Если хотя бы один металл выходит за пределы нормы, СОЖ считается неподходящей. ASTM D1384 - главный критерий на практике; если СОЖ прошла этот тест, коррозионная защита в обычных условиях гарантирована.

ASTM D1287 - измерение pH. Стандартный метод определения кислотности. Любая ответственная СОЖ должна иметь документированное значение pH в пределах 8,5–11. Если в каталоге или ТУ этого показателя нет, это повод задать вопрос поставщику. Регулярное измерение pH (раз в месяц-два) - самый быстрый и дешевый способ отслеживать состояние жидкости.

ASTM D1121 - резервная щелочность. Этот метод показывает, какой объем кислоты способна нейтрализовать единица СОЖ. Высокий резерв щелочности означает, что жидкость дольше останется в нейтральном диапазоне pH даже при попадании кислотных загрязнений (продуктов окисления, кислоты от сварки). На практике резервная щелочность падает медленнее, чем pH, поэтому ее контроль помогает предсказать, когда нужна смена жидкости.

ASTM D4340 - коррозия алюминиевых сплавов в условиях теплопередачи. Если в системе охлаждения есть алюминиевые детали, насосы или теплообменники, обычного ASTM D1384 может быть недостаточно. ASTM D4340 проверяет защиту алюминия при циркуляции СОЖ с нагревом, что ближе к реальным условиям эксплуатации. Кавитационная и эрозионно-коррозионная стойкость алюминиевых насосов проверяется отдельным методом (ASTM D2809).

ASTM D7820 - ускоренное испытание на коррозию. Применяется для быстрой оценки коррозионной устойчивости в агрессивных условиях; может использоваться при разработке новых рецептур.

Практическая рекомендация: при выборе СОЖ требуй сертификат (или ТУ) с указанием результатов испытаний по ASTM D1384, D1287 и D1121. Для алюминиевых узлов добавь ASTM D4340. Это минимальный набор для уверенности в коррозионной защите.

Диагностика коррозии: что проверить в системе

Если на оборудовании обнаружены следы коррозии или вы подозреваете, что система работает в рисковых условиях, проведите систематическую диагностику.

Часто проблему удается выявить без разборки станка.

Контроль pH и состояния жидкости

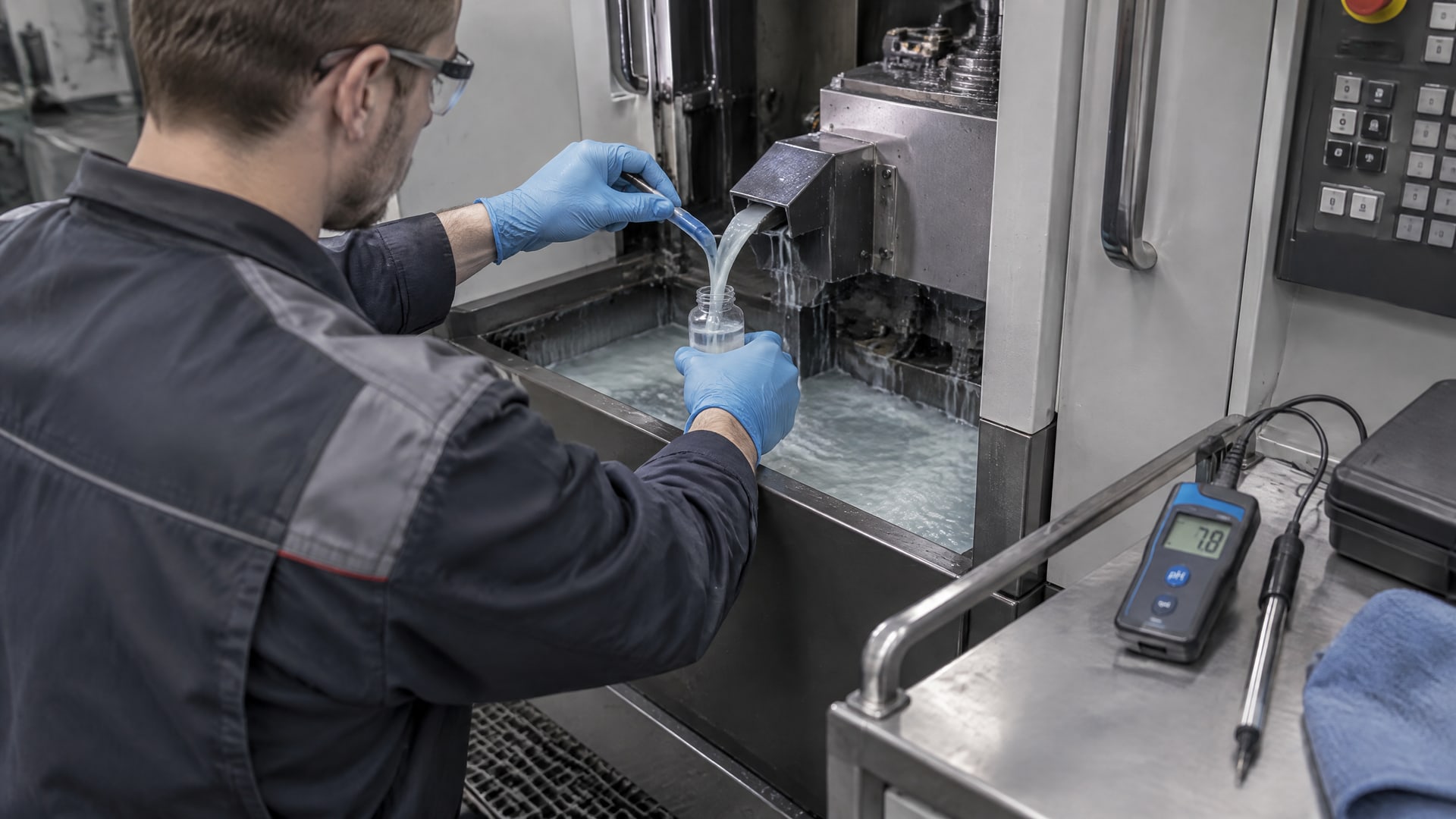

Возьмите пробу СОЖ из рабочего контура (не из резервуара, а из циркулирующей части). Измерьте pH портативным pH-метром или отправьте пробу в лабораторию. Если pH ниже 8,5 - это уже сигнал о развитии коррозии. Одновременно проверьте резервную щелочность; если она упала ниже 50% от исходной (это указано на канистре), жидкость теряет способность удерживать pH.

Визуально оцените жидкость: если она потемнела, помутнела или приобрела хлопьевидный осадок - это признак развившихся продуктов коррозии и окисления. Запах затхлости или кислотности указывает на микробиологическое загрязнение.

Качество воды для приготовления

Если СОЖ готовится из концентрата, критична качество воды. Используй деионизированную или дистиллированную воду, а не воду из скважины или крана. Избыток минералов, солей и растворенного кислорода в водопроводной воде ускоряет коррозию на 30-50%. Если воду для приготовления СОЖ забирают из одного источника, периодически анализируй ее на жесткость, электропроводность и микробиологическую чистоту.

Поиск застойных зон

Осмотри систему трубопроводов. Мертвые ветви, горизонтальные участки без уклона, углы с плохой циркуляцией - зоны, где жидкость стоит неподвижно. Там быстро развивается локальная коррозия, потому что жидкость теряет защитные свойства, и кислород начинает активно разъедать металл. При возможности исключи такие участки или установи обратный слив из всех ветвей.

Проверка скорости потока

Для водяных контуров рекомендуется скорость потока не более 8 ft/s (примерно 2,4 м/с) для холодной воды. Для горячей воды до 60 °C (140 °F) - не более 5 ft/s (1,5 м/с). Выше 60 °C - не более 3 ft/s (0,9 м/с). Слишком высокая скорость приводит к эрозионно-коррозионному эффекту и удалению защитной пленки с поверхности металла. Слишком низкая скорость способствует застою. Измери скорость по диаметру трубопровода и расходу; если выходит за пределы, перепроверь расход насоса или пересчитай диаметр трубопровода.

Практические меры по предотвращению коррозии

Профилактика коррозии дешевле и проще, чем ремонт оборудования.

Вот конкретный набор мер, которые могут применить инженеры и снабженцы.

Шаг 1: Выбор правильной СОЖ по стандартам испытаний. Не ограничивайся проверкой смазывающих свойств. Убедись, что выбранная жидкость прошла ASTM D1384, имеет pH в диапазоне 8,5–11 и подтвержденный резерв щелочности. Если в оборудовании есть алюминий, добавь требование ASTM D4340. Полностью сформулированные охлаждающие жидкости должны обеспечивать защиту без первоначальной дополнительной дозировки ингибиторов (SCA). Если поставщик рекомендует сразу добавлять присадки, это признак недостаточного исходного пакета ингибиторов.

Шаг 2: Правильное приготовление СОЖ. При разбавлении концентрата используй только деионизированную или дистиллированную воду. Соотношение концентрата и воды должно точно соответствовать ТУ - не пытайся сэкономить, уменьшив концентрацию. Недостаточная концентрация ингибиторов приведет к потере коррозионной защиты. После приготовления дай жидкости стабилизироваться (обычно 1-2 часа), прежде чем заливать в систему.

Шаг 3: Элиминирование застойных зон. Пересчитай геометрию контуров так, чтобы все магистрали циркулировали непрерывно. Если есть мертвые ветви, установи в них обратный слив или запорные клапаны. Удали внутренние заусенцы в трубопроводе, которые создают вихри и застой. На углах и переходах диаметров сглади геометрию, чтобы избежать турбулентности.

Шаг 4: Контроль параметров режима. Поддерживай скорость потока в пределах 1,5–2,4 м/с (в зависимости от температуры). Избегай перегрева жидкости выше 70 °C; если температура растет, проверь эффективность теплообменника. Не допускай охлаждения жидкости ниже 5 °C без необходимости; низкая температура замедляет циркуляцию защитных ингибиторов.

Шаг 5: Регулярный контроль состояния. Проверяй pH ежемесячно. Если pH упал ниже 8,5, сразу отправь пробу в лабораторию на анализ резервной щелочности и коррозионных продуктов. Замени часть жидкости или всю партию, если резерв щелочности упал ниже 50%. Не жди видимых следов коррозии - микроскопические изменения выявляются лабораторным анализом раньше.

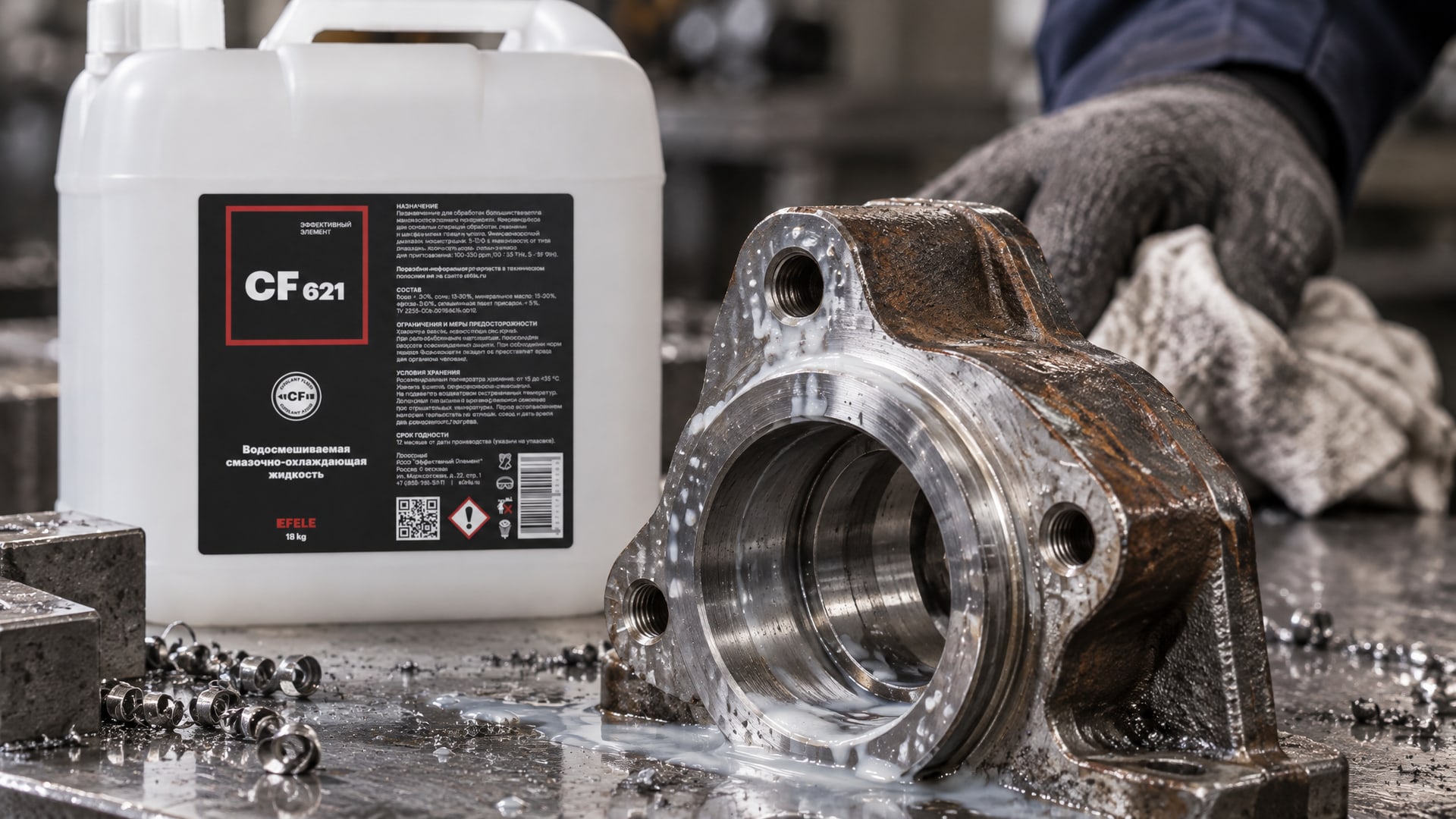

При выборе СОЖ, которая сочетает надежные антикоррозионные свойства с простотой использования, многие инженеры отдают предпочтение жидкостям, где производитель гарантирует защиту по всем основным металлам. Например, EFELE CF-621 как полусинтетическая универсальная СОЖ подходит для различных металлов в смешанных системах; это решение выбирают закупщики, которые хотят избежать постоянной смены жидкостей при переходе между типами оборудования.

Распространенные ошибки при борьбе с коррозией

Инженеры и снабженцы иногда предпринимают действия, которые усугубляют проблему, вместо того чтобы ее решить.

Ошибка 1: Произвольное увеличение концентрации СОЖ. Кажется логичным, что больше ингибиторов - больше защиты. На деле чрезмерная концентрация нарушает баланс пакета присадок, может привести к образованию осадков и ухудшению смазывающих свойств. Коррозия часто вызывается не дефицитом, а дисбалансом.

Ошибка 2: Добавление антикоррозионных присадок в готовую систему без анализа. Если коррозия уже развилась, просто влить в систему дополнительный пакет ингибиторов неправильно. Нужно сначала выяснить причину: упал pH из-за окисления, появились микробы, или геометрия системы неудачна. Без этого новые присадки либо не помогут, либо вызовут осаждение.

Ошибка 3: Игнорирование качества воды. Многие заливают в систему воду из-под крана и думают, что СОЖ все отфильтрует. На практике минерализованная и насыщенная кислородом вода быстро запускает коррозию алюминиевых деталей и насосов.

Ошибка 4: Замена всей партии СОЖ на более дешевую при первых признаках коррозии. Часто первопричина коррозии не в качестве жидкости, а в режиме работы или загрязнении. Смена жидкости без устранения причины приведет к рецидиву.

Ошибка 5: Полагание только на визуальный контроль. «Если нет ржавых потеков, значит все хорошо» - опасное заблуждение. Ранняя коррозия начинается на микроскопическом уровне; ее выявляют лабораторные тесты и измерение pH, а не осмотром глазом.

Частые вопросы и ответы о коррозии от СОЖ

Может ли коррозия развиться на новой СОЖ?

Да, если жидкость неправильно приготовлена (с использованием загрязненной воды), залита в систему с застойными зонами или если оборудование работает в экстремальных режимах (высокие температуры, турбулентность). Новизна жидкости не гарантирует ее коррозионную защиту, если условия эксплуатации неблагоприятны. Коррозия развивается из-за дисбаланса между СОЖ и средой, а не просто из-за возраста жидкости.

Почему pH падает быстро даже при хорошей СОЖ?

pH падает из-за окисления жидкости под действием кислорода, тепла и металлических загрязнений (железных частиц из износа). Если в контур попадает вода с высокой жесткостью, pH также падает быстрее. Регулярное профилактическое обслуживание системы (очистка фильтров, удаление воды) замедлит падение pH на 30-40%.

Можно ли использовать одну СОЖ для стали, алюминия и меди одновременно?

Теоретически да, но нужна универсальная жидкость, протестированная по ASTM D1384 со всеми этими металлами сразу. Не все СОЖ подходят; некоторые защищают сталь отлично, но агрессивны к алюминию. Перед покупкой требуй полный отчет об испытаниях, а не только общее обещание универсальности.

Что делать, если после замены СОЖ коррозия не прошла?

Значит, СОЖ - не причина проблемы. Проверь pH новой жидкости, качество воды при приготовлении, геометрию контура на предмет застойных зон, скорость потока и температурный режим. Отправь пробу сосредоточенной жидкости (перед разбавлением) в лабораторию; может быть, концентрат уже загрязнен. Часто решение требует не смены жидкости, а изменения условий эксплуатации.

Какие металлы больше всего подвержены коррозии от СОЖ?

Алюминий и медь более активны в электрохимическом отношении и требуют лучшей защиты, чем сталь. Латунь (сплав меди и цинка) также чувствительна; цинк вымывается при низком pH, нарушая структуру. Чугун окисляется медленнее, но при долгом застое жидкости может корродировать локально. Нержавеющая сталь устойчива к коррозии от большинства СОЖ, но и ее не следует игнорировать - при очень низком pH даже нержавеющая сталь может подвергнуться точечной коррозии.

Заключение

Коррозия на оборудовании от СОЖ - результат не самой жидкости, а комбинации химического дисбаланса, неправильных условий эксплуатации и пренебрежения профилактикой. Главные рычаги управления: выбор СОЖ с подтвержденной защитой по стандартам ASTM D1384, D1287 и D1121, регулярный контроль pH и резервной щелочности, устранение застойных зон и соблюдение режимов скорости и температуры. Лабораторный анализ состояния жидкости - это не лишняя трата денег, а инвестиция в долгосрочную работоспособность система. Практика показывает, что системы, где закупщики и инженеры следят за этими параметрами, работают без коррозионных проблем многие годы, в то время как небрежное обслуживание приводит к отказам даже хороших жидкостей.

Следующий шаг: если вы обнаружили коррозию в текущей системе, немедленно измерьте pH, отправьте пробу в лабораторию на анализ резервной щелочности и коррозионных продуктов, проверьте качество воды и геометрию контура. Это даст вам полную картину и поможет выбрать правильное решение.
