Максимальная скорость подшипника с твердосмазочным покрытием: как определить ограничения

Максимальная скорость подшипника с твердосмазочным покрытием не определяется одним общим числом: ее проверяют для конкретного исполнения узла, учитывая смазочный материал, уплотнения и тепловой режим. Показатели подшипника из каталога нельзя автоматически переносить на другой вариант того же типоразмера, а наличие твердой смазки само по себе не означает, что узел выдержит более высокие обороты.

Статья поможет инженерам, техническим специалистам и закупщикам разобраться, чем отличаются reference speed и limiting speed, как учитывать фактор скорости подшипников и почему для полиамидных опор важна линейная скорость. Также разберем пример подшипника 6204 и покажем, какие данные нужно сверить перед выбором покрытия или смазки.

Что означает максимальная скорость подшипника

В технических данных могут приводиться два показателя: reference speed и limiting speed.

Первый служит справочным значением, второй обозначает предельный ориентир для конкретного исполнения при заданных условиях. Ни один из них не стоит воспринимать как гарантию постоянной работы на этой скорости в любом узле.

На допустимый режим влияют не только размер подшипника, но и его конструкция, наличие уплотнений или защитных щитков, смазка и тепловыделение. Поэтому обозначение типоразмера само по себе не позволяет определить рабочие обороты. Даже для одной серии значение меняется в зависимости от исполнения.

При оценке важно разделять два вопроса: какой предел указан для подшипника и подходит ли выбранная смазочная система для реального режима. Твердосмазочное покрытие не отменяет ограничений, связанных с конструкцией опоры и отводом тепла. Если паспортные данные для сочетания подшипника и смазочного материала отсутствуют, нельзя считать, что покрытие автоматически повышает предельную скорость.

Предельная скорость и рабочий режим

Limiting speed - не готовая уставка для оборудования. Перед назначением рабочих оборотов проверяют исполнение подшипника и условия, для которых производитель приводит параметр. Отдельно оценивают нагрев и тип трения в контакте: смазки с твердыми частицами прежде всего применяют при смешанном или граничном трении.

Практически это означает, что закупщику недостаточно передать в заявку только номер типоразмера. Инженеру нужны данные о конкретном исполнении, уплотнениях, смазке и режиме работы. Если хотя бы один из этих параметров отличается от справочного варианта, переносить его скоростной предел без проверки не следует.

Как учитывать фактор скорости подшипников

Для оценки смазки подшипника качения используют скоростной параметр n·dM.

В нем учитывается частота вращения и средний диаметр подшипника. Это не универсальное значение допустимых оборотов: параметр помогает сопоставить условия работы с возможностями смазки. Для высоких скоростей выбирают смазочные материалы с подходящим, более высоким скоростным параметром.

Числовой предел n·dM для конкретной комбинации подшипника и смазки нужно брать из технической документации. Если такого значения нет, подставлять предполагаемый предел нельзя. Одного обозначения смазки как «высокоскоростной» также недостаточно: требуются данные для конкретного состава и режима.

Что меняется при использовании твердой смазки

Смазки с твердыми частицами предпочтительны при смешанном и граничном трении. При этом размер частиц не должен превышать 5 μm. Эти условия описывают область применения материала, но не задают максимальную скорость подшипника и не подтверждают, что покрытие подходит для высокооборотного режима.

При выборе нужно раздельно проверять характеристики подшипника и смазки. Сначала определяют предельные параметры конкретного исполнения опоры, затем сверяют скоростной параметр и условия применения смазочного материала. Такой порядок помогает не подменять паспортный предел подшипника общим описанием покрытия или смазки.

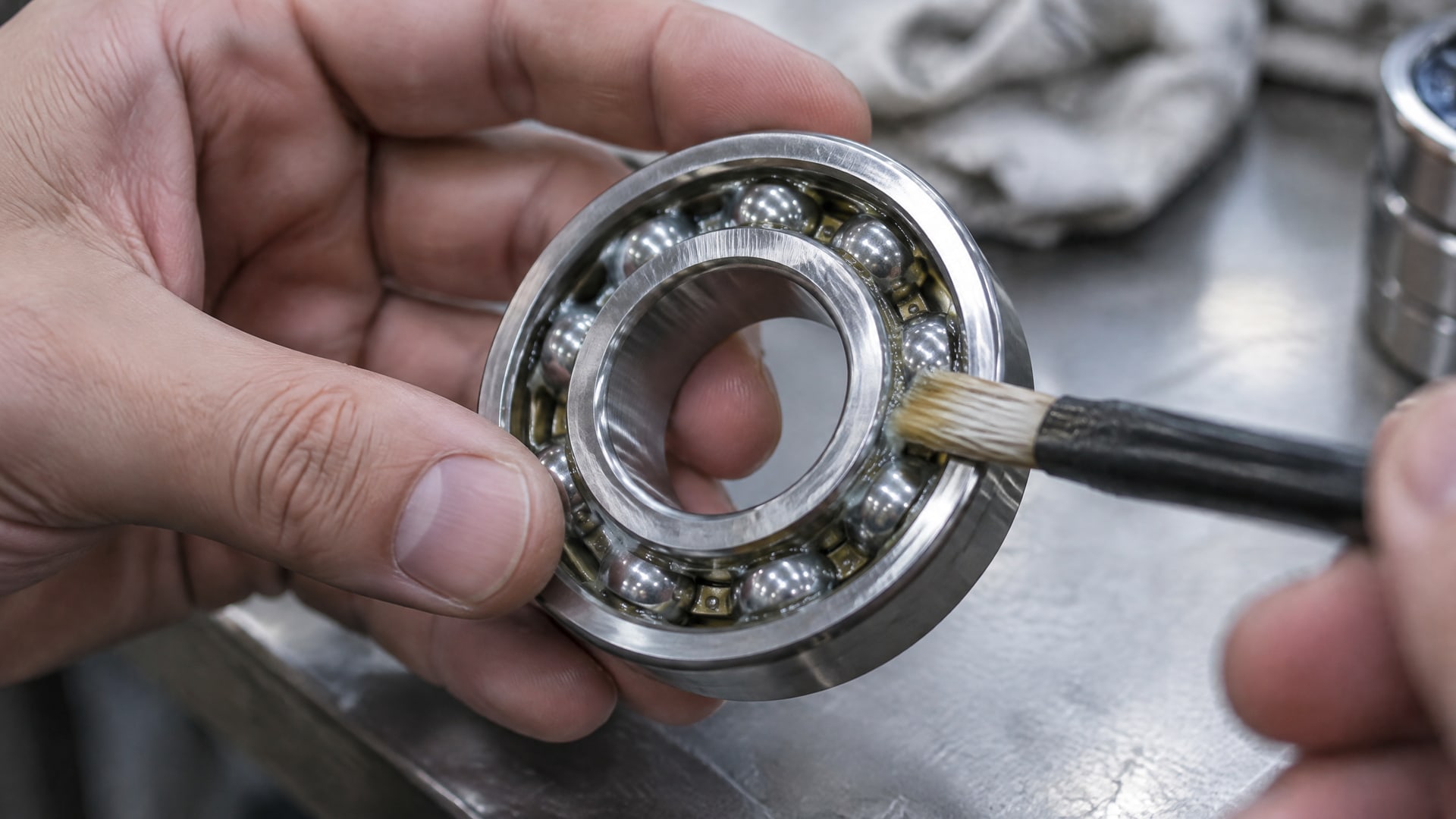

Твердосмазочное покрытие, скорость вращения и адгезия

Адгезия - способность покрытия удерживаться на поверхности.

Она имеет значение для сохранения смазочного материала в контакте, но сама по себе не задает допустимые обороты. Связь между скоростью вращения и адгезией нужно оценивать с учетом конструкции узла и условий работы, а не выводить из одного свойства покрытия.

Для твердосмазочных решений принципиален характер трения. Справочные материалы относят смазки с твердыми частицами прежде всего к смешанному и граничному трению. Это не означает, что такой материал одинаково подходит для всех подшипников или для любой скорости. Предельный режим по-прежнему зависит от данных для конкретной опоры и смазки.

Совет инженера

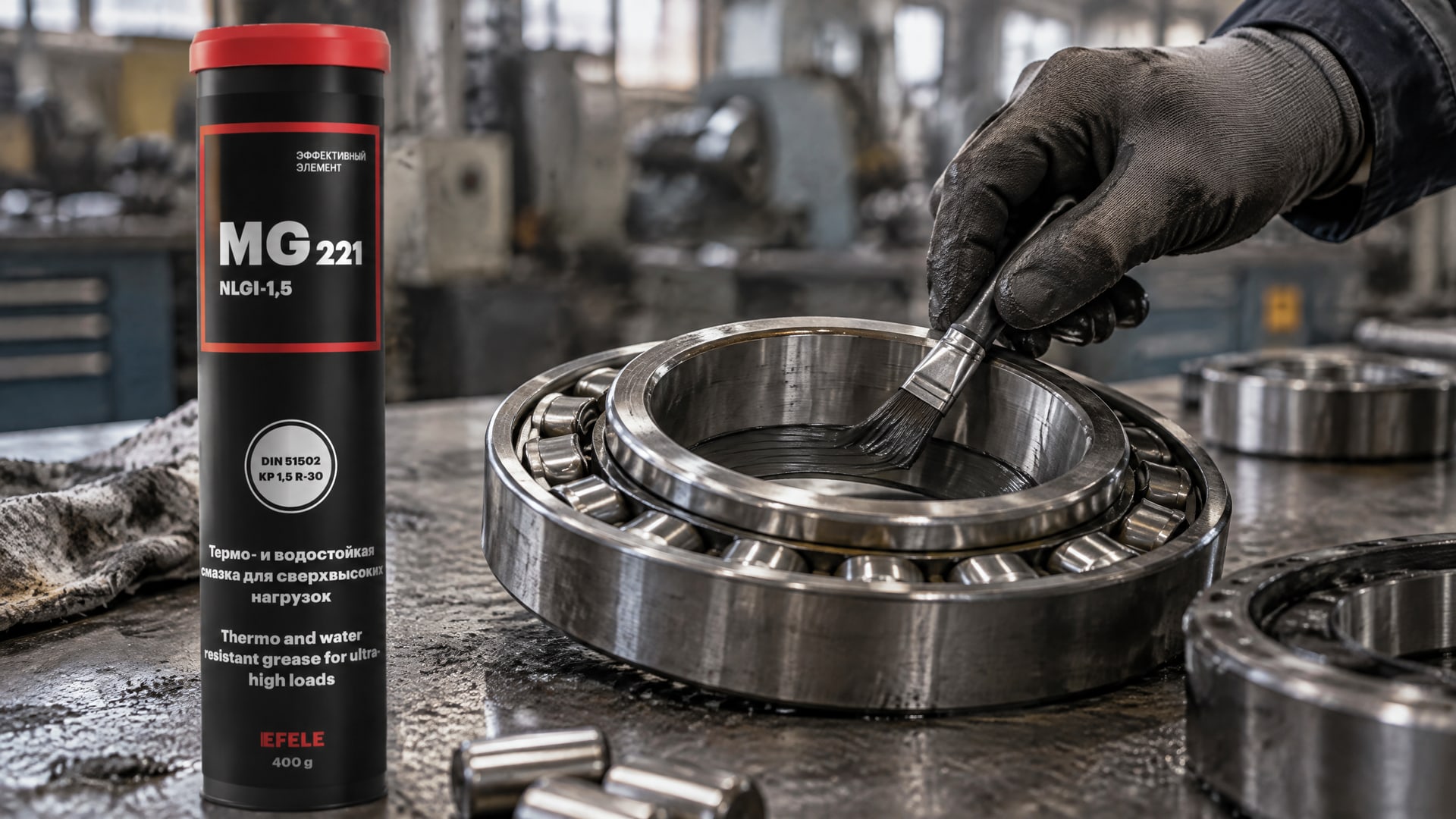

Сценарий: подшипниковый узел работает на повышенных оборотах, и при подборе рассматривают твердосмазочное покрытие. Что проверяют: исполнение подшипника, тип уплотнения и тепловой режим, затем сверяют допустимую скорость и область применения материала. В этом контексте EFELE MG-221 можно рассматривать как пример термостойкого многофункционального материала, обсуждаемого при выборе покрытия. Итог: решение о применении принимают после проверки условий узла; само название материала не подтверждает, что допустимую скорость можно увеличить.

Если для материала не указаны параметры, позволяющие подтвердить работу на заданных оборотах, их нужно запросить или выбрать решение с доступными техническими данными. Не следует переносить на покрытие скоростные характеристики другого смазочного материала или подшипника.

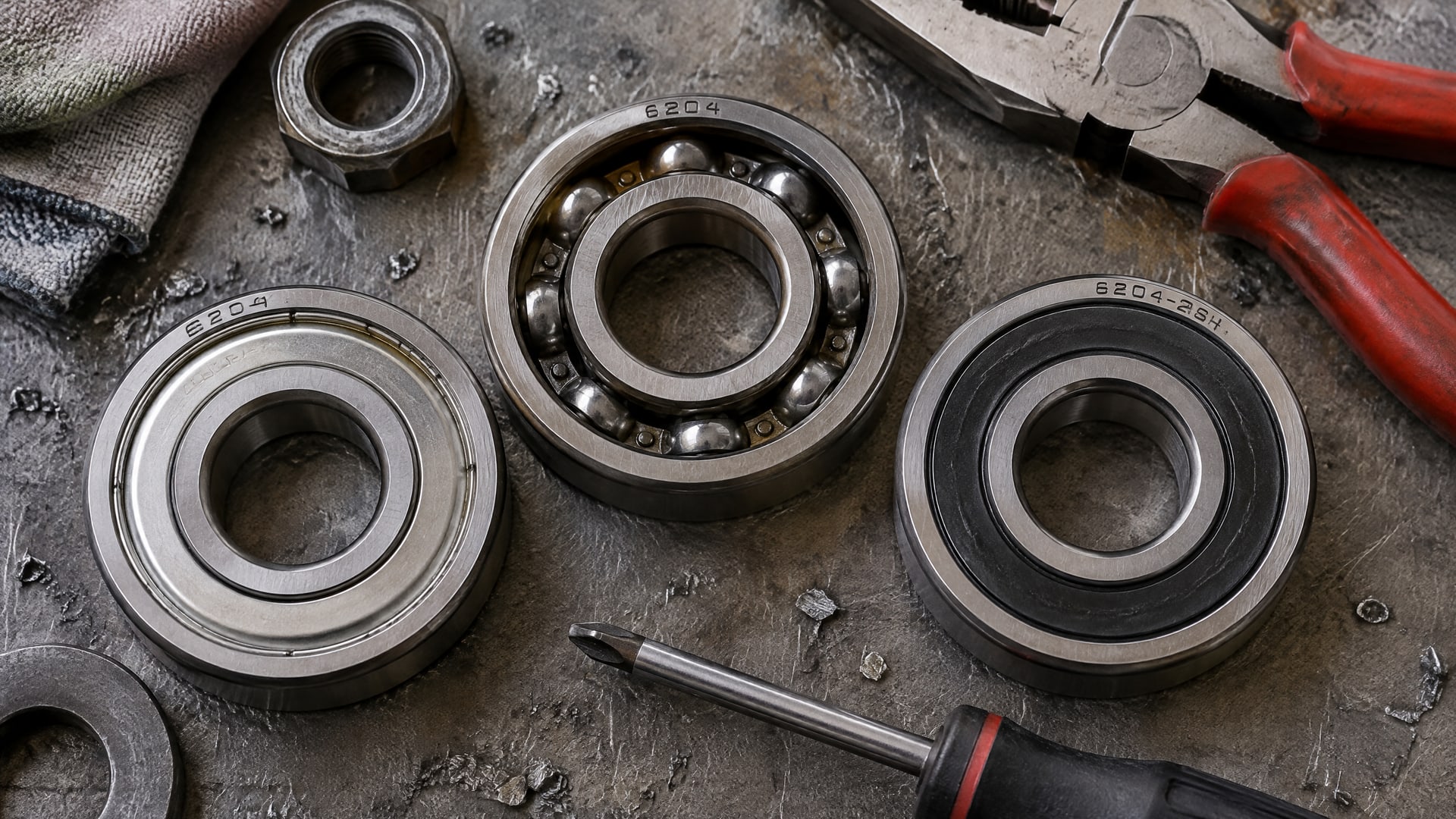

Максимальная скорость вращения подшипника 6204

Пример 6204 показывает, почему нельзя назначать один предел для всех подшипников с одинаковым базовым обозначением.

Для открытого исполнения reference speed составляет 32 000 r/min, а limiting speed - 20 000 r/min. Для варианта с защитным щитком указаны те же значения: 32 000 r/min и 20 000 r/min соответственно.

У исполнения 6204-2RSH с уплотнениями limiting speed составляет 10 000 r/min. Разница между 20 000 r/min и 10 000 r/min показывает, насколько существенно исполнение может изменить предельное значение. Эти цифры относятся к указанным вариантам и не переносятся на любые подшипники 6204.

В торговых карточках для разных исполнений 6204 встречаются и другие значения: 18 000 rpm, 20 000 rpm или 11 000 rpm. Это еще одна причина сверять паспорт именно того подшипника, который закупают или устанавливают. Максимальная скорость вращения подшипника 6204 - не единая характеристика всей группы, а параметр конкретного исполнения с учетом смазки и условий эксплуатации.

Перед монтажом инженер сверяет reference speed и limiting speed, а также обозначение уплотнений или щитков. Если фактический режим близок к предельному значению, дополнительно оценивают смазку и тепловой режим. Сопоставлять два подшипника только по числу 6204 в обозначении недостаточно: их конструкция и допустимые обороты могут различаться.

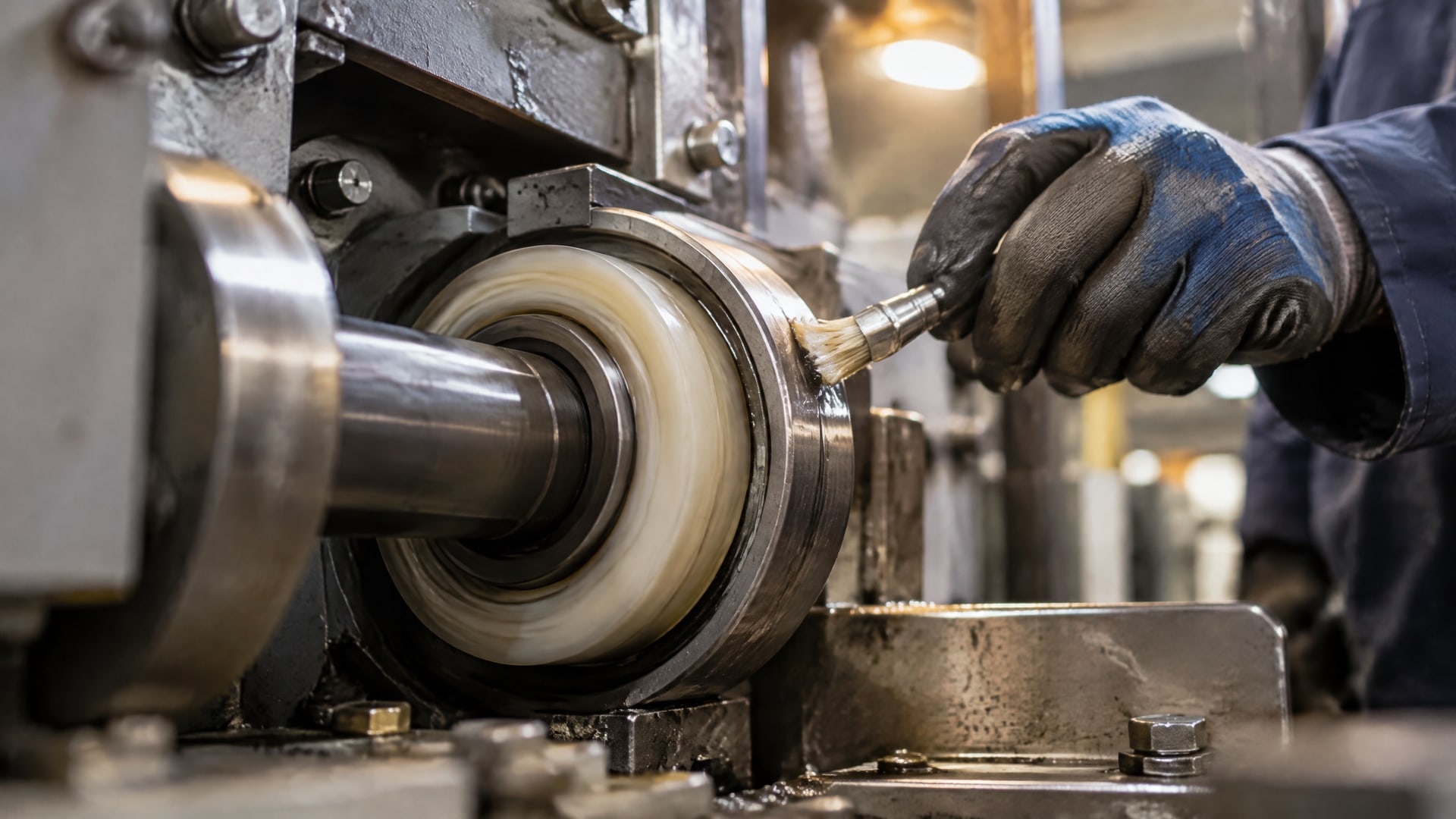

Полиамидные подшипники: обороты и линейная скорость

Для опор с полиамидными элементами предел может быть указан не в оборотах в минуту, а в метрах в секунду.

Для отдельных полиамидных и полиуретановых исполнений приводится максимальная линейная скорость 6 m/s, тогда как для стальных версий указано 1.5 m/s. Эти значения относятся к конкретным исполнениям и не являются общим нормативом для всех полиамидных подшипников.

Сравнивать такие опоры только по rpm некорректно. Чтобы связать линейную скорость с частотой вращения, требуются геометрия и кинематика узла. Поэтому при подборе полиамидных подшипников закупщику нужно запросить данные по конкретному типу опоры, а инженеру - сопоставить их с диаметром и режимом движения.

В документации для таких исполнений также указывают, смазываются ли они на весь срок службы, требуют ли пластичной смазки и допускают ли повторное смазывание. Эти сведения важны для обслуживания, но сами по себе не подтверждают пригодность к заданным оборотам. Скоростное ограничение проверяют отдельно.

Как выбрать решение для заданных оборотов

Подбор начинают с фиксации режима работы: частоты вращения, конструкции узла и условий отвода тепла.

Затем проверяют, в каких единицах задан предел для опоры: в r/min или m/s. Для подшипника качения сопоставляют reference speed и limiting speed, а для смазки учитывают скоростной параметр n·dM и подходящий режим трения.

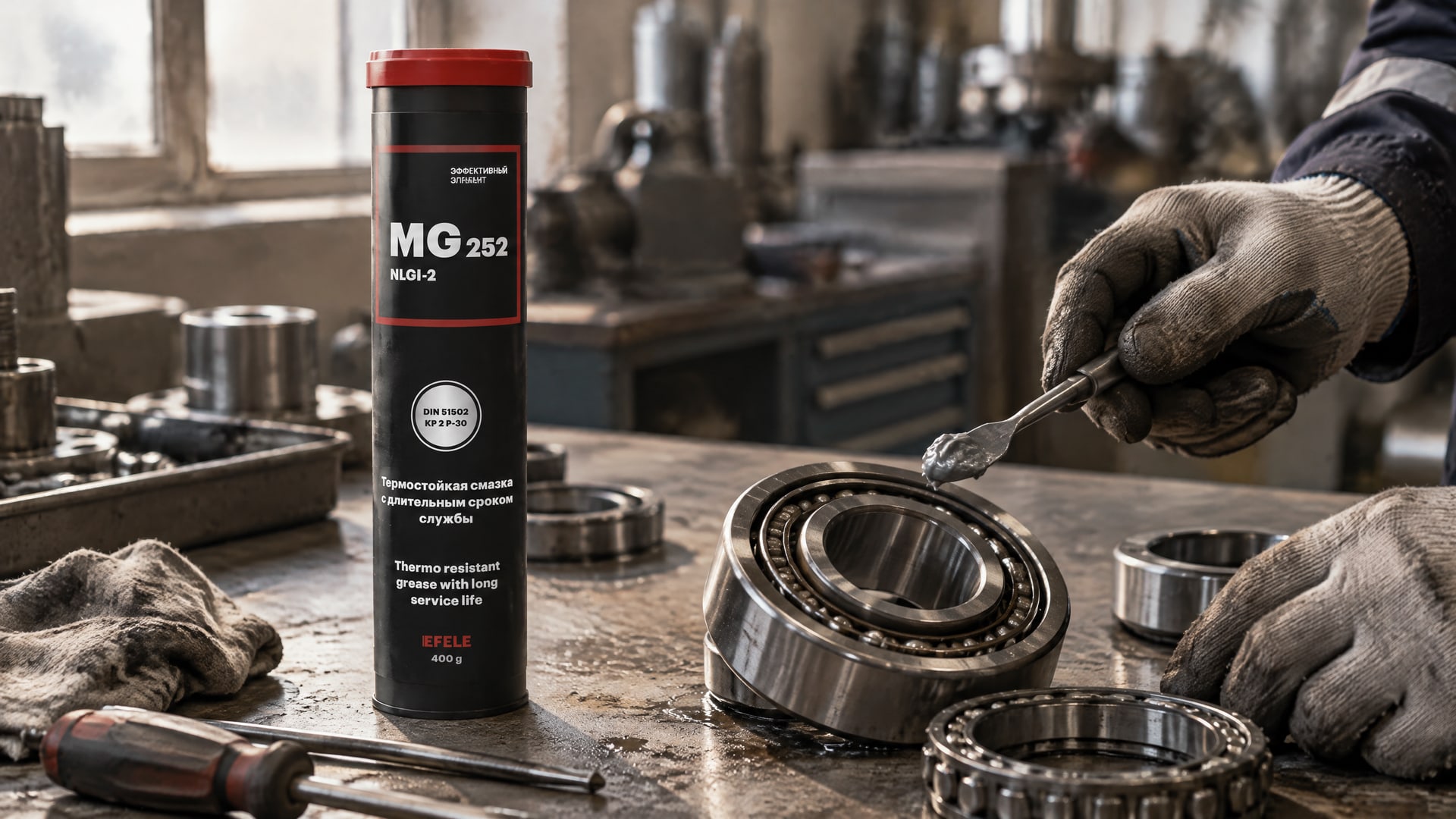

Сравнительная таблица не заменяет техническую документацию. Для EFELE MG-252 в рамках выбора по скорости нужно сверить именно скоростной параметр и допустимые условия применения; обозначение «термостойкая» не дает числового ограничения по оборотам. По тому же принципу оценивают литиевую смазку, молибденовую пасту и покрытие: без данных конкретного материала нельзя корректно ранжировать их по предельной скорости.

Перед закупкой полезно собрать в одной спецификации точное обозначение подшипника, тип уплотнения, требуемые обороты, вид смазки и условия работы. Если производитель указывает линейную скорость, добавляют геометрию узла для проверки режима. Такой набор данных позволяет сравнить варианты без переноса характеристик между разными исполнениями.

Часто задаваемые вопросы

Какая максимальная скорость вращения подшипника 6204?

Одного значения для всех исполнений 6204 нет. Для открытого варианта и исполнения с защитным щитком указаны limiting speed 20 000 r/min и reference speed 32 000 r/min. Для 6204-2RSH с уплотнениями limiting speed составляет 10 000 r/min. Перед выбором сверяют данные точного исполнения.

Повышает ли твердосмазочное покрытие максимальную скорость подшипника?

Само наличие покрытия не подтверждает увеличение допустимых оборотов. Твердосмазочные материалы применяют прежде всего при смешанном и граничном трении, а скорость проверяют по параметрам конкретного подшипника и материала. Также учитывают уплотнения и тепловой режим. Если скоростные данные отсутствуют, их нельзя заменять общим описанием покрытия.

Как применять скоростной параметр n·dM?

Скоростной параметр n·dM используют как критерий выбора смазки для подшипника качения. Он помогает оценить соответствие смазочного материала режиму вращения, но не заменяет limiting speed самого подшипника. Числовое значение для конкретной комбинации получают из технической документации, а не выводят из типоразмера.

Почему скорость полиамидного подшипника указывают в m/s?

Для отдельных полиамидных опор производитель задает предел линейной скорости, например 6 m/s, а не частоту вращения. Чтобы сопоставить такой предел с оборотами, нужны геометрия и кинематика узла. Поэтому оценка только по rpm может дать неполную картину и привести к неверному выбору.

Заключение

Максимальная скорость подшипника зависит от его точного исполнения, смазки, уплотнений и теплового режима. Твердосмазочное покрытие не дает универсального разрешения повысить обороты: важно сверить скоростные данные подшипника и смазочного материала, а для полиамидных опор учитывать линейную скорость.

Следующий шаг - внести в спецификацию полное обозначение подшипника, требуемые обороты и тип уплотнения, затем сверить reference speed, limiting speed и параметры смазки. Если предел задан в m/s, дополнительно проверить его с учетом геометрии узла.
