Полимерные покрытия болтов: как предотвратить самоотвинчивание при вибрации

Полимерные покрытия болтов снижают риск самоотвинчивания при вибрации за счет повышенного преобладающего момента и заполнения осевого зазора между наружной и внутренней резьбой. Такое решение помогает удерживать соединение, а покрытие по всей окружности резьбы может дополнительно герметизировать его. Результат зависит от типа покрытия, материалов крепежа и ответной детали, температуры и правильной затяжки.

Статья поможет инженерам, техническим специалистам и закупщикам выбрать фрикционное покрытие резьбы под задачу и оценить его работу по результатам испытаний. Разберем, чем полимерные покрытия отличаются от химической фиксации, когда нужна герметизация крепежа при вибрации и почему одного увеличения момента затяжки недостаточно.

Как полимерные покрытия болтов работают при вибрации

При вибрационной нагрузке резьбовое соединение может ослабевать.

Фрикционное полимерное покрытие повышает сопротивление отворачиванию: оно создает преобладающий момент, то есть сопротивление вращению крепежа, и заполняет осевой зазор между винтом и ответной резьбой. Благодаря этому покрытие помогает удерживать соединение, но само по себе не отменяет требований к правильному монтажу.

Для резьбовых покрытий часто используют полиамид. Его наносят локально на участок резьбы либо по всей окружности. Локальное покрытие воздействует на сопряженные витки в зоне нанесения, а круговое распределяется по резьбе на 360°. Такой вариант может одновременно обеспечивать стопорение и герметизацию соединения.

Механизм работы покрытия зависит от конкретной системы «крепеж - покрытие - ответная деталь». Фрикционные свойства материалов и покрытий различаются, поэтому одинаковый момент затяжки не гарантирует одинакового удержания в разных соединениях. На результат также влияют толщина и эластичность покрытия, а его пригодность нужно оценивать с учетом условий эксплуатации.

Полиамид размягчается выше 120 °C. Поэтому при выборе покрытия важно сопоставить этот температурный предел с рабочей температурой соединения. Если температура может превышать указанное значение, полиамидное покрытие нельзя выбирать без проверки его пригодности для конкретного режима.

Фрикционное покрытие резьбы не следует путать с химической фиксацией. В первом случае удержание создают трение и заполнение зазора, во втором наружная и внутренняя резьбы связываются друг с другом. Это разные принципы, и подходящий вариант зависит от требуемой функции соединения.

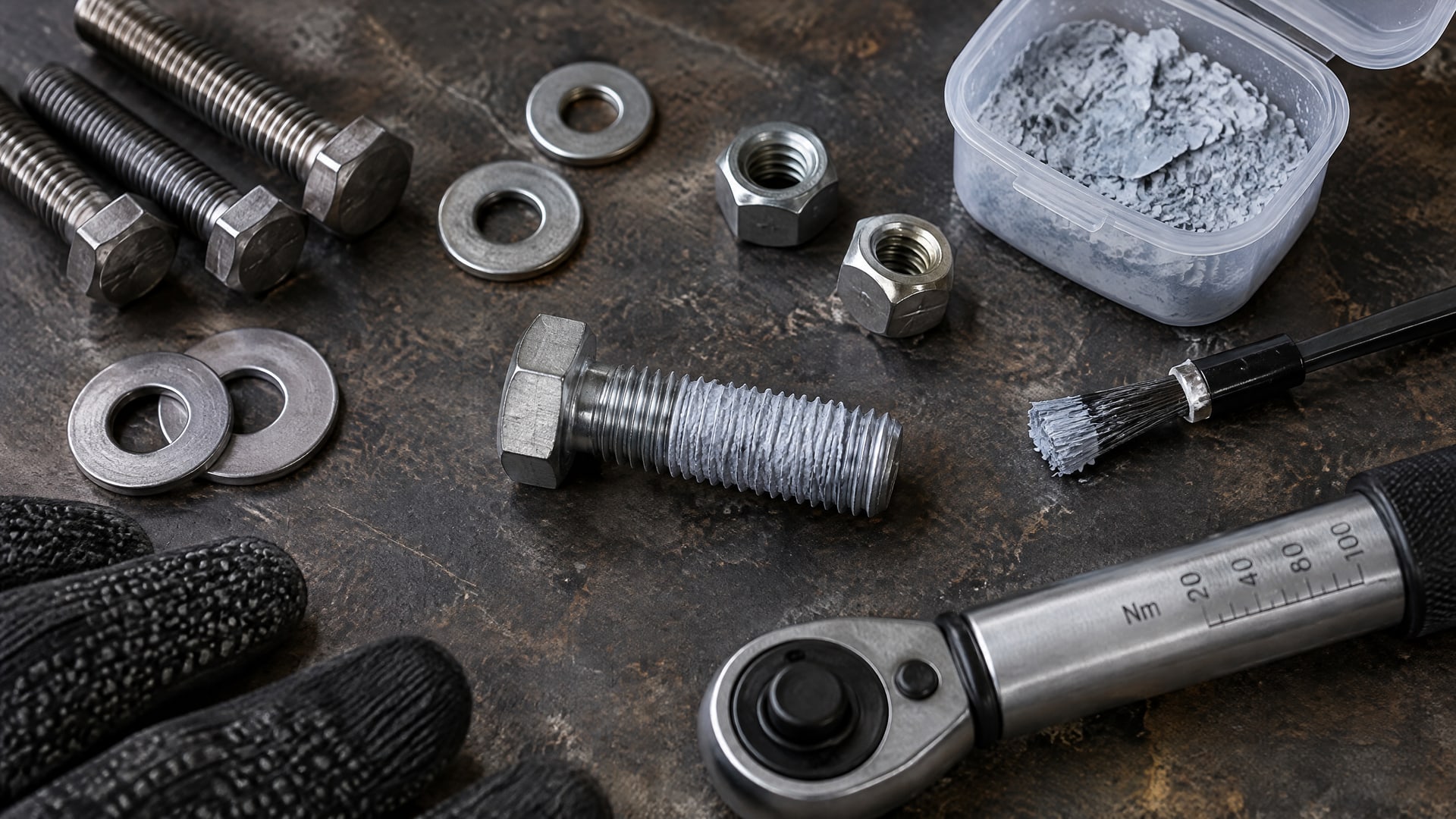

Виды покрытий и задачи резьбового соединения

Покрытия крепежа могут выполнять разные функции: стопорение, удержание детали и герметизацию.

Поэтому при выборе важно определить, что именно требуется соединению. Не каждое покрытие, нанесенное на резьбу, предназначено для предотвращения самоотвинчивания, а наличие покрытия само по себе не подтверждает его пригодность для вибрационных нагрузок.

Полиамидное покрытие в виде локального patch создает дополнительное сопротивление вращению в зоне контакта с ответной резьбой. Покрытие 360° распределяется по всей окружности и может совмещать стопорящий и уплотняющий эффекты. Если задача включает предотвращение утечки через резьбу, такой вариант стоит рассматривать отдельно от покрытия, рассчитанного только на фиксацию.

Исследования покрытий показывают, что антиразвинчивающий эффект не одинаков для всех материалов. В обзорных данных PTFE- и MoS2-покрытия продемонстрировали выраженный эффект, тогда как для TiN результат оказался неудовлетворительным. Это не означает, что название материала само по себе гарантирует результат в любой конструкции: важны сочетание материалов, параметры покрытия и условия испытания.

При подборе полезно разделить требования к соединению на отдельные функции:

• предотвращение самоотвинчивания под вибрацией;

• герметизация резьбового соединения;

• удержание крепежа или детали;

• совместимость покрытия с температурой эксплуатации.

Если соединению нужны сразу несколько функций, необходимо проверить, что выбранное покрытие действительно их обеспечивает. Например, круговое полиамидное покрытие в описанных источниках совмещает стопорение и герметизацию, но это свойство нельзя автоматически переносить на любой тип резьбового покрытия.

Для массовой сборки могут быть удобны преднанесенные покрытия. Они активируются при монтаже и позволяют не наносить состав на крепеж непосредственно на линии. Такой подход снижает зависимость результата от ручного нанесения, однако не устраняет необходимость соблюдать заданную процедуру сборки и контролировать затяжку.

Как выбрать покрытие для вибростойкого резьбового крепежа

Подбор начинают с условий работы соединения и требуемой функции покрытия.

Для узла с вибрацией важно подтвердить именно антиразвинчивающее действие, а не ориентироваться только на общее описание покрытия. Если одновременно нужна герметизация, проверяют, рассчитано ли покрытие на уплотнение резьбы.

Температура - один из ключевых параметров для полиамидных покрытий. Полиамид размягчается выше 120 °C, поэтому рабочий режим соединения должен оставаться в пределах, для которых покрытие сохраняет нужные свойства. Если эксплуатационная температура приближается к этому значению или превышает его, решение следует оценить отдельно, а не переносить свойства полиамида на другие условия.

Затем проверяют совместимость материалов. Фрикционные характеристики зависят от пары «крепеж - покрытие - ответная деталь», поэтому результат для одного сочетания нельзя без проверки считать применимым к другому. Учитывают и саму конструкцию покрытия: локальное нанесение и покрытие 360° решают не полностью одинаковые задачи, особенно если требуется герметизация.

Для соединений с вибрацией следует запрашивать результаты испытаний по DIN 65151 или ISO 16130. В исследовательских материалах также используется обозначение ISO 16130:2015; в одной работе этот подход рассматривается в связи с GB/T 10431-2008. При оценке важно смотреть не только на название стандарта, но и на то, для какой конфигурации крепежа и каких условий получены результаты.

Практический порядок проверки можно свести к нескольким шагам:

• определить, нужна ли только фиксация или также герметизация;

• сверить температурный режим с характеристиками покрытия;

• уточнить, для каких материалов крепежа и ответной детали оно испытано;

• запросить результаты испытаний на виброослабление по DIN 65151 или ISO 16130;

• проверить процедуру затяжки и требования к преднанесенному покрытию.

Такой порядок помогает закупщику сравнивать решения по техническим параметрам и снижает риск выбора покрытия только по его общему назначению.

Испытания и монтаж: как подтвердить результат

Вибростойкость резьбового соединения подтверждают испытаниями, а не только описанием покрытия.

Для оценки блокирующего поведения при поперечной нагрузке применяют DIN 65151 и ISO 16130. В источниках также упоминается ISO 16130:2015, а исследование влияния покрытий связывает ISO 16130 с подходом, использованным в GB/T 10431-2008.

Результаты испытаний следует соотносить с конкретным соединением. Значение имеют материалы крепежа и ответной детали, вид и параметры покрытия, а также режим нагрузки. Поэтому протокол испытания для одной пары материалов не следует автоматически считать подтверждением такого же результата для другой.

Начальный момент затяжки также влияет на сопротивление виброослаблению. Исследовательские данные указывают, что его увеличение может заметно улучшить антиразвинчивающий эффект покрытий. Однако это не делает момент затяжки единственным критерием: недотяжка не устраняется самим наличием покрытия, а увеличение момента не заменяет правильный подбор и стандартную процедуру монтажа.

При внедрении на сборочной линии важно зафиксировать требования к крепежу и процессу монтажа. Для преднанесенного покрытия нужно уточнить, как оно активируется и какие действия требуются при сборке. Контроль следует строить вокруг фактической конструкции соединения, выбранного покрытия и подтвержденных параметров испытаний.

Проверяйте в документации:

• стандарт и метод испытания;

• конфигурацию испытанного соединения;

• материалы крепежа и ответной детали;

• тип покрытия и его назначение;

• требования к монтажу и моменту затяжки.

Если покрытие должно одновременно предотвращать самоотвинчивание и герметизировать соединение, обе функции нужно подтвердить отдельно для выбранной конструкции. Испытание на виброослабление не следует считать автоматическим подтверждением герметичности.

Фрикционное покрытие или химическая фиксация

Фрикционные покрытия и химические способы фиксации решают близкую задачу, но работают по-разному.

Полимерное покрытие удерживает резьбу за счет трения и заполнения зазора, а химическая фиксация связывает наружную и внутреннюю резьбы. Поэтому эти варианты нельзя считать взаимозаменяемыми без учета конструкции и условий эксплуатации.

Фрикционное покрытие может быть удобным, когда крепеж поставляется с уже нанесенным функциональным слоем и сборка выполняется серийно. При нанесении на этапе производства не требуется вручную распределять состав по каждому соединению на линии. При этом следует проверить, что покрытие предназначено для нужной функции: фиксации, герметизации или удержания.

Химическое связывание резьбы рассматривают как отдельный способ предотвращения самоотвинчивания. Его выбор зависит от требований к соединению и технологического процесса. Сам факт, что химическая фиксация считается надежным методом, не означает, что она подходит каждой сборочной линии или что ее можно без дополнительной проверки заменить полимерным покрытием.

Для принятия решения сопоставляют требуемую функцию, условия эксплуатации, материалы соединения и подтвержденные испытания. Если основной риск связан с вибрацией, сравнивают результаты испытаний на сопротивление самоотвинчиванию. Если важна герметизация, дополнительно проверяют, предусмотрена ли такая функция у выбранного решения.

При сравнении не стоит сводить выбор к вопросу «какое покрытие сильнее». Важнее определить, какой механизм удержания соответствует конструкции и можно ли подтвердить его работу для конкретного соединения. Вибростойкий резьбовой крепеж получают не за счет одного универсального свойства покрытия, а благодаря согласованному подбору покрытия, материалов и процедуры затяжки.

Часто задаваемые вопросы

Любое полимерное покрытие защищает крепеж от вибрации?

Нет. Эффект зависит от типа покрытия, его толщины и эластичности, а также от трения и сочетания материалов крепежа и ответной детали. В исследованиях разные покрытия показали разные результаты: PTFE и MoS2 продемонстрировали антиразвинчивающий эффект, а TiN - неудовлетворительный. Нужны данные испытаний для подходящей конфигурации.

Может ли одно покрытие одновременно фиксировать и герметизировать резьбу?

Может, если речь идет о покрытии, рассчитанном на обе функции. Для 360°-полиамидного покрытия описаны одновременно стопорящий и уплотняющий эффекты. Это свойство нельзя распространять на все покрытия: при выборе нужно проверять назначение конкретного решения и подтверждение герметизации для требуемого соединения.

Подходит ли полиамидное покрытие для любой рабочей температуры?

Нет. Полиамид размягчается выше 120 °C, поэтому температура эксплуатации важна при выборе такого покрытия. Рабочий режим нужно сопоставить с характеристиками покрытия. Если температура превышает этот предел, пригодность решения следует отдельно подтвердить, а не считать, что покрытие сохранит свойства без ограничений.

Как проверить, что крепеж устойчив к вибрации?

Запросите результаты испытаний на сопротивление самоотвинчиванию по DIN 65151 или ISO 16130. Сверьте их с конструкцией своего соединения: важны материалы крепежа и ответной детали, тип покрытия и режим испытаний. Одного упоминания стандарта недостаточно, если неизвестно, для какой конфигурации получен результат.

Заключение

Полимерные покрытия болтов помогают снизить риск самоотвинчивания при вибрации за счет преобладающего момента и заполнения зазора между резьбами. Для выбора учитывают назначение покрытия, температуру, сочетание материалов и необходимость герметизации. Вибростойкость подтверждают испытаниями по DIN 65151 или ISO 16130, а корректный начальный момент затяжки остается обязательным условием.

Следующий шаг - зафиксировать требования к соединению: условия вибрации, рабочую температуру, материалы крепежа и ответной детали, необходимость герметизации и способ монтажа. Затем запросить техническое описание покрытия и результаты испытаний для сопоставимой конструкции.
