Потери СОЖ при обработке: как снизить вынос стружкой и деталями

Снизить потери СОЖ при обработке помогают не только свойства жидкости, но и согласованная работа подачи, удаления стружки, фильтрации и обслуживания системы. Струю направляют в зону резания, стружку регулярно удаляют из станка и сумпа, а концентрацию и pH контролируют. Простое увеличение подачи или долив эмульсии без устранения причин уноса обычно не решают проблему.

Статья полезна инженерам, техническим специалистам и снабженцам, которые разбираются, почему растет расход СОЖ и как уменьшить ее вынос стружкой и деталями. Ниже рассмотрим, как наладить подачу, организовать удаление загрязнений и стабилизировать состояние жидкости.

Почему возникают потери СОЖ при обработке

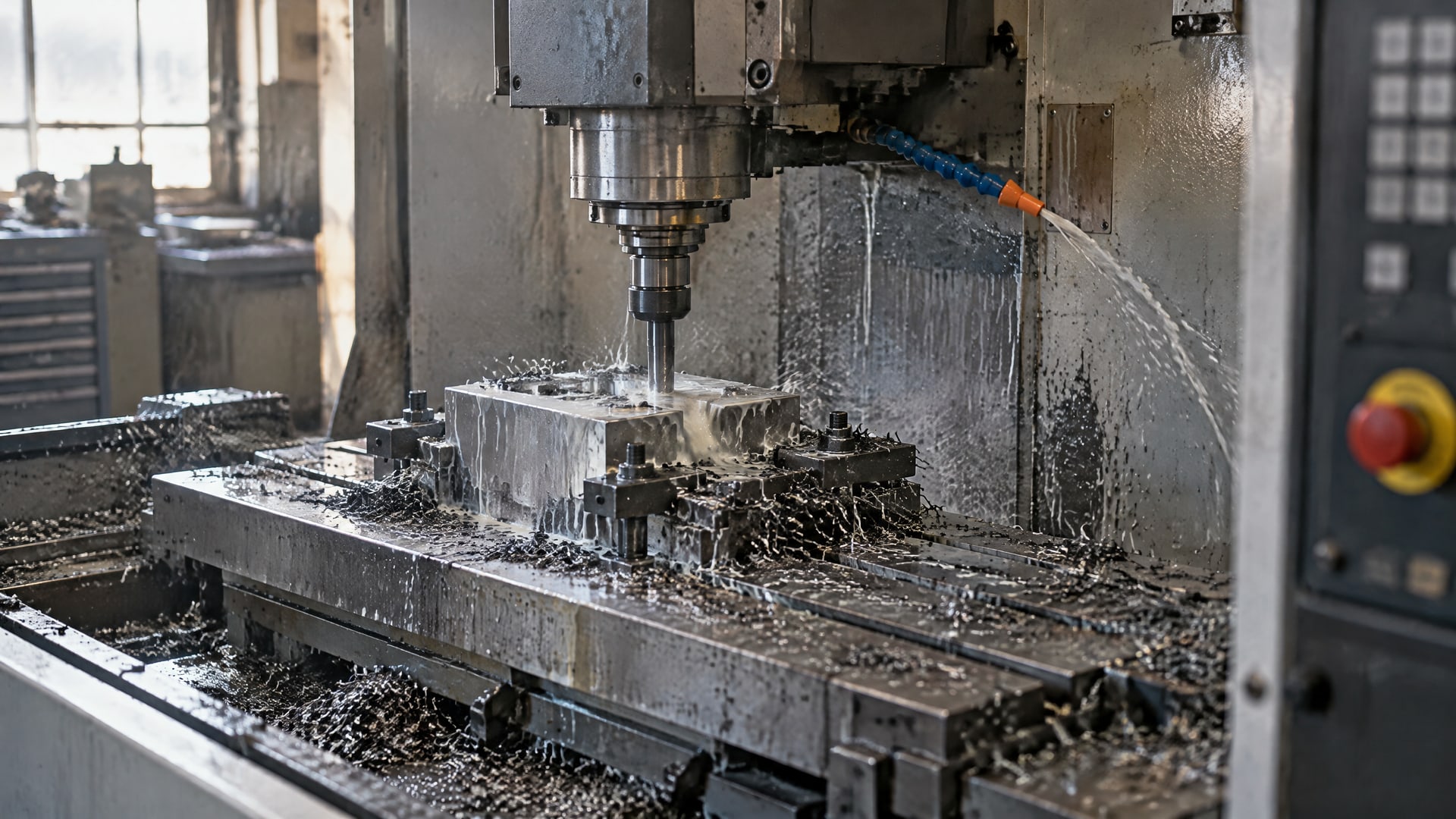

Часть жидкости уходит вместе со стружкой и деталями.

При высоком съеме материала объем стружки растет, и вместе с ней из станка механически выносится больше СОЖ. Дополнительные потери возникают, когда подача не направлена в зону резания: жидкость не помогает эвакуировать стружку, а разлетается по станку и попадает в поддон.

СОЖ выполняет несколько задач одновременно. Она охлаждает и смазывает зону обработки, а достаточный поток помогает вывести стружку из контакта резца с деталью. Если стружка остается в зоне резания, она может вторично резаться. Поэтому при поиске причин перерасхода важно оценивать не только свойства жидкости, но и то, как она подается и удаляется вместе с загрязнениями.

При тяжелом и высокостружкообразующем резании стружка попадает в ванну вместе с обратным потоком СОЖ. Сумп при этом служит осадочной камерой: в нем накапливаются твердые частицы, которые необходимо регулярно удалять. Если этого не делать, мелкая стружка и шлам остаются в системе и ухудшают состояние жидкости.

Полезно разделять видимый вынос и потери, связанные с ухудшением качества СОЖ. Унос стружкой и деталями сокращает количество жидкости в системе непосредственно. Загрязнение сумпа и фильтров может дополнительно снизить эффективность ее работы, поэтому долив сам по себе не устраняет первопричину. Если расход вырос после перехода на более производительный режим, проверьте, не увеличились ли съем материала и количество стружки.

Как снизить вынос СОЖ стружкой

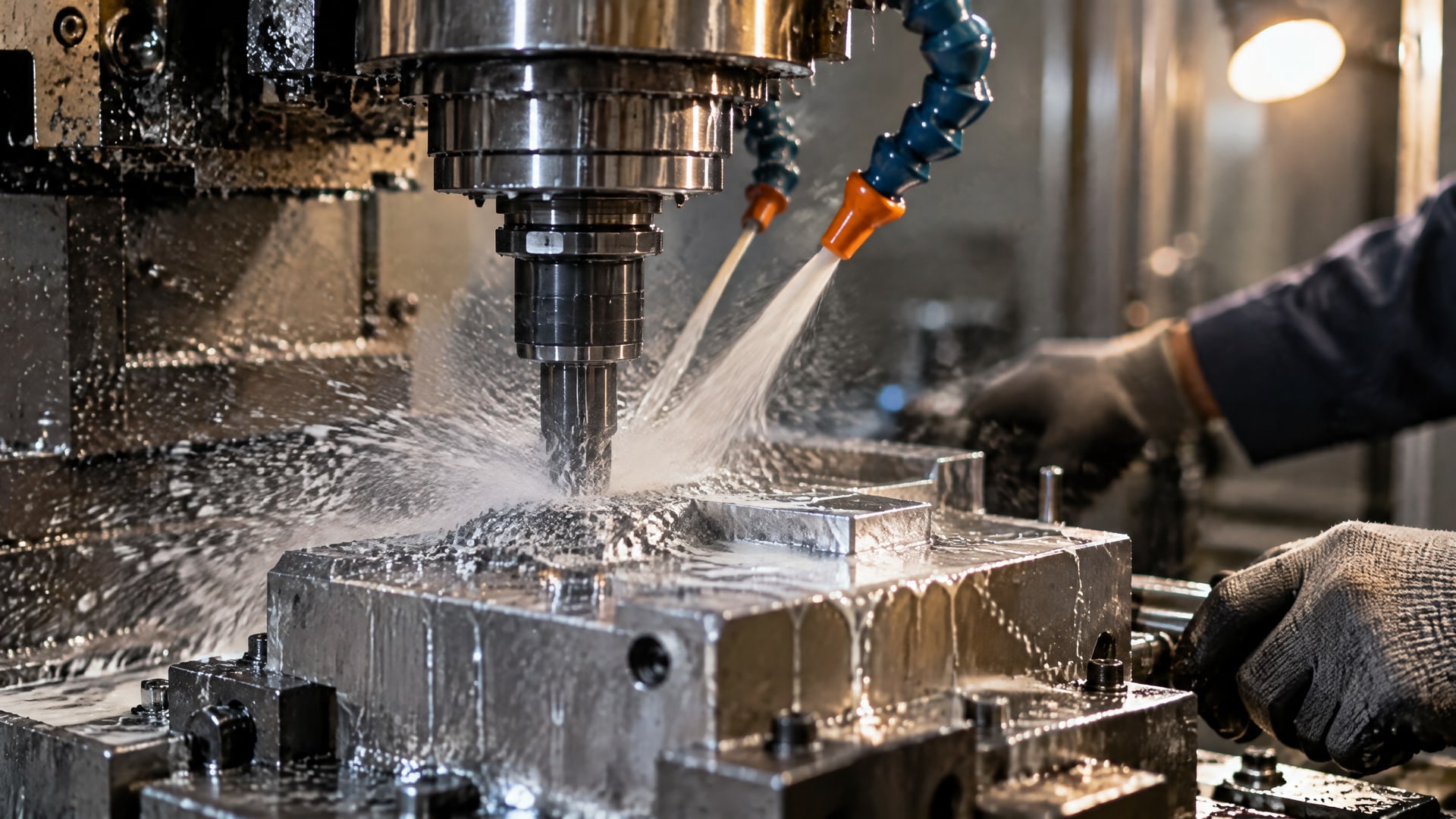

Начинают с механической организации процесса: проверяют, достигает ли струя зоны среза и помогает ли она отводить стружку от инструмента и поверхности детали.

Просто увеличить подачу недостаточно. Если струя направлена неточно, дополнительная жидкость может разлетаться по станку, не улучшая эвакуацию стружки.

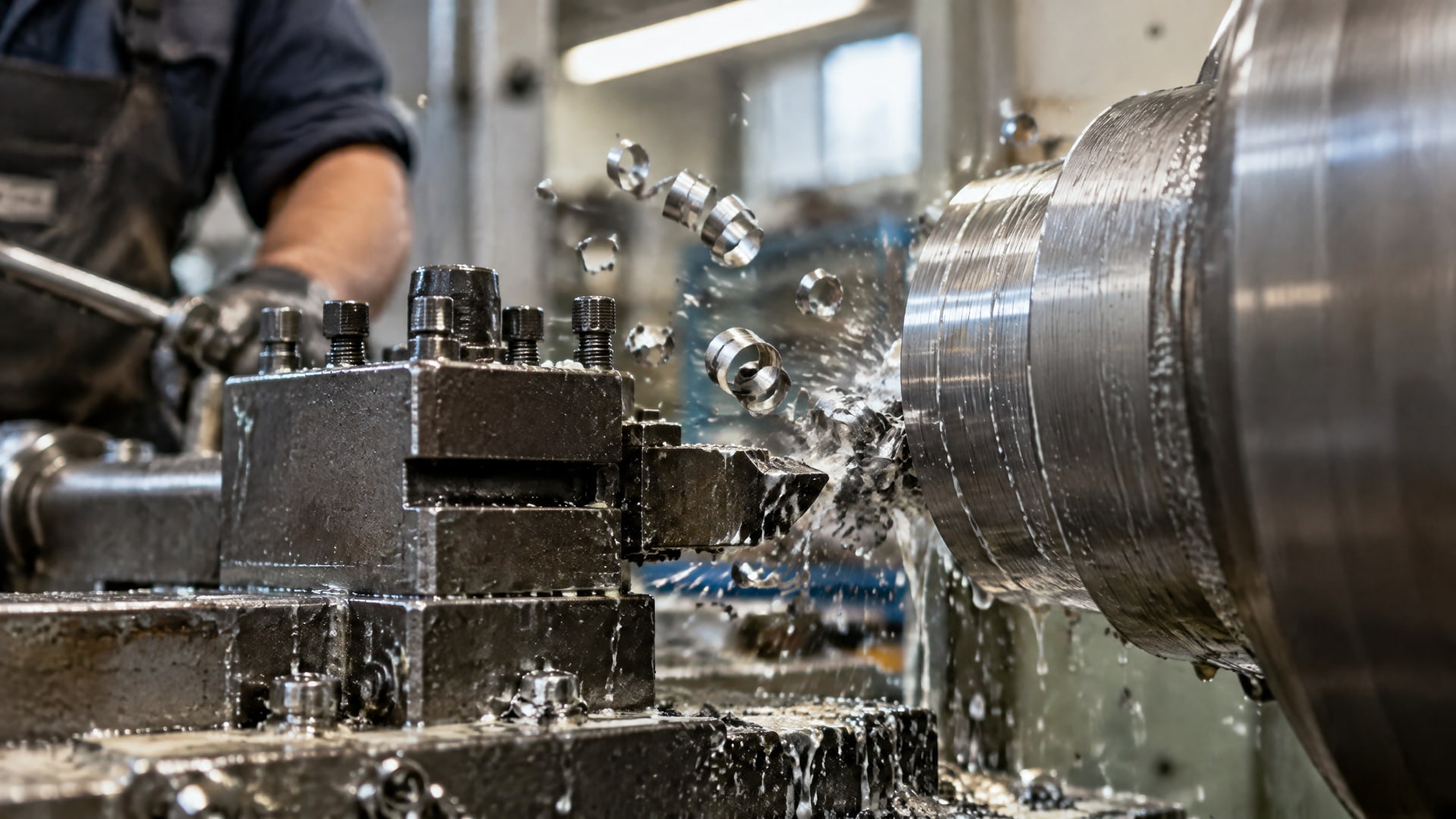

Требуемые параметры подачи зависят от операции и условий резания. При точении и растачивании на отвод стружки влияют диаметр сопла, материал детали, глубина резания и подача. Поэтому настройку выполняют с учетом конкретного процесса, а не по принципу «чем больше СОЖ, тем лучше». Струя должна работать в зоне среза и помогать удалить стружку от инструмента.

Следующий шаг - проверить, как стружка перемещается из рабочей зоны станка. Для операций с большим объемом стружки применяют конвейеры и другие системы ее эвакуации. Их задача - не только вывести стружку, но и сократить количество СОЖ, которое уходит вместе с ней. Одновременно важно регулярно освобождать сумп от скопившихся частиц: конвейер не гарантирует удаления мелкой фракции из жидкости.

Если после настройки подачи и стружкоудаления потери остаются высокими, оцените весь путь обратного потока: от рабочей зоны до сумпа. Стружка, оседающая в нем, постепенно накапливается, поэтому плановое удаление загрязнений предпочтительнее очистки только после заметного ухудшения работы системы. Обслуживание удобно включить в регламент, в том числе перед длительным простоем, например между сменами или перед выходными.

Такой порядок помогает отличить проблему направления струи от недостаточной пропускной способности системы удаления стружки. Он также не позволяет подменить настройку процесса постоянным доливом эмульсии.

Как уменьшить унос СОЖ деталями и стружкой

Детали и стружка могут уносить жидкость из станка физически.

Чтобы снизить расход СОЖ, важно не только уменьшать этот вынос, но и поддерживать устойчивое состояние системы: жидкость, загрязненная стружкой и шламом, не становится эффективнее от простого долива.

При высоком стружкообразовании проверьте, насколько своевременно стружка покидает станок и как она поступает в сумп. Чем дольше загрязнения остаются внутри системы, тем больше времени они контактируют с СОЖ. Регулярное удаление мелкой стружки и шлама помогает поддерживать чистоту жидкости. При планировании обслуживания учитывайте длительность простоя: загрязнения рекомендуют убирать до остановки станка на продолжительный период.

Для фильтрации применяют многоступенчатые схемы. В качестве одного из вариантов используют грубую фильтрацию порядка 50 мкм, а затем картриджную фильтрацию 5-10 мкм для более тонких загрязнений. Если в жидкости присутствуют очень мелкие взвеси и шлам, для их отделения может применяться центрифуга. Выбор конкретной схемы зависит от характера загрязнений и оборудования системы.

Даже установленный конвейер не отменяет фильтрацию. Он помогает удалять стружку, но мелкие частицы и шлам могут оставаться во взвешенном состоянии или накапливаться в сумпе. Поэтому оценивать нужно и вынос крупных отходов, и чистоту возвратной жидкости.

При обслуживании очистите сумп и фильтры в соответствии с принятой на производстве периодичностью. Если после очистки проблема возвращается, проверьте, не связана ли она с высокой интенсивностью образования стружки или с тем, что поток СОЖ не направлен в зону ее среза. Это позволит связать меры по снижению уноса с реальной причиной, а не компенсировать потери постоянным доливом.

Как контролировать состояние СОЖ и снизить расход

Уровень в сумпе влияет на стабильность параметров жидкости.

Поддержание объема на уровне 85-100% помогает уменьшить колебания концентрации и pH. Если уровень постоянно меняется, доливами легко замаскировать унос, но не устранить его причину. Поэтому одновременно отслеживают объем жидкости, ее концентрацию и состояние системы.

Концентрацию СОЖ контролируют ежедневно, а pH включают в программу регулярного мониторинга. Недостаточная концентрация ухудшает смазывание и защиту от коррозии. Избыточная концентрация может способствовать пенообразованию и появлению липких остатков. При выявлении отклонений следует проверить состояние эмульсии, загрязненность сумпа и точность приготовления смеси.

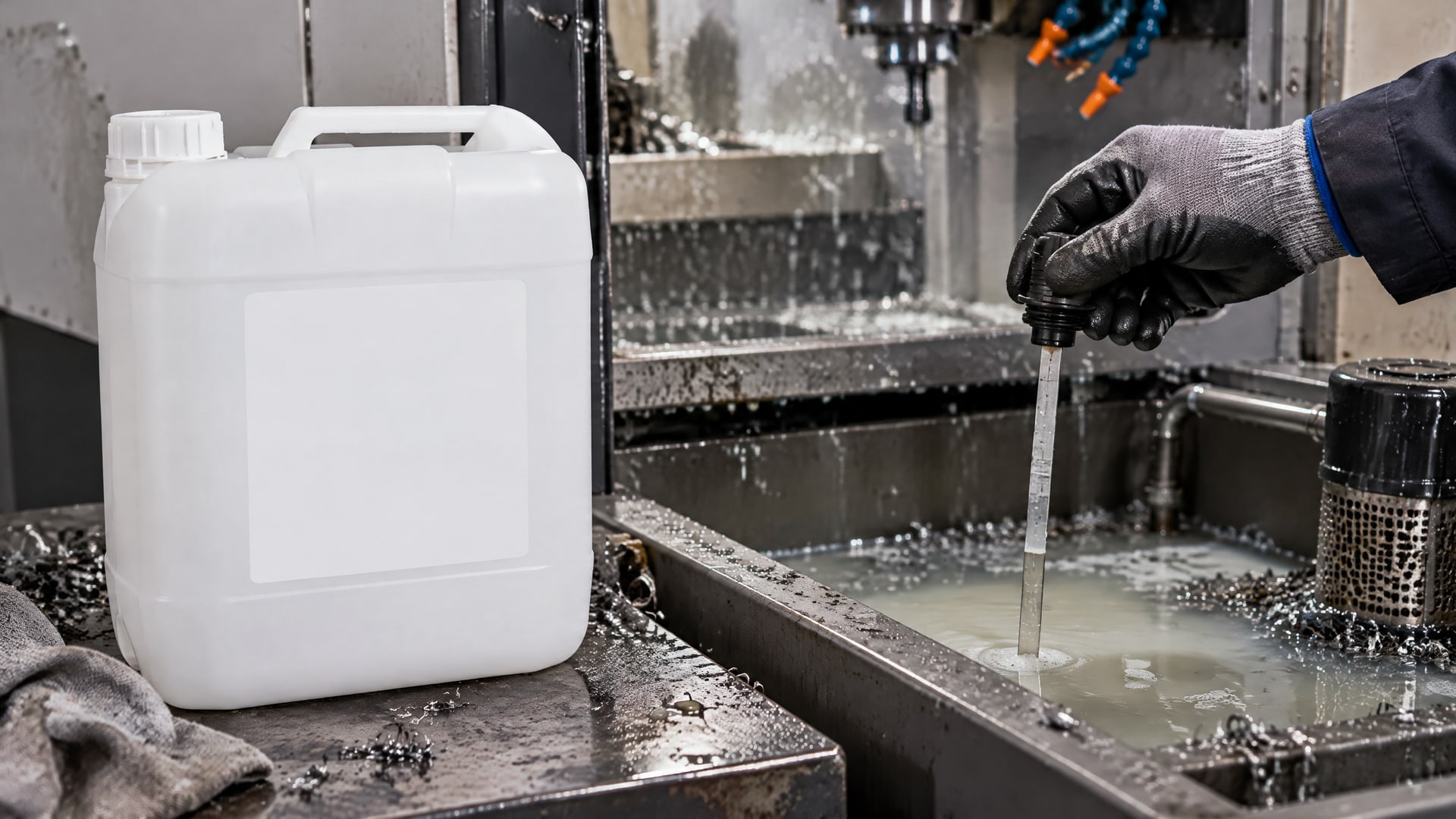

Если проблема связана с нестабильностью водосмешиваемой СОЖ или ее загрязнением, одной механической настройки может быть недостаточно. В производственных системах на этом этапе оценивают также стабильность концентрата и его устойчивость к биопоражениям. В таких условиях EFELE CF-627, концентрат водосмешиваемой СОЖ с высокой стабильностью и устойчивостью к биопоражениям, может быть частью решения. Он не заменяет направленную подачу, фильтрацию и удаление стружки, но помогает поддерживать чистоту и стабильность системы.

Чтобы оптимизировать расход СОЖ, фиксируйте долив и обслуживание в производственном регламенте вместе с ежедневным контролем концентрации. Сопоставляйте изменения расхода с режимом обработки, образованием стружки и состоянием фильтров. Такой подход помогает отличить физический унос жидкости от проблем, связанных с концентрацией или загрязнением.

Охрана труда и обслуживание системы

Состояние СОЖ важно не только для процесса обработки, но и для организации работ.

В рекомендациях NIOSH приведены ориентиры воздействия аэрозолей СОЖ: ниже 0,4 mg/m³ по thoracic particulate или ниже 0,5 mg/m³ по total particulate. Отдельное европейское руководство указывает 10 mg/m³ как оценочное значение для технических мер контроля. Эти показатели относятся к разным подходам и не должны подменять оценку условий на конкретном рабочем месте.

Для управления рисками следует выбирать эффективные меры контроля, регулярно обслуживать систему и проверять результативность принятых мер. Персоналу важно объяснить порядок смешивания СОЖ, ежедневного мониторинга концентрации и обслуживания оборудования. Регулярный контроль помогает заметить отклонения до того, как они приведут к ухудшению состояния жидкости или росту ее расхода.

Обслуживание должно охватывать не только ванну станка, но и сумп, фильтры и систему отвода стружки. При загрязнении в жидкости остаются мелкие частицы и шлам, даже если крупную стружку уже удаляет конвейер. Поэтому проверяйте чистоту фильтров и сумпа, а также работу подачи СОЖ в зоне резания.

Практический порядок действий можно выстроить так:

• Проверить направление струи и ее попадание в зону среза.

• Оценить отвод стружки из рабочей зоны и своевременно очищать сумп.

• Проверить фильтрацию, включая удаление мелкой фракции и шлама.

• Ежедневно контролировать концентрацию и регулярно следить за pH.

• Обучить персонал смешиванию, мониторингу и обслуживанию СОЖ.

Такой регламент объединяет производственные меры и контроль состояния рабочей среды. Он позволяет работать с причиной потерь, а не только восполнять уменьшившийся объем жидкости.

Часто задаваемые вопросы

Почему расход СОЖ растет после перехода на более производительный режим?

При увеличении съема материала обычно образуется больше стружки, а она механически уносит жидкость из станка. Проверьте направление подачи, работу системы стружкоудаления и накопление загрязнений в сумпе. Если изменить только объем подачи или чаще доливать эмульсию, причина потерь может сохраниться.

Нужна ли фильтрация, если стружку удаляет конвейер?

Да. Конвейер помогает выводить стружку, но мелкая фракция, шлам и взвешенные частицы могут оставаться в системе. Для очистки используют подходящую фильтрацию; в многоступенчатой схеме встречаются грубая ступень порядка 50 мкм и картриджная 5-10 мкм. Для очень мелких взвесей может применяться центрифуга.

Что важнее для снижения выноса СОЖ: состав или подача?

Сначала проверяют механическую часть: направление струи, удаление стружки, чистоту сумпа и фильтров. СОЖ должна попадать в зону среза и помогать эвакуации стружки, а не просто заливать станок. Стабильность состава и контроль концентрации важны для работы системы, но не заменяют корректную подачу.

Зачем контролировать концентрацию и pH, если проблема связана со стружкой?

Стружка и шлам загрязняют систему, а изменение концентрации или pH может указывать на ухудшение состояния СОЖ. Концентрацию контролируют ежедневно, pH - в рамках регулярного мониторинга. Эти проверки не удаляют стружку, но помогают вовремя выявить изменения и не ограничиваться доливом жидкости.

Заключение

Потери СОЖ при обработке снижают комплексно: направляют поток в зону резания, организуют своевременный отвод стружки, очищают сумп и фильтры, контролируют уровень, концентрацию и pH. Увеличение подачи без точной настройки может не уменьшить унос, а долив без удаления загрязнений не устраняет его источник.

Начните с проверки направления струи и работы стружкоудаления, затем оцените чистоту сумпа и фильтров. Включите ежедневный контроль концентрации и регулярный мониторинг pH в регламент обслуживания.
