Рефрактометр для СОЖ: как контролировать концентрацию для стабильной работы станков

Контроль концентрации СОЖ - один из ключевых факторов стабильной работы металлообрабатывающего оборудования. Неправильная концентрация приводит к ускоренному износу инструмента, деградации смазки, проблемам с качеством обработки и скачкам в себестоимости производства. Рефрактометр - портативный и доступный инструмент, который позволяет оперативно проверять концентрацию водосмешиваемой эмульсии прямо на рабочем месте за 30 секунд. Однако многие технические специалисты и закупщики не до конца понимают принцип работы прибора, забывают про поправочный коэффициент и допускают ошибки при замере. Статья подробно разбирает, как правильно работать с рефрактометром, какие нормы контроля соблюдать и как избежать типичных ошибок, чтобы каждый замер был точным и полезным.

Зачем контролировать концентрацию СОЖ на производстве

Концентрация эмульсии влияет на все аспекты работы станка.

Если жидкость разбавлена ниже нормы, охлаждающие и смазывающие свойства ослабевают: инструмент перегревается, быстрее тупится, и на детали появляются прижоги. Если концентрация превышена, смазка становится вязкой, хуже поступает в зону резания, может забивать каналы системы подачи, а излишки откладываются на станке, усложняя уборку и снижая видимость для оператора.

Нестабильная концентрация также нарушает биостабильность - эмульсия быстрее портится, появляется неприятный запах, развиваются бактерии, что ведет к преждевременному сливу жидкости и перерасходу. Поэтому удержание концентрации в рабочем диапазоне производителя - не просто норма, это инвестиция в качество, надежность и экономику производства. Именно этой цели служит рефрактометр: дешевый прибор, который каждый день напоминает о состоянии эмульсии.

Как работает рефрактометр и что он измеряет

Рефрактометр измеряет показатель преломления света в жидкости.

Все растворенные вещества в СОЖ (эмульгаторы, противокоррозионные присадки, противозадирные компоненты) преломляют свет по-другому, чем чистая вода. Чем выше концентрация, тем больше преломление. Прибор считывает эту величину по калиброванной шкале и выдает значение в единицах Brix или процентах рефрактивного сухого вещества.

Однако рефрактометр показывает не саму концентрацию в процентах, а условное оптическое значение. Чтобы перевести его в реальную концентрацию (%), нужно применить поправочный коэффициент (K-фактор), который зависит от конкретной СОЖ. Эта формула выглядит так:

реальная концентрация (%) = показание рефрактометра × K-фактор

K-фактор берется из технической документации на эмульсию, а не из универсальной таблицы. Разные СОЖ имеют разные коэффициенты: у одной может быть 1,95, у другой 2,1, и это не ошибка - это следствие разного состава присадок. Если забыть про коэффициент и считать показание прямым процентом, расчет будет неправильным, и концентрация может быть либо занижена, либо перепроверяется с ошибкой.

Пошаговая инструкция замера концентрации рефрактометром

Подготовка прибора и калибровка

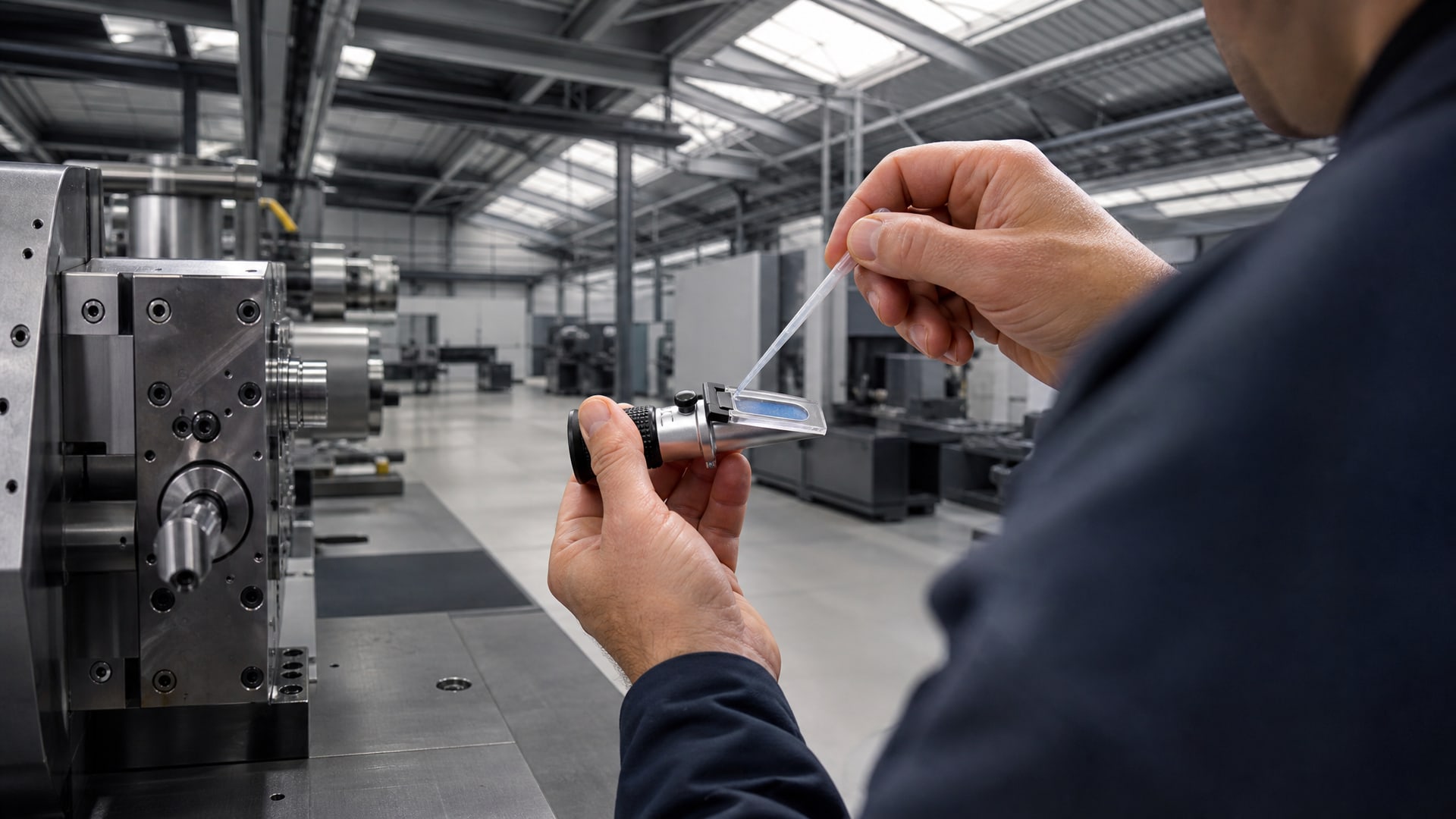

Перед первым замером в смену рефрактометр нужно откалибровать. Очистите призму чистой сухой салфеткой, нанесите 1-2 капли дистиллированной воды, закройте крышку и дождитесь четкой границы между светлым и темным полями. Она должна ровно совпадать с нулевой отметкой (обычно 0% Brix или 0 RI). Если граница смещена, используйте регулировочный винт прибора, чтобы сдвинуть шкалу на ноль. После калибровки промойте призму и вытрите насухо дистиллированной водой.

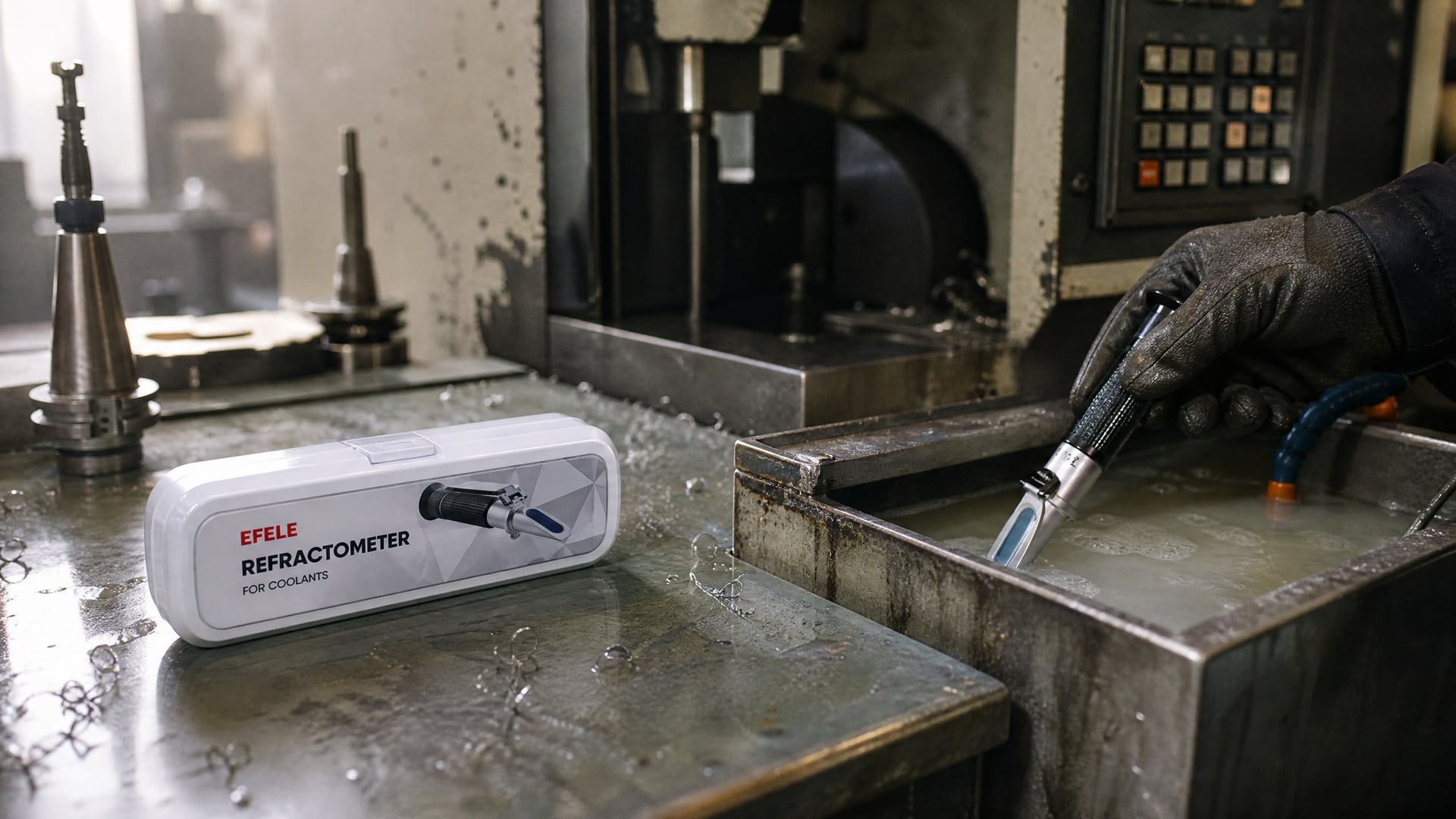

Отбор пробы и замер

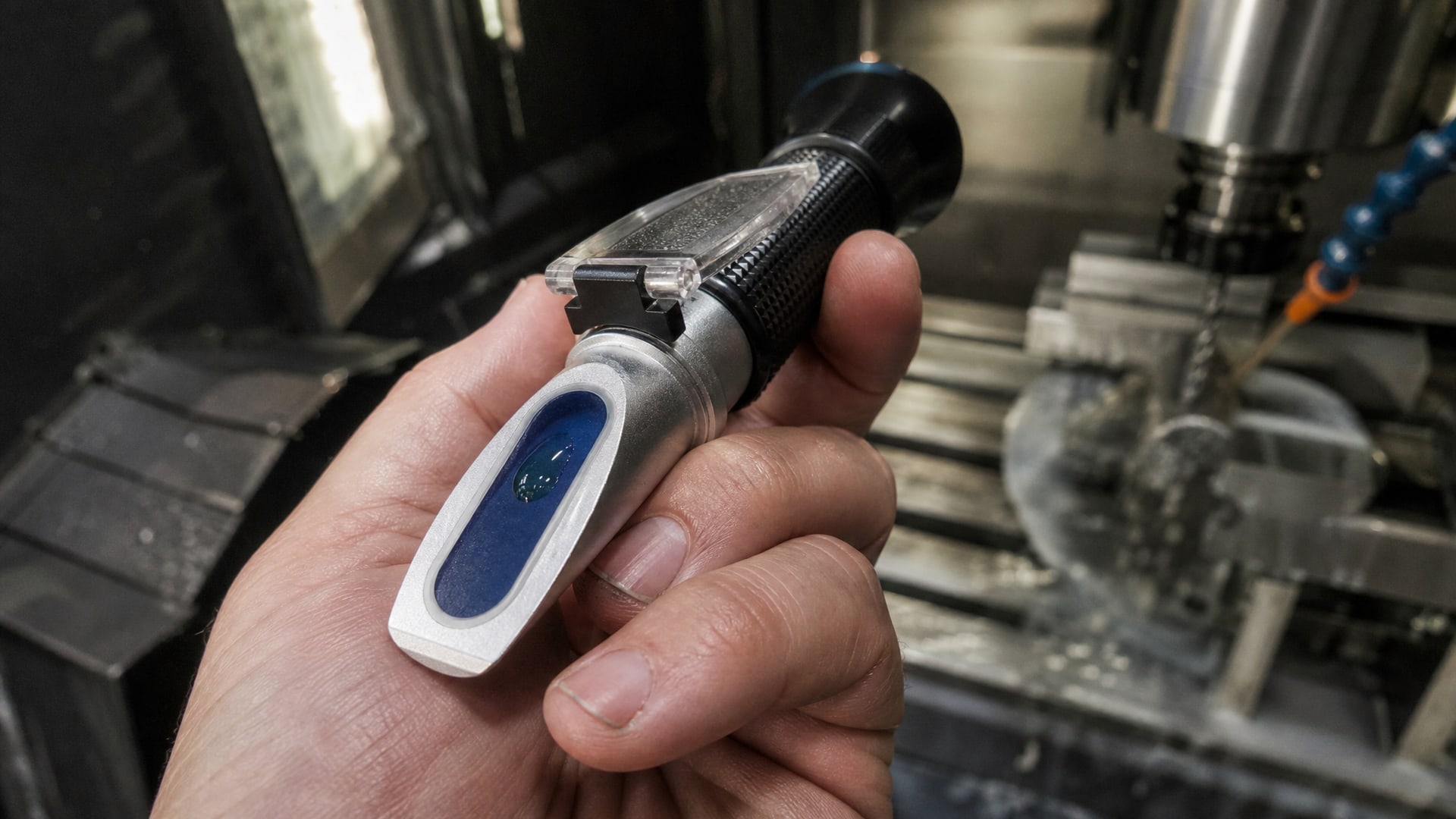

Возьмите пробу СОЖ из рабочего бака. Важно брать пробу не с поверхности, а после перемешивания жидкости - так снизится риск ошибки из-за расслаивания или скопления осадка. Очистите призму рефрактометра сухой салфеткой (остатки старой жидкости или пыль искажают результат). Нанесите ровно 2-3 капли пробы на нижнюю пластину (призму), закройте верхнюю призму крышкой так, чтобы жидкость распределилась тонким слоем по всей поверхности.

Посмотрите в окуляр. Вы увидите два поля: светлое вверху и темное внизу. Граница между ними (линия раздела света и тени) должна быть четкой. Если она размыта, поверните окуляр для фокусировки до полной ясности. Если размытость не исчезает, возможно, образовалась пузырьковая пленка - снимите крышку, убедитесь, что жидкость полностью заполнила призму без воздуха, и повторите замер.

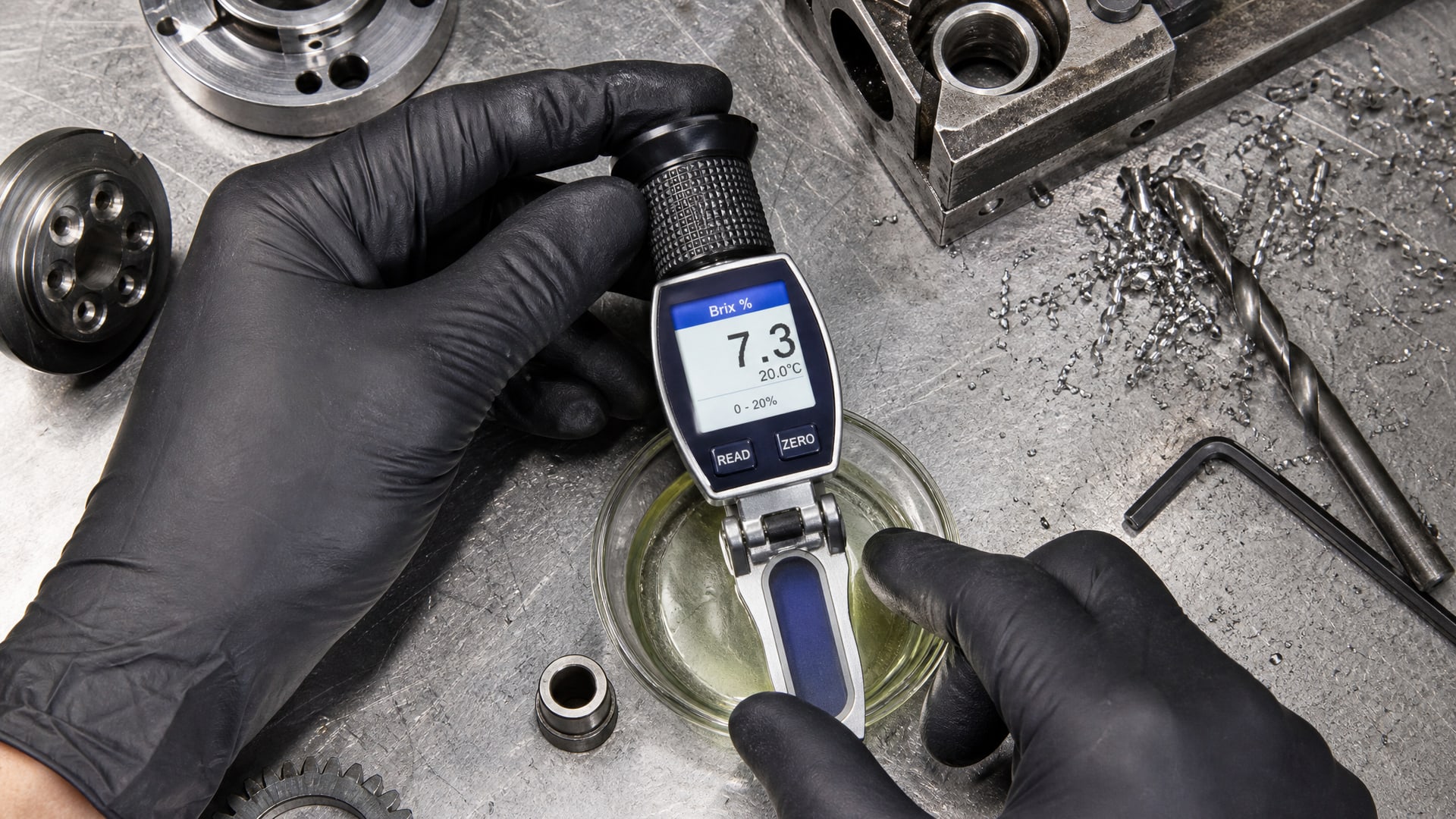

Когда граница четкая, зафиксируйте значение по шкале. Большинство рефрактометров для СОЖ работают в диапазоне 0-20% Brix, что удобно для абсолютного большинства эмульсий. Запишите полученное число.

Пересчет в реальную концентрацию

Допустим, рефрактометр показал 8,5 Brix. Если K-фактор вашей СОЖ составляет 1,95 (это должно быть указано в технической документации), то реальная концентрация будет:

8,5 × 1,95 = 16,575 % (примерно 16,6%)

Если норма производителя для этой СОЖ составляет 16-18%, то фактическая концентрация в норме. Если норма 18-20%, необходимо добавить концентрат.

Уход после замера

После замера промойте призму дистиллированной водой, чтобы удалить остатки СОЖ, и вытрите мягкой чистой салфеткой. Излишки смазки могут засыхать на поверхности и помешают следующему замеру.

Как выбрать рефрактометр для работы с СОЖ

При выборе прибора обратите внимание на несколько параметров.

Во-первых, диапазон шкалы: для большинства производственных эмульсий подходит диапазон 0-20% Brix. Это значение охватывает типичные рабочие концентрации СОЖ и обеспечивает удобное считывание показаний на шкале без мелких делений.

Во-вторых, точность. Качественный рефрактометр дает ошибку в пределах ±0,2-0,5 Brix, что достаточно для производственного контроля.

В-третьих, материал корпуса: для цеховых условий подходит пластик или металл с прорезиненными вставками - они хорошо защищают от влаги и позволяют прибору пережить падение.

В-четвертых, и это главное, необходимо убедиться, что в технической документации на вашу СОЖ указан поправочный коэффициент K для конкретного прибора или типа шкалы (Brix). Если такой информации нет, попросите ее у поставщика эмульсии. Без K-фактора рефрактометр теряет смысл - вы не сможете пересчитать показание в реальный процент. Портативный рефрактометр EFELE Рефрактометр для СОЖ (Brix 0-20%) разработан специально для контроля водосмешиваемых эмульсий с четкой шкалой и удобным считыванием, что позволяет оператору справиться с замером быстро и без погрешностей.

Частота контроля концентрации в производстве

На большинстве производств рекомендуется проверять концентрацию ежедневно.

Такой график соблюдается в цехах с интенсивной работой станков, когда через эмульсию проходит большой объем стружки, аэрозоль активно расходуется и часто добавляется вода для восполнения испарения. Ежедневный контроль помогает заметить тренд: если концентрация день за днем снижается, значит, вода компенсируется неправильно, и нужно скорректировать режим разведения.

При спокойной интенсивности работы или на участках, где станок работает несколько часов в день, концентрацию можно проверять раз в 2-3 дня. Однако при любом графике нужно дополнительно мерить концентрацию после слива части старой эмульсии, смены поставщика СОЖ или изменения режима работы. Если концентрация выходит за границы нормы производителя (обычно допускается отклонение ±10%), нужно провести коррекцию: либо добавить концентрат, если значение занижено, либо долить воду, если оно превышено.

Типичные ошибки при измерении и как их избежать

Ошибка 1: забывчивость про K-фактор.

Оператор посмотрел на шкалу, увидел 9 Brix и записал это как 9%. На самом деле, если K-фактор равен 2, то реальная концентрация 18%, что может быть выше нормы. Решение: распечатайте формулу и K-фактор вашей СОЖ, приклейте на рефрактометр или на доску возле рабочего места. Это займет одну минуту, но убережет от систематических ошибок.

Ошибка 2: грязная призма. Остатки старой смазки, пыль или окислившаяся пленка на поверхности призмы искажают результат. Граница света и тени становится размытой, или показание смещается в сторону. Решение: всегда очищайте призму перед замером и после него дистиллированной водой и чистой салфеткой. Держите салфетки под рукой - это займет 10 секунд.

Ошибка 3: непомешанная проба. Если взять жидкость прямо с поверхности бака без перемешивания, вы можете получить результат, который не отражает реальное состояние всего объема. Эмульсия имеет свойство расслаиваться, и верхний слой может быть более разбавленным. Решение: перед отбором пробы размешайте эмульсию палочкой или включите циркуляцию в системе, если она имеется.

Ошибка 4: пузырьки воздуха на призме. Если между двумя пластинами рефрактометра остался воздух, граница света и тени становится размытой или вообще исчезает. Это не значит, что прибор сломан. Решение: откройте крышку, проверьте, что жидкость плотно заполнила всю призму, закройте крышку еще раз и повторите замер.

Ошибка 5: отсутствие калибровки. Если прибор не откалиброван на дистиллированной воде в начале смены, показания будут сдвинуты на какую-то постоянную величину. Решение: сделайте калибровку на дистиллированной воде перед первым замером и после хранения прибора в холоде или жаре.

Нормы концентрации и допустимые отклонения

Каждая СОЖ имеет свой рабочий диапазон концентрации, который указывается в технической документации (ТУ) производителя.

Для большинства универсальных промышленных эмульсий он находится в диапазоне 5-10% для легких работ и 10-20% для средних и тяжелых. Например, одна эмульсия может работать в диапазоне 8-12%, другая -15-20%. Это не прихоть, а результат разработки: при данной концентрации присадки реализуют свой потенциал, смазка стабильна и не окисляется быстро.

Допустимое отклонение от нормы составляет примерно ±10% от установленного значения. Если норма 16%, то допускается концентрация от 14,4% до 17,6%. За пределами этого диапазона качество обработки начинает падать: инструмент быстрее тупится, растет брак по размерам, эмульсия стареет и портится раньше срока. Поэтому сравнивайте результат не просто с "паспортной нормой", а с конкретным числом из таблицы поправок или из протокола приема эмульсии на склад.

Часто задаваемые вопросы

Что такое K-фактор и откуда его взять?

K-фактор (поправочный коэффициент) - это число, на которое нужно умножить показание рефрактометра в Brix, чтобы получить реальную концентрацию в процентах. Он зависит от состава эмульсии и указывается в технической документации производителя СОЖ (в ТУ или в тех.паспорте). Если документ на русском, ищите строку "Поправочный коэффициент" или "K-фактор". Если такого нет, напишите поставщику с указанием марки эмульсии - он должен предоставить это число.

Почему рефрактометр показывает размытую границу света и тени?

Размытая граница бывает в трех случаях: 1) на призме остались остатки старой смазки или пыль - протрите дистиллированной водой и салфеткой; 2) между пластинами застрял пузырек воздуха - откройте крышку, убедитесь, что жидкость полностью заполнила призму, и закройте заново; 3) окуляр не сфокусирован - поворачивайте регулировочное кольцо, пока граница не станет четкой. Если после всех действий граница остается размытой, возможен дефект прибора.

Как часто нужно калибровать рефрактометр?

Калибровку на дистиллированной воде рекомендуется проводить один раз в начале рабочей смены. Если прибор находился в холодном помещении или в жаре, также калибруйте перед первым замером. При нормальных условиях хранения (комнатная температура, сухое место) прибор держит калибровку в течение смены. Полную техническую проверку и юстировку проводят один-два раза в год в сервисном центре.

Что делать, если реальная концентрация ниже нормы?

Если после пересчета через K-фактор концентрация ниже нижней границы нормы производителя, нужно добавить концентрат. Количество концентрата рассчитывается по формуле (она указывается в инструкции к эмульсии) или по простому правилу: требуемое количество концентрата (л) = (требуемая концентрация - текущая) × объем эмульсии / 100. После добавления тщательно перемешайте и через 5-10 минут проверьте концентрацию еще раз.

Зачем нужна таблица поправок, если есть K-фактор?

Таблица поправок (график зависимости концентрации от показания рефрактометра) помогает оператору быстро прочитать результат, не доставая калькулятор. В некоторых цехах такую таблицу печатают и вешают рядом с прибором. Таблица строится на основе K-фактора: если K = 1,95, то показание 8 Brix соответствует 15,6%, показание 9 Brix = 17,55% и так далее. Таблица особенно полезна, если на эмульсию работают несколько операторов и нужно минимизировать разброс в считывании.

Заключение

Рефрактометр - простой, но мощный инструмент для ежедневного контроля концентрации СОЖ. Ключ к точным результатам - понимание того, что прибор показывает оптическое значение, а не сразу процент. Нужно применить поправочный коэффициент, который берется из технической документации на конкретную эмульсию. После этого замер становится надежным и воспроизводимым: оператор тратит 30 секунд, получает число, пересчитывает его по формуле и понимает, нужна ли коррекция.

Практическая цепочка проста: откалибруйте прибор на дистиллированной воде, отберите пробу из перемешанной эмульсии, очистите призму, нанесите 2-3 капли, дождитесь четкой границы света и тени, запишите показание, умножьте на K-фактор и сравните с нормой производителя. Если отклонение превышает ±10%, проведите коррекцию: добавьте концентрат или долейте воду. Проверяйте концентрацию ежедневно или каждую смену - это займет минуту, но сохранит качество обработки и продлит срок жизни эмульсии. Если в вашем цехе еще нет рефрактометра, это первый шаг к систематическому контролю и снижению неопределенности в работе станков.
