Рефрактометр для СОЖ: как правильно определить концентрацию водосмешиваемой эмульсии

Водосмешиваемые системы охлаждения и смазки требуют постоянного контроля концентрации - от этого зависят свойства эмульсии, стойкость к окислению, противомикробная защита и качество обработки. Рефрактометр позволяет проводить этот контроль быстро и без сложного оборудования прямо на производстве. Однако показание прибора - это не готовая концентрация, а промежуточное значение, которое нужно пересчитать с помощью коэффициента конкретной СОЖ. В этой статье разберемся, как правильно пользоваться рефрактометром, откуда взять коррекционный коэффициент, как отбирать пробы и не допустить ошибок при замерах, которые приводят к перерасходу концентрата или снижению качества эмульсии.

Статья адресована техническим специалистам, инженерам и закупщикам, ответственным за поддержание параметров циркуляционных систем охлаждения, систем смазки и обработки материалов.

Как работает рефрактометр и почему нужен коэффициент конкретной СОЖ

Рефрактометр - это оптический прибор, измеряющий показатель преломления света (рефрактивный индекс) жидкости.

Когда вы наносите каплю эмульсии на призму, свет преломляется под углом, зависящим от концентрации растворенного вещества. Граница между светлой и темной зонами (граница свет-тень) указывает на шкалу, и там читается значение в единицах Brix или других условных единицах.

Однако это значение само по себе не равно концентрации СОЖ. Разные эмульсии имеют разные кривые преломления света. Например, одна СОЖ может иметь коэффициент пересчета 1,0, другая -0,8 или 1,2. Для получения истинной концентрации в процентах необходимо найти коэффициент (часто называемый RI factor или refractometer multiplier) в техническом паспорте именно того продукта, который вы контролируете, и умножить показание рефрактометра на этот коэффициент.

Например, если рефрактометр показал 5,0 по шкале Brix, а коэффициент вашей СОЖ равен 2,0, то концентрация составляет 5,0 × 2,0 = 10%. Если коэффициент 1,5, то 5,0 × 1,5 = 7,5%. Игнорирование этого шага приводит к существенным ошибкам управления концентрацией и нестабильности параметров эмульсии на протяжении рабочей смены.

Подготовка рефрактометра и калибровка дистиллированной водой

Перед любым сеансом измерений рефрактометр необходимо откалибровать.

Это гарантирует, что нулевая точка прибора совпадает с реальностью и исключает систематические ошибки, накопившиеся со времени последнего использования или хранения.

Процедура калибровки выглядит так:

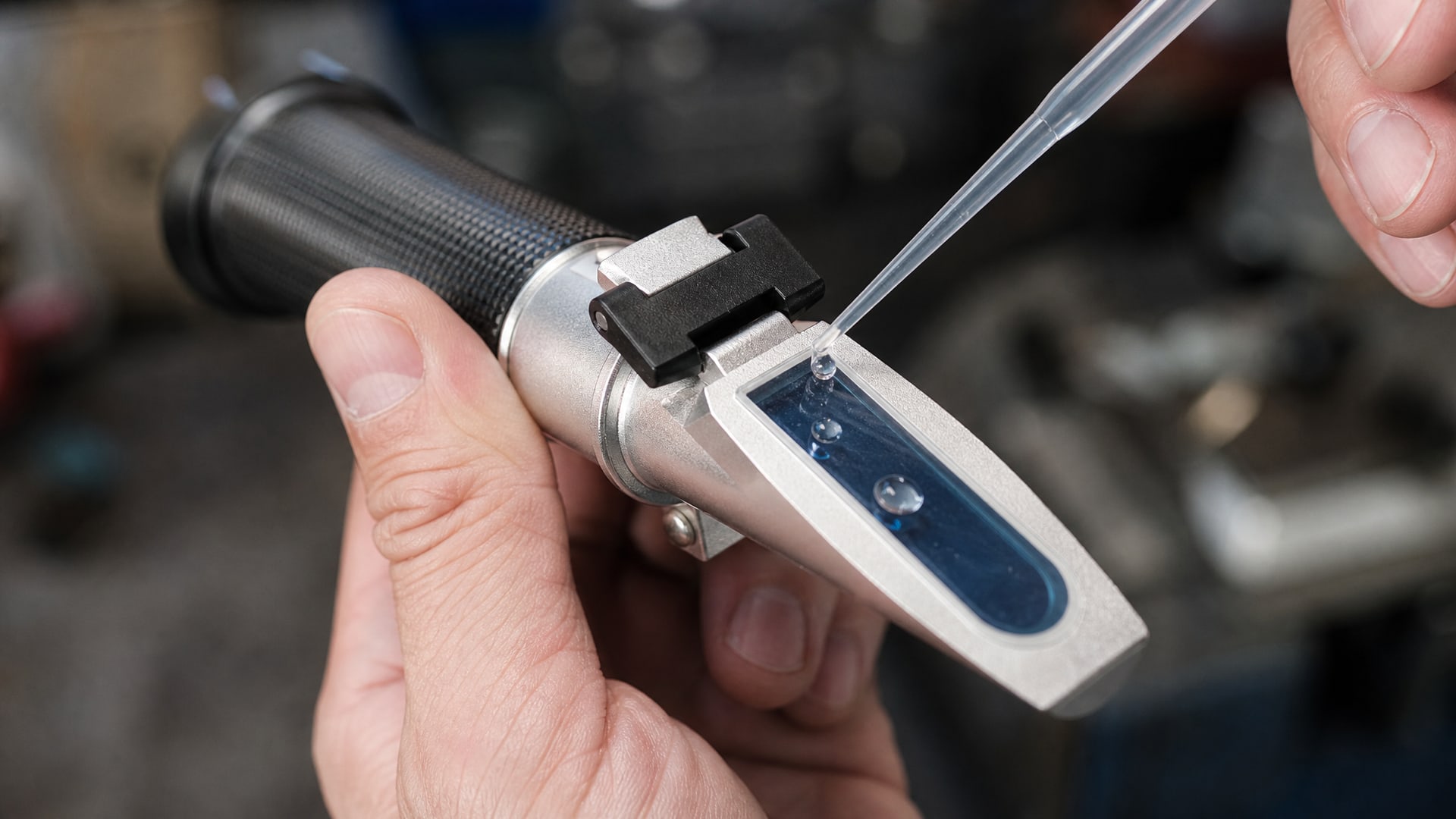

• Возьмите несколько капель дистиллированной воды комнатной температуры (около 20 °C).

• Нанесите воду на нижнюю призму рефрактометра.

• Аккуратно закройте верхнюю крышку, чтобы вода распределилась тонким слоем между призмами.

• Посмотрите в окуляр против источника света (обычно рядом есть зеркало или отражатель).

• Найдите четкую границу свет-тень и проверьте, совпадает ли она с отметкой 0,0 на шкале.

• Если граница смещена, используйте регулировочный винт (обычно расположен сбоку или снизу прибора) для совмещения границы с нулем.

• После установки нуля протрите призму чистой мягкой салфеткой без ворса, высушите полностью.

Эту проверку повторяют перед каждой серией замеров, а также если вы переносили прибор, подвергали его тряске или если прошло несколько часов простоя. Некоторые предприятия проверяют ноль каждый час интенсивного контроля - это особенно важно в условиях высокой влажности или резких перепадов температуры в цехе.

Правильный отбор пробы из циркулирующей системы

Репрезентативность пробы - это основа достоверного результата.

Если взять пробу с поверхности стоячей эмульсии в баке, можно получить искаженное значение: верхний слой часто обогащен присадками, которые осели или испарились, в результате чего показатель преломления отличается от реального среднего состояния рабочей смеси.

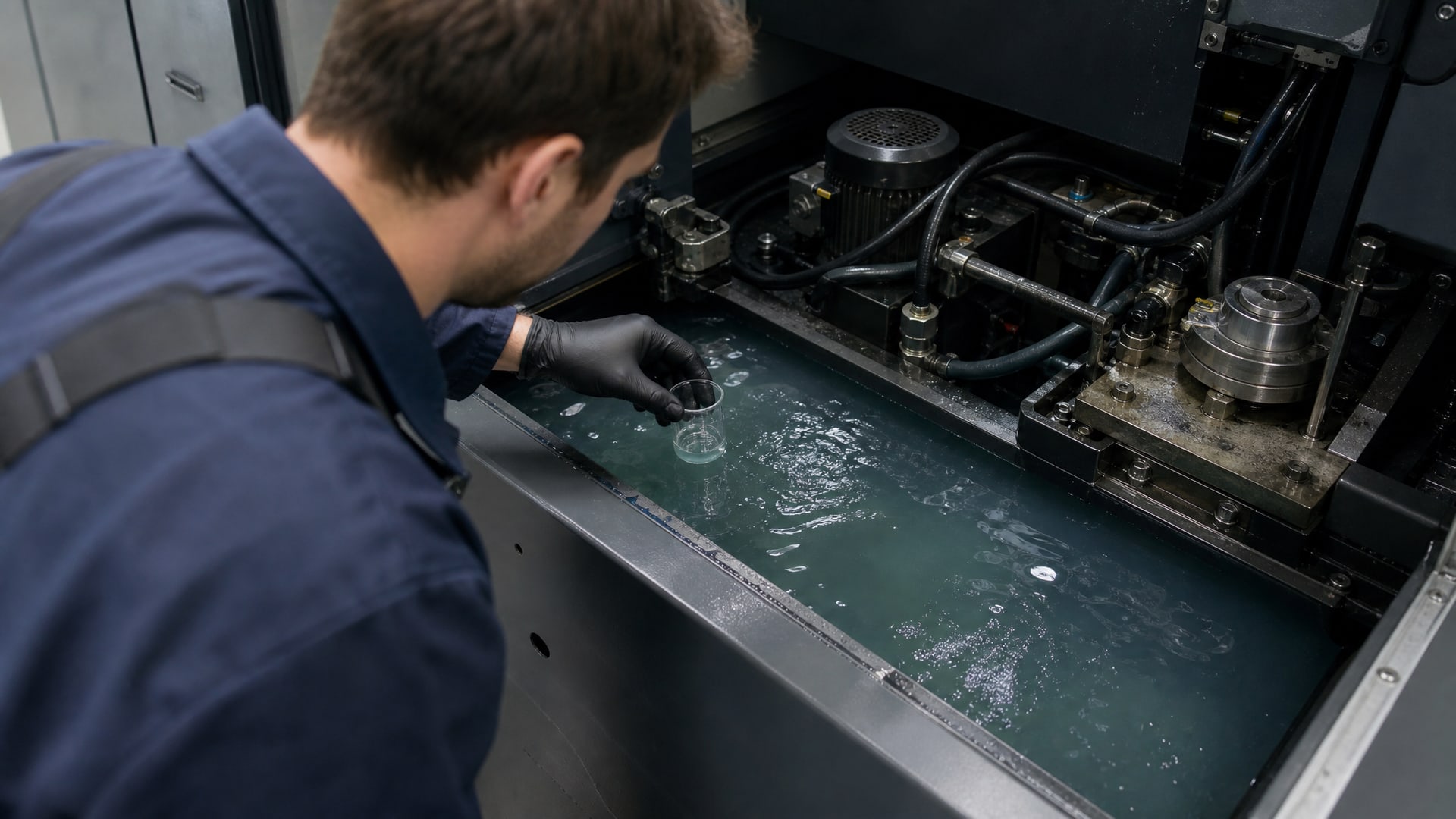

Правильный способ - брать образец непосредственно из циркулирующего потока:

• Если система оснащена дренажным патрубком или краном на напорной линии, отберите пробу прямо оттуда, дав потоку поработать 10-15 секунд, чтобы избежать застойной части трубки.

• Если центральной точки забора нет, возьмите пробу из зоны, где эмульсия максимально перемешана, например из области рабочей ванны с активным циркулированием.

• Поместите пробу в чистый контейнер или шприц.

• Дайте образцу остыть до комнатной температуры, если он был нагрет циркуляцией (это важно, если ваш рефрактометр не оснащен автокомпенсацией температуры).

Избегайте отбора пробы из плохо перемешанных зон, застойных углов бака или с поверхности, где возможно испарение воды. Такие пробы дадут заниженные или завышенные значения концентрации и приведут к неправильной корректировке эмульсии.

Техника нанесения пробы и считывание показаний

Правильное нанесение пробы на призму - это искусство, которое легко освоить, но легко и нарушить, потеряв точность.

Вот пошаговая процедура:

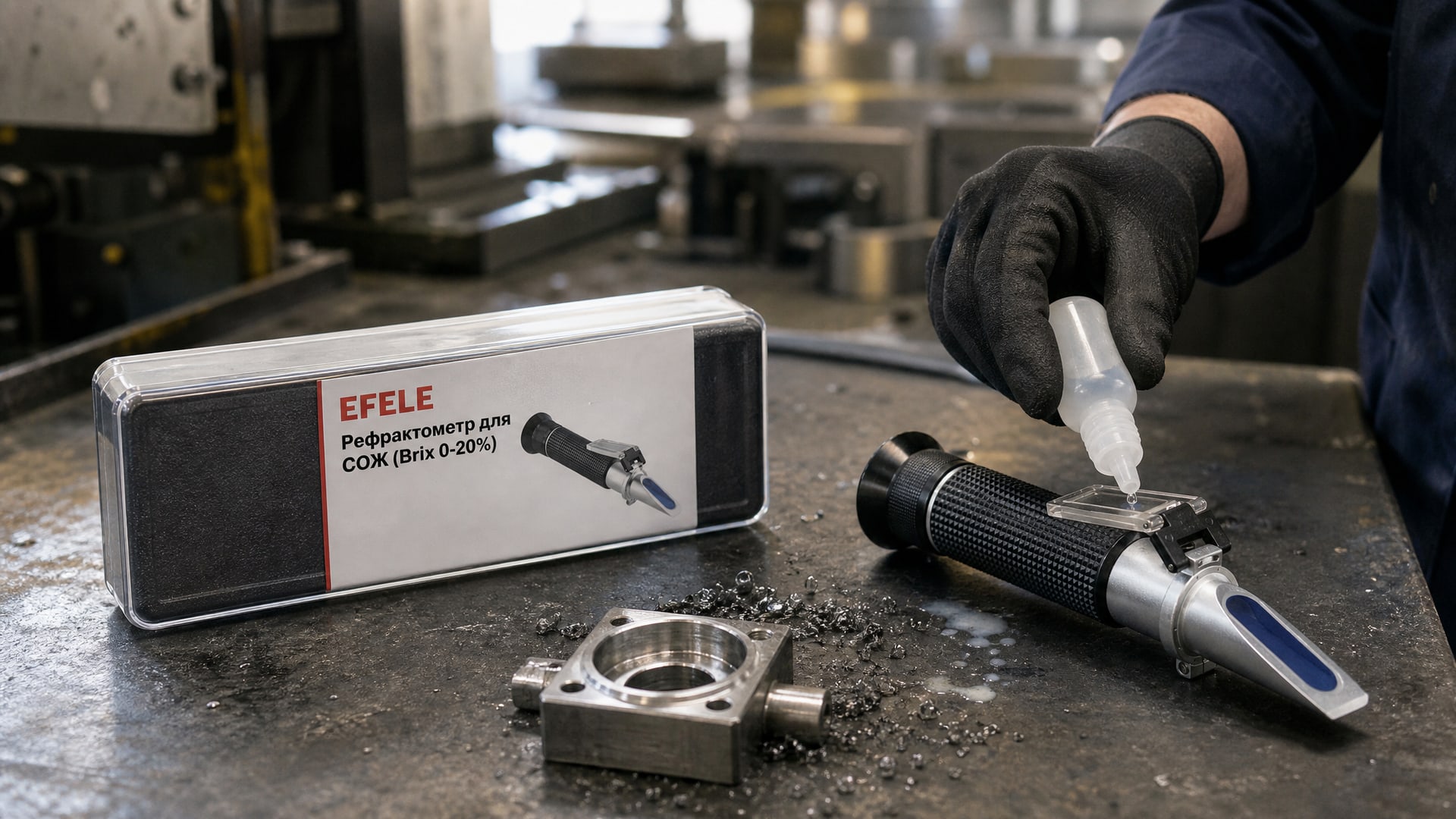

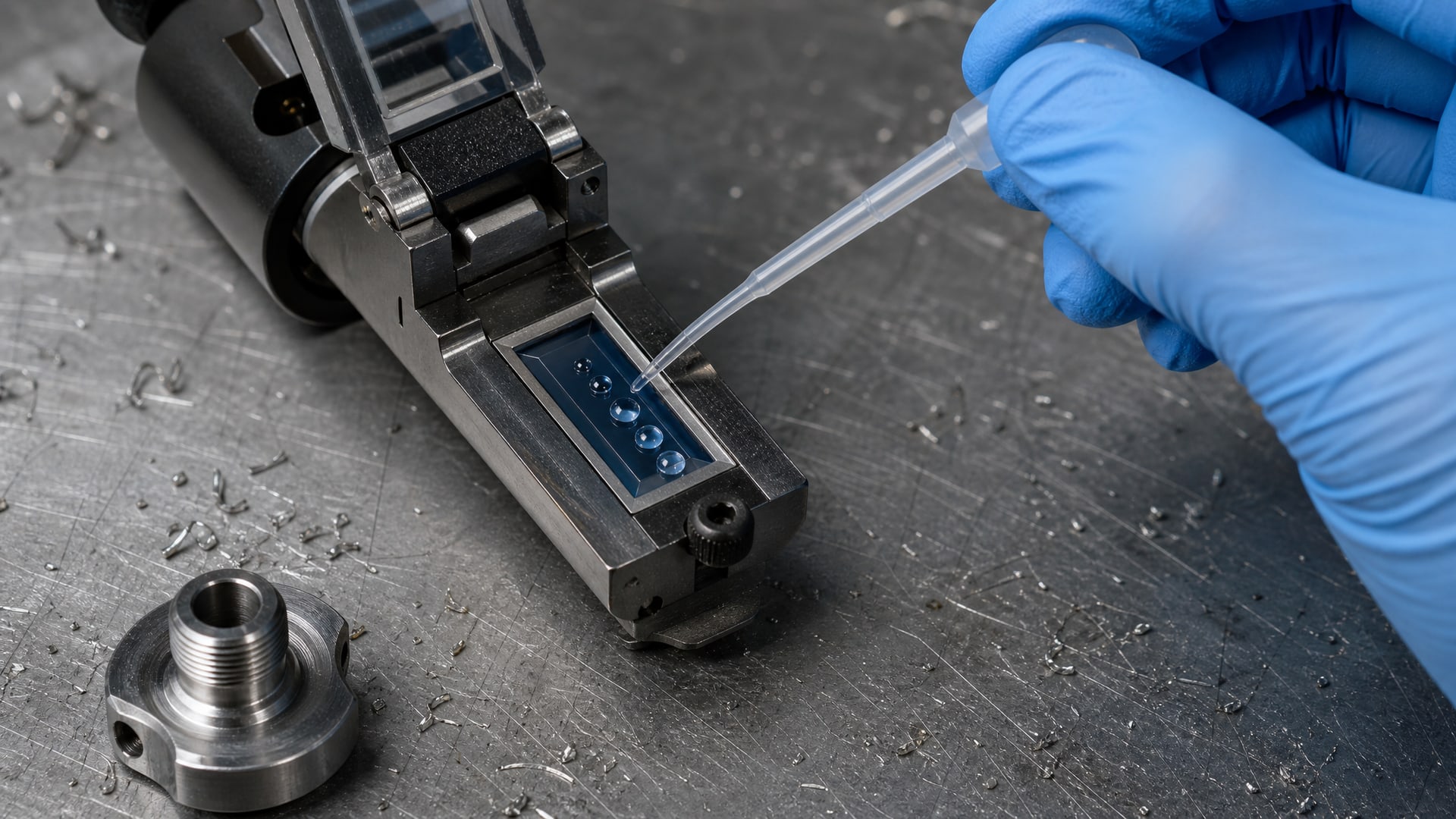

• Возьмите пипетку или микрошприц и отберите 2-3 капли пробы СОЖ.

• Поднесите каплю к нижней (неподвижной) призме под небольшим углом, чтобы жидкость растеклась по поверхности равномерно, без пузырей воздуха.

• Аккуратно опустите верхнюю крышку так, чтобы она соприкоснулась с жидкостью и распределила ее тонким слоем по всей призме.

• Прижимайте крышку мягко - излишнее давление может повредить оптику или сместить границу свет-тень из-за деформации образца.

• Посмотрите в окуляр против света (используйте встроенное зеркало или направьте прибор к окну).

• Дождитесь, пока глаз адаптируется к освещению, и найдите четкую границу между светлой и темной зонами.

• Прочитайте значение на шкале там, где граница пересекает линию отсчета. Если на приборе две шкалы (например, Brix и проценты), убедитесь, что используете правильную для вашей СОЖ.

Четкость границы свет-тень зависит от чистоты призм. Если вы видите размытую или двойную границу, немедленно остановитесь, протрите призму мягкой чистой салфеткой (без спирта, если производитель не рекомендует), высушите и повторите измерение. Загрязненная оптика - частая причина разброса результатов.

Учет температуры и использование приборов с автокомпенсацией

Показатель преломления существенно зависит от температуры жидкости.

Теплая эмульсия показывает одно значение, холодная - другое, хотя концентрация одинакова. Это может привести к неправильной корректировке, если не учитывать температурный дрейф.

Есть два подхода к решению этой проблемы:

Работа при стабильной температуре. Если ваш рефрактометр не оснащен компенсацией, измеряйте пробы, остужая их до одной и той же температуры, обычно около 20 °C. Дождитесь, пока образец, извлеченный из горячей циркуляции, остынет в контейнере, а затем проводите замер. Это кажется неудобным, но обеспечивает повторяемость и исключает температурную ошибку.

Применение прибора с автоматической температурной компенсацией (ATC). Такие рефрактометры содержат встроенный датчик температуры и автоматически корректируют показание. Для точного определения концентрации водосмешиваемой СОЖ рекомендуется использовать специализированный рефрактометр, например EFELE Рефрактометр для СОЖ (Brix 0-20%), который обеспечивает автоматическую компенсацию температуры. Такие приборы удобнее в цехе, снижают вероятность ошибок оператора и позволяют проводить замеры независимо от текущей температуры пробы в диапазоне примерно от 10 до 40 °C.

При выборе прибора учитывайте, как часто вы проводите измерения и насколько стабильна температура в вашем цехе. Если система охлаждения работает круглосуточно с переменной нагрузкой, компенсация температуры - критична.

Пересчет показания рефрактометра в концентрацию СОЖ

После считывания значения со шкалы необходимо пересчитать его в реальную концентрацию.

Это делается просто, но требует наличия паспорта продукта.

Формула пересчета:

Концентрация (%) = Показание рефрактометра × Коэффициент пересчета конкретной СОЖ

Коэффициент (RI factor или refractometer multiplier) находится в техническом паспорте вашей эмульсии. Производитель указывает его потому, что каждый продукт обладает уникальной кривой преломления.

Пример расчета:

• Вы измерили пробу СОЖ рефрактометром.

• На шкале Brix 0-20% виден результат: 8,5.

• Вы открыли паспорт эмульсии и нашли коэффициент 1,8.

• Концентрация = 8,5 × 1,8 = 15,3%.

Если ваша система настроена на концентрацию 15%, результат показывает, что эмульсия в норме. Если норма 12%, нужна корректировка разбавлением. Если концентрация должна быть 18%, требуется добавление концентрата.

Ошибка на этом шаге приводит к тому, что вы начинаете вносить коррективы в эмульсию, не понимая реального состояния. Поэтому всегда проверяйте коэффициент перед началом контрольных работ и не используйте усредненный или «примерный» коэффициент для всех продуктов.

Частые причины ошибок и как их избежать

При регулярном контроле концентрации СОЖ даже опытные операторы допускают ошибки.

Вот самые распространенные:

Отсутствие калибровки перед измерениями. Многие считают, что один раз откалибровав прибор на заводе, можно использовать его годами. На деле смещение нуля происходит из-за вибрации, температурных колебаний, остатков старой пробы. Решение: проверяйте ноль водой перед каждым сеансом замеров.

Пробы из неправильной точки. Если брать образец из неактивной зоны бака, можно получить результат, который не отражает реальное состояние рабочей эмульсии. Берите пробы только из циркулирующего потока или из зоны активного использования.

Использование неправильного коэффициента. Применение коэффициента от другой СОЖ или усредненного значения приводит к систематическим ошибкам. Коэффициент всегда берите из паспорта именно той эмульсии, которую контролируете.

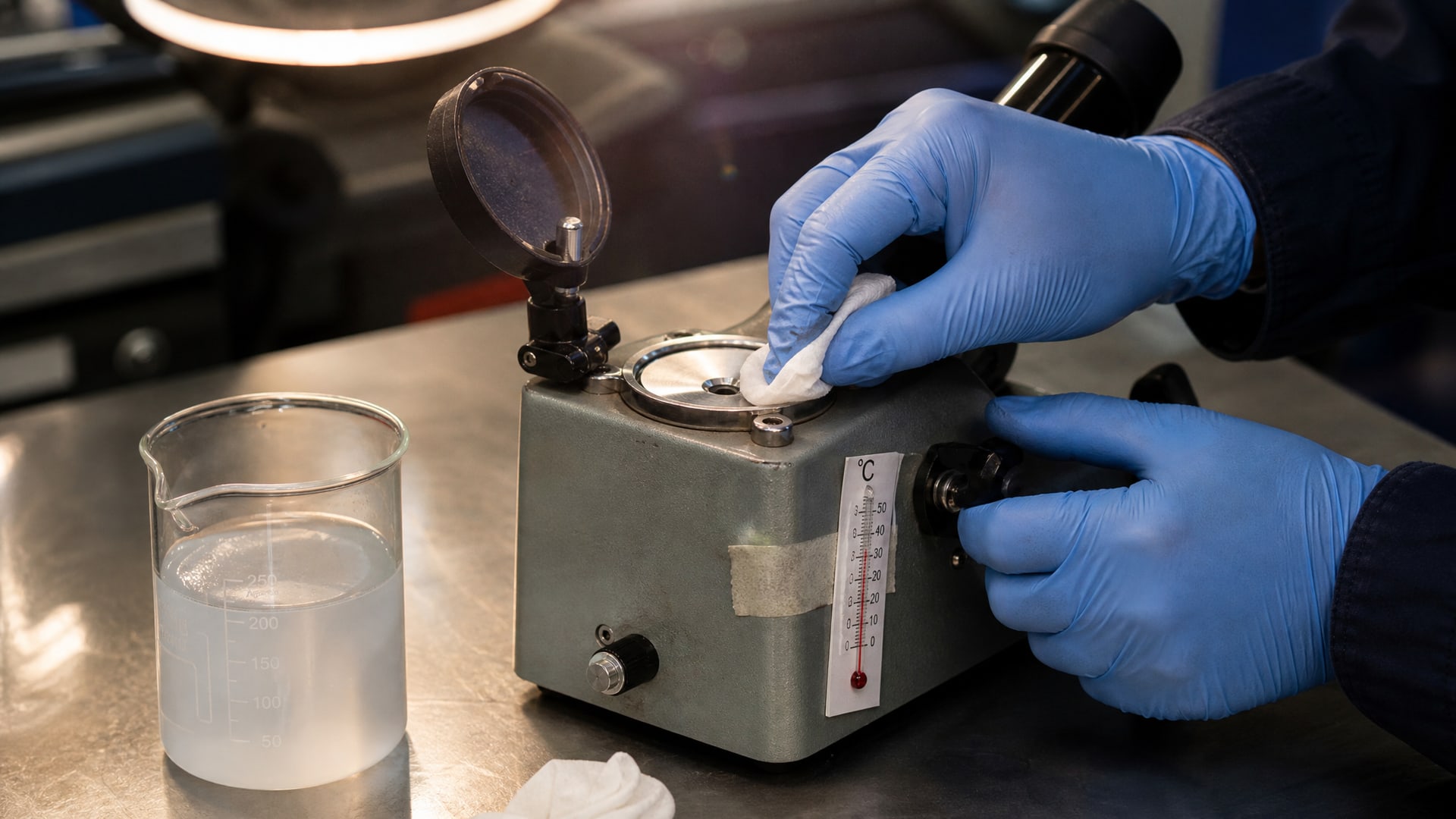

Загрязнение оптики. Высохшие остатки старой пробы на призме размывают границу свет-тень. Протирайте призму после каждого измерения мягкой салфеткой, при необходимости слегка увлажненной.

Игнорирование температуры. Если система не имеет компенсации, сравнивайте только пробы, остуженные до одной и той же температуры. Замер горячей пробы и холодной, проведенные подряд, будут несопоставимы.

Пузыри воздуха в образце. Они искажают преломление и дают размытую границу. Убедитесь, что между призмами - однородный слой жидкости без пузырьков.

Часто задаваемые вопросы

Почему рефрактометр показывает одно, а концентрация, рассчитанная по коэффициенту, совсем другая?

Рефрактометр измеряет показатель преломления, а не концентрацию напрямую. Каждая СОЖ обладает своей кривой преломления света, поэтому для пересчета в процент нужен коэффициент конкретного продукта. Без умножения на коэффициент вы получите неправильное значение. Всегда проверьте паспорт: там указан refractometer multiplier именно для этой эмульсии.

Как часто нужно проверять ноль рефрактометра водой?

Проверку повторяют перед каждым сеансом измерений, даже если он длится несколько часов подряд. Если вы измеряете пробы через день или реже, проверяйте ноль перед каждой новой работой. В цехе с интенсивным контролем многие проверяют ноль каждый час. Это занимает минуту и исключает большие ошибки.

Какая температура должна быть у пробы при измерении?

Если ваш рефрактометр имеет автоматическую компенсацию температуры (ATC), можете измерять в диапазоне примерно 10-40 °C без корректировок. Если прибор без компенсации, держите пробу около 20 °C. Хотя бы примерно - обычно до ±2-3 °C считается нормой. Дайте горячей пробе остыть в контейнере несколько минут перед замером.

Что делать, если граница свет-тень размыта или двойная?

Это признак загрязнения призмы. Немедленно протрите обе призмы мягкой чистой салфеткой без ворса, высушите, проверьте ноль на воде и повторите измерение пробы. Если размытость сохранится, возможно, в образце присутствуют пузыри воздуха. Возьмите новую пробу и нанесите ее более аккуратно.

Влияет ли на результат, из какой части рабочей ванны я беру пробу?

Да, критично. Если взять образец из застойного угла, с поверхности или из неперемешанной зоны, результат может отличаться от реального состояния эмульсии на рабочем инструменте. Берите пробы из активной циркуляции или из центра ванны, где эмульсия максимально перемешана. Это гарантирует, что вы контролируете именно то, что используется в процессе.

Заключение

Рефрактометр - это простой и доступный инструмент для контроля концентрации водосмешиваемой СОЖ прямо на производстве. Однако его простота в использовании часто приводит к ошибкам: пропуск калибровки, неправильный отбор пробы, игнорирование коэффициента пересчета. Каждая из этих ошибок приводит к дестабилизации параметров эмульсии, снижению качества обработки и преждевременному выводу рабочей жидкости из строя.

Чтобы добиться точных результатов, соблюдайте четыре ключевых правила: всегда калибруйте прибор водой перед измерениями, берите пробы из циркулирующего потока, умножайте показание рефрактометра на коэффициент конкретной СОЖ (из паспорта), учитывайте температуру или используйте прибор с автокомпенсацией. Проверяйте чистоту оптики и соблюдайте технику нанесения образца. Интегрируйте контроль концентрации в регулярный график профилактического обслуживания системы охлаждения - это застрахует вас от неожиданных сбоев в производстве и продлит срок службы эмульсии.
