Смазка для трубопроводов: как смазывать запорную арматуру в пищевых линиях

Для запорной арматуры пищевых трубопроводов выбирают смазку с регистрацией NSF H1, если при работе узла возможен случайный контакт с продуктом. Наносят ее тонким слоем и в минимальном количестве, необходимом для работы арматуры и уплотнений. H1 не разрешает намеренно смешивать смазку с пищей и не отменяет проверки совместимости с материалами узла.

Статья пригодится инженерам, техническим специалистам и снабженцам, которые отвечают за обслуживание кранов, клапанов и уплотнений. Разберем, чем H1 отличается от других категорий, какие документы и свойства проверять при подборе и как наносить смазку, чтобы не ухудшить герметичность и не допустить избыточного переноса в продукт.

Что означает H1 для смазки запорной арматуры

NSF H1 относится к смазкам, которые применяют там, где возможен случайный, технически неизбежный контакт с пищей.

Это не разрешение на прямое внесение продукта в пищу и не основание наносить состав без ограничения. В отраслевых материалах для H1 указывается предел случайного контакта до 10 ppm; это значение не следует воспринимать как целевое количество смазки в продукте.

Для пищевых кранов смазка должна соответствовать условиям эксплуатации конкретного узла. Если контакт с продуктом исключен, H1 не становится обязательным только потому, что оборудование установлено на пищевом производстве. Если же смазка может случайно попасть в продукт, проверяют именно регистрацию NSF H1, а не только общую надпись «пищевая» на упаковке.

При выборе документов стоит различать несколько требований:

• NSF H1 обозначает категорию смазки для возможного случайного контакта с пищей.

• FDA 21 CFR 178.3570 относится к смазкам для случайного контакта с пищей и служит нормативным ориентиром при проверке соответствия.

• ISO 21469 устанавливает гигиенические требования к формулированию, производству и применению смазок, которые могут контактировать с пищей.

H2 не является «более строгой» категорией: для смазок H2 контакт с пищей запрещен. Категории 3H и H3 также нельзя смешивать: 3H связана с прямым контактом и разделительными агентами, тогда как H1 предназначена для случайного контакта. Поэтому техническому специалисту важно сверять конкретную категорию на маркировке с фактическим сценарием применения.

Как выбрать смазку для трубопроводов и пищевой арматуры

Для клапанов и кранов недостаточно проверить только пищевой допуск.

Смазка должна работать с материалами уплотнений и корпуса, не ухудшать механодинамические свойства узла и сохранять нужную работу арматуры. Несовместимость с эластомером или пластиком может повлиять на состояние уплотнения и герметичность соединения.

До выбора состава уточняют условия обслуживания. Для арматуры пищевых линий имеют значение контакт с водой, воздействие моющих и дезинфицирующих растворов, конструкция уплотнений и режим мойки. Водостойкость и устойчивость к вымыванию важны, но сами по себе не подтверждают совместимость с конкретной резиной или пластиком. Эти параметры сверяют с документацией на смазку и требованиями изготовителя узла.

Проверку удобно вести поэтапно:

• Установить, возможен ли случайный контакт смазки с пищей при штатной работе или обслуживании.

• Проверить наличие NSF H1, а также сведения о соответствии FDA 21 CFR 178.3570.

• Уточнить, указана ли сертификация по ISO 21469, если для предприятия важны требования к гигиеническому производству смазки.

• Сверить совместимость с металлами, эластомерами и пластиками, примененными в арматуре.

• Оценить водостойкость и устойчивость к воздействию моющих растворов с учетом реального режима мойки.

Надпись «пищевая» без подтверждения категории не заменяет проверку NSF H1. Кроме того, одна и та же смазка не обязательно одинаково подходит для клапанов, насосов и других узлов: для арматуры важны совместимость с уплотнениями, устойчивость к вымыванию и стабильная работа механизма. При сомнениях в материале уплотнения сначала устанавливают его тип, затем проверяют сведения о совместимости.

Как наносить смазку и не допустить ее избытка

Перед нанесением арматуру подготавливают по инструкции изготовителя: очищают доступные поверхности и проверяют состояние уплотнений.

Если на них есть повреждения, смазка не заменит ремонт или замену детали. Для запорного узла используют количество, достаточное для технического эффекта, а не заполняют смазкой весь доступный объем.

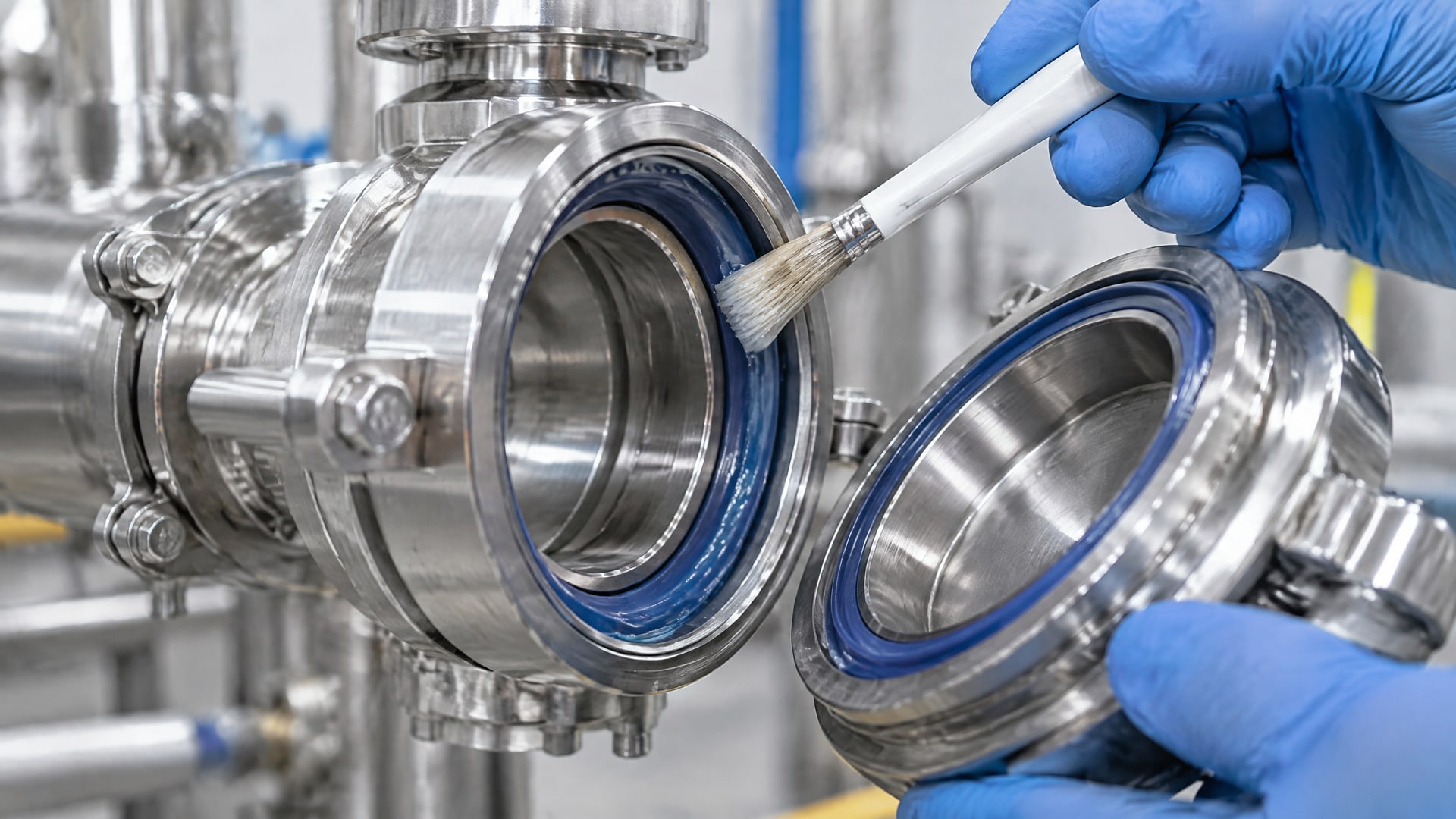

Наносить состав следует тонким слоем на предусмотренные для смазывания поверхности уплотнения или арматуры. После сборки осматривают узел и удаляют излишки, если они могут попасть в поток продукта. Такой порядок снижает риск миграции смазки и помогает избежать загрязнения оборудования и пищевой линии.

В производственной документации полезно зафиксировать:

• На какие поверхности наносят смазку и кто выполняет операцию.

• Какой состав применяют и какой у него статус NSF.

• Какие уплотнительные материалы установлены и где проверена совместимость.

• Как удаляют излишки и какие действия выполняют при риске переноса состава в продукт.

Если смазку используют как временную антикоррозионную защиту, перед контактом оборудования с продуктом ее удаляют по инструкции, когда существует риск переноса. H1 не меняет этого требования: допуск относится к возможному случайному контакту, а не к намеренному присутствию смазки в пищевой среде. Вопрос о том, сколько состава наносить, решают по инструкции изготовителя смазки и конструкции узла, соблюдая принцип минимально необходимого количества.

Герметизация арматуры пищевых трубопроводов: роль смазки

Смазка может облегчить монтаж и работу уплотнений, однако не заменяет правильно подобранную прокладку и исправную арматуру.

При обслуживании оценивают состояние уплотнительных поверхностей, материал прокладки и требования к сборке. Если после обслуживания соединение теряет герметичность, увеличивать количество смазки без диагностики не следует: сначала проверяют состояние и положение уплотнения.

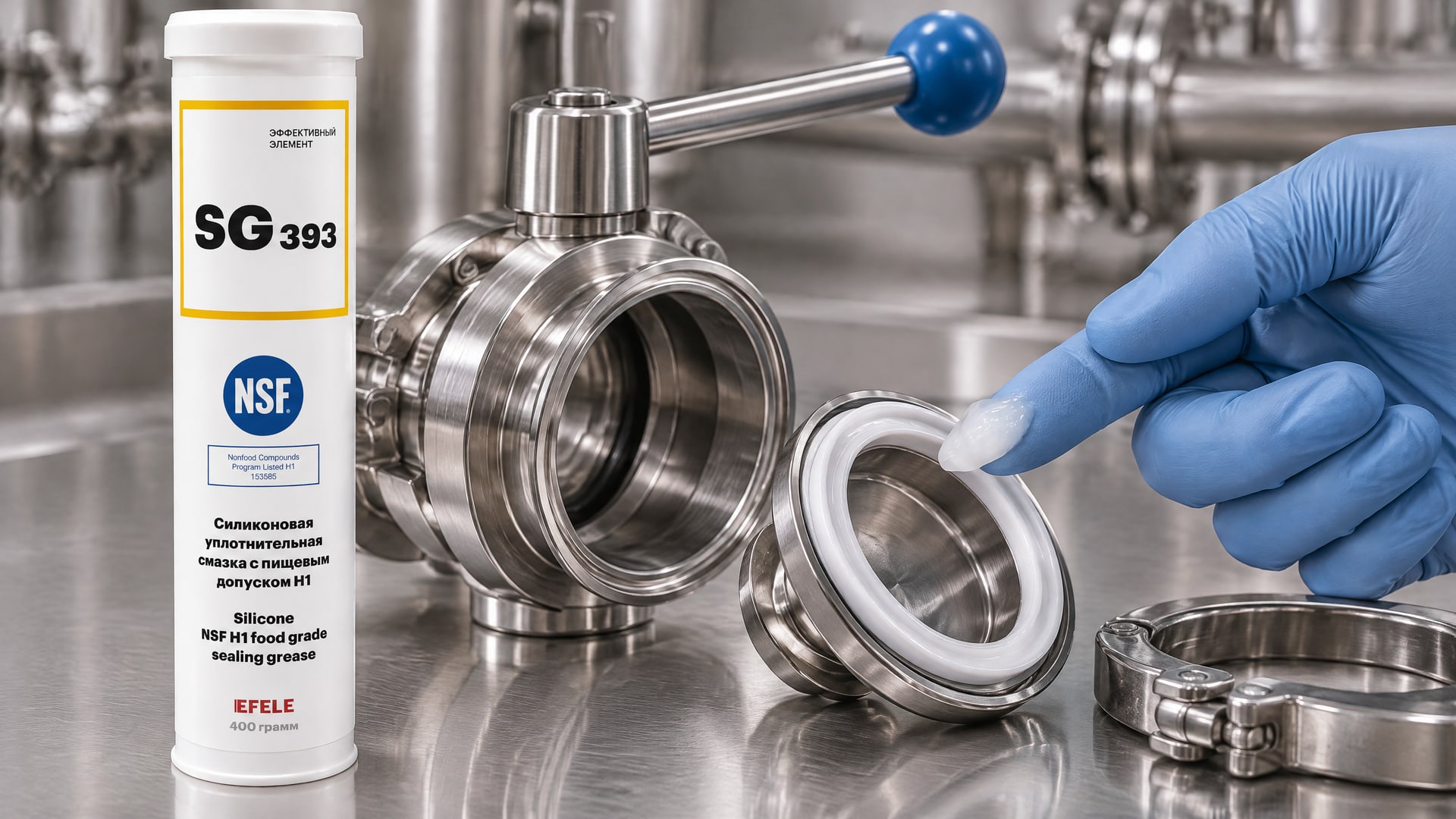

Для этой задачи в документации EFELE SG-393 указаны силиконовая основа и регистрация NSF H1. Состав применяют для смазывания и герметизации уплотнений запорной арматуры пищевых трубопроводов; среди заявленных свойств указана устойчивость к смыванию водой и моющими растворами. Спецификация EFELE SG-393 NSF: H1

Данные о классе NLGI, температурном диапазоне и других числовых характеристиках здесь не приводятся: при подборе их следует сверять с актуальной технической документацией продукта и требованиями конкретной арматуры. Даже при наличии H1 необходимо нанести только требуемое количество и проверить совместимость с уплотнительными материалами.

При монтаже проверяют, что смазка не мешает посадке уплотнения и не попадает в канал потока в избыточном количестве. После сборки оценивают работу крана или клапана и отсутствие утечки. Такая проверка помогает отделить проблему смазки от дефекта прокладки, повреждения поверхности или ошибки сборки.

Обслуживание и типичные ошибки при смазке клапанов H1

Периодичность обслуживания определяют по инструкции изготовителя оборудования и условиям эксплуатации.

Важны частота срабатывания арматуры, воздействие воды и моющих растворов, а также состояние уплотнений. Универсального интервала для всех кранов и клапанов источники не задают, поэтому его не следует назначать только по типу пищевого производства.

При проверке узла обращают внимание на изменение усилия управления, состояние уплотнений, следы вымывания состава и утечки. Если смазка быстро удаляется при мойке, выясняют причину и сверяют фактические условия с заявленной водостойкостью и инструкциями. Добавление нового количества поверх старого без осмотра может привести к избытку и увеличить риск переноса в продукт.

Распространенные ошибки при обслуживании:

• Считать, что H1 допускает намеренный контакт смазки с пищей.

• Выбирать состав только по словам «пищевая» без подтвержденной категории NSF H1.

• Не проверять совместимость с эластомерами, пластиками и металлами узла.

• Наносить избыточное количество и оставлять излишки рядом с пищевым потоком.

• Считать, что любая H1-смазка подходит для любой арматуры и любого режима мойки.

Для корректной работы трубопроводной арматуры важна не только подходящая смазка, но и соблюдение процедуры обслуживания. Если контакт с продуктом невозможен, требования к категории определяют по фактическому сценарию эксплуатации. Если случайный контакт вероятен, H1 проверяют вместе с совместимостью материалов и условиями мойки.

Часто задаваемые вопросы

Можно ли использовать H1-смазку при прямом контакте с пищей?

Нет. NSF H1 предназначена только для возможного случайного контакта с пищей. Намеренно наносить такую смазку на продукт или вводить ее в пищевой поток нельзя. Если технологический процесс предполагает прямой контакт, требуется категория, предназначенная именно для такого применения, например 3H, а не H1.

Достаточно ли надписи «пищевая» для смазки арматуры?

Нет. Для узла, где возможен случайный контакт с пищей, проверяют регистрацию NSF H1 и сведения о соответствии FDA 21 CFR 178.3570. Также оценивают совместимость с уплотнениями, металлами и пластиками, а для соответствующих требований предприятия учитывают ISO 21469.

Какое количество смазки наносить на кран или клапан?

Наносят минимальное количество, достаточное для технического эффекта, тонким слоем на предусмотренные поверхности. Излишки удаляют, если они могут попасть в продукт. Универсальной дозировки для всех конструкций нет: количество определяют по инструкции изготовителя смазки и арматуры.

Подходит ли любая H1-смазка для уплотнений пищевых кранов?

Нет. Помимо H1, проверяют совместимость с материалом уплотнения и корпуса, водостойкость и устойчивость к воздействию моющих растворов. Состав, подходящий для одного узла, может не соответствовать материалам или режиму мойки другого. Перед обслуживанием сверяются с документацией на смазку и арматуру.

Заключение

Смазка для трубопроводов пищевого производства должна соответствовать фактическим условиям работы арматуры. При возможном случайном контакте с продуктом выбирают NSF H1, наносят состав тонким слоем и удаляют излишки, если они могут попасть в поток. Одновременно проверяют совместимость с уплотнениями, металлами и пластиками, а также устойчивость к воде и моющим растворам.

Следующий шаг для инженера или снабженца - определить материал уплотнений и режим мойки конкретного узла, затем сверить их с маркировкой и технической документацией выбранной смазки. Это позволит подобрать состав не только по пищевому допуску, но и по реальным условиям эксплуатации арматуры.
