Твердосмазочные покрытия для повышения КПД маломощных редукторов

Твердосмазочные покрытия помогают снизить трение в зубчатом контакте маломощного редуктора и в подходящих режимах повысить его КПД. Их рассматривают не как замену смазке, а как дополнительный элемент трибологической системы: результат зависит от конструкции передачи, нагрузки, скорости, температуры и совместимости покрытия со смазочным материалом.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые выбирают способ снижения трения редуктора. Разберем, где антифрикционное покрытие может дать эффект, как учитывать его вместе со смазкой и на какие параметры опираться при подборе.

Как твердосмазочные покрытия влияют на КПД редуктора

В зацеплении зубьев возникает трение, которое влияет на потери в передаче.

Антифрикционное твердосмазочное покрытие формирует рабочий слой на поверхности детали и может снизить коэффициент трения. Для зубчатых передач эффект таких покрытий связывают также с увеличением ресурса, однако он зависит от материала, конструкции и условий эксплуатации.

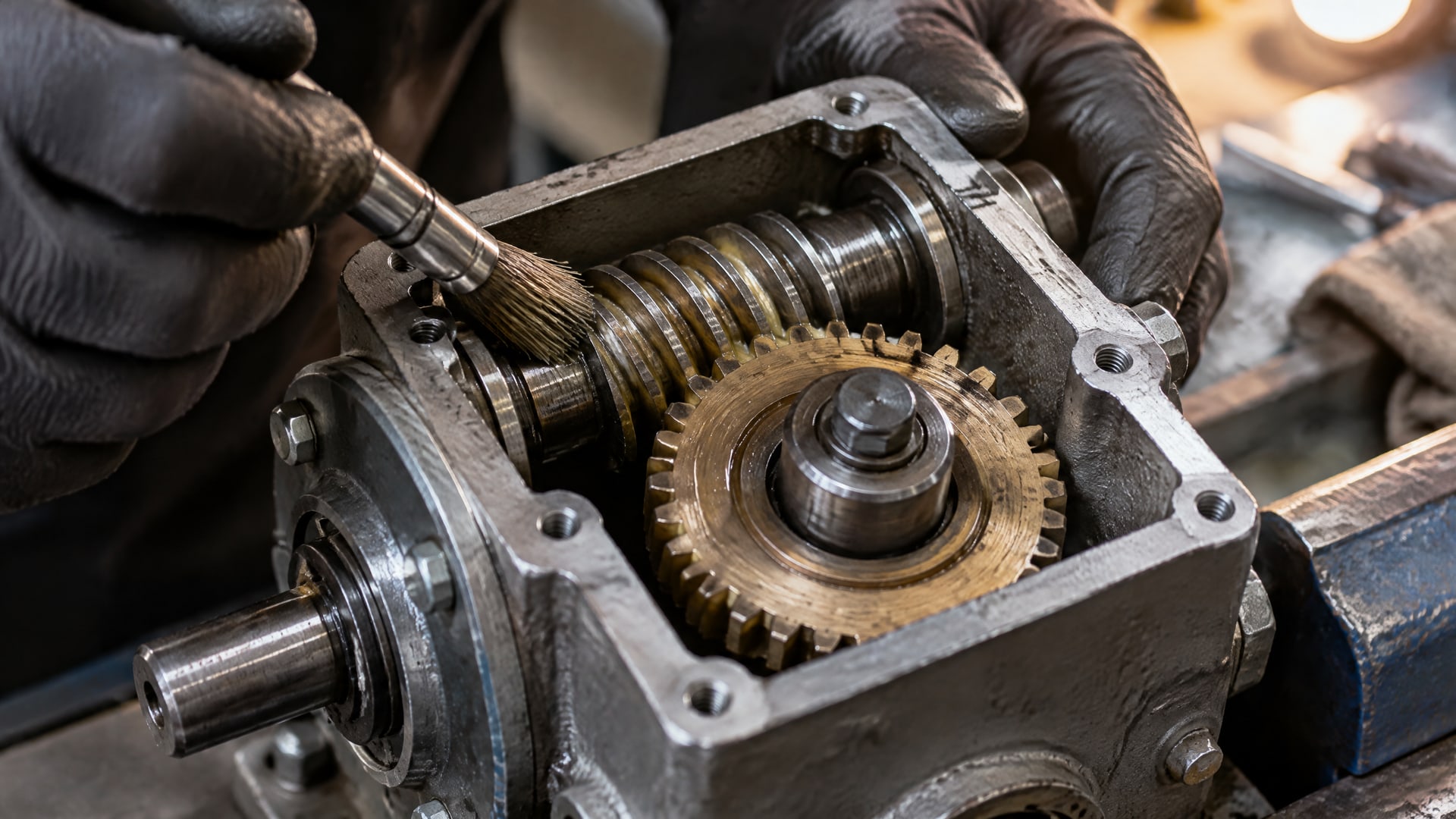

Показательный пример есть для червячных редукторов: при нанесении покрытия на червяк и работе в паре с жидкой смазкой в публикации указан КПД до 75–80%. Это результат для описанной системы и режима, а не универсальная характеристика любого редуктора или покрытия. Переносить эту цифру на другой узел без проверки нельзя.

Где покрытие может быть уместно

Рассматривать покрытие имеет смысл, когда задача состоит именно в снижении трения в контакте металл-металл. Оно становится частью конструкции контактирующей пары, тогда как смазка продолжает выполнять свою функцию в передаче. Поэтому инженер оценивает оба элемента вместе, а не выбирает покрытие вместо смазочного материала.

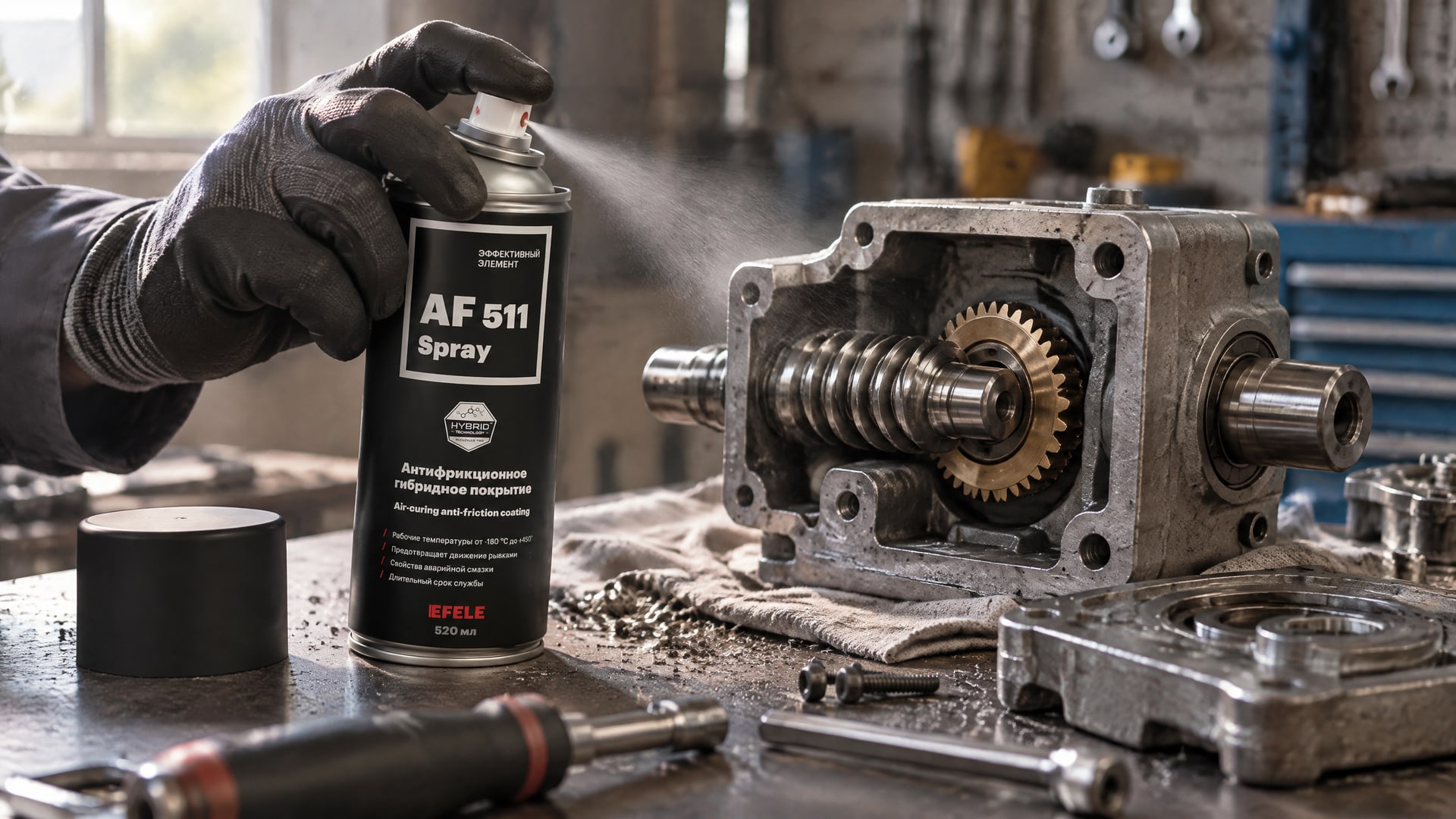

В качестве одного из вариантов для снижения трения в маломощных, в том числе червячных, редукторах применяют EFELE AF-511 Spray. Антифрикционное покрытие отверждается при комнатной температуре; его подбирают как элемент решения для конкретного контакта, а не как универсальную замену смазке.

Почему важен режим работы

Тип передачи, скорость, нагрузка и температура эксплуатации влияют на выбор смазки и покрытия. При неподходящем сочетании материалов и условий ожидаемого снижения трения можно не получить. Поэтому предварительная оценка режима важнее, чем выбор по одному признаку или общему описанию «для редукторов».

Для маломощного привода также важно оценивать систему целиком: тип зубчатого зацепления, особенности контакта и способ смазывания. Если речь идет о червячной передаче, опубликованный пример с КПД до 75–80% может служить ориентиром для постановки задачи, но не заменяет испытания или проверки на конкретном редукторе.

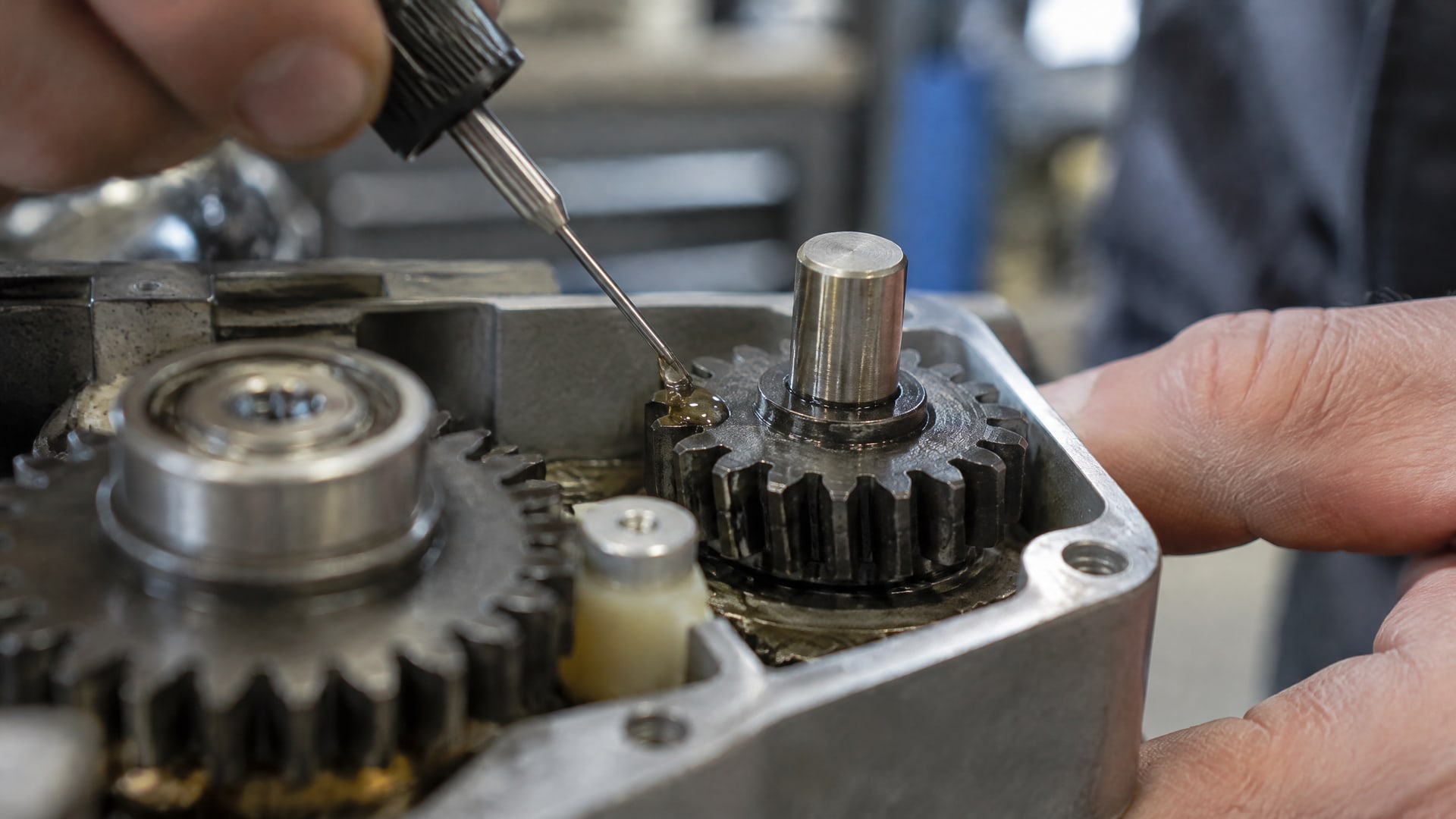

Антифрикционное твердосмазочное покрытие и смазка: как сочетать

Покрытие и смазка решают связанные, но не идентичные задачи.

Первое изменяет условия трения на поверхности детали, второе обеспечивает смазывание передачи. Данные по зубчатым передачам описывают эффект покрытия в сочетании с жидкой смазкой, поэтому считать покрытие самостоятельной полной заменой смазочного материала оснований нет.

Такой подход особенно важен при снижении трения редуктора: нужно согласовать покрытие с типом смазки и режимом работы. Если продукт содержит твердые смазочные компоненты, их наличие должно быть отражено в спецификации. Однако само по себе присутствие таких компонентов не подтверждает, что смазка подойдет конкретной передаче.

Как читать обозначения смазки

Для закрытых и открытых зубчатых передач ISO 12925-3 выделяет категории смазок CKG и CKL и устанавливает минимальные требования к ним. В стандарте указано, что смазки для зубчатых передач обычно имеют консистенцию NLGI 000–1. Это мягкие классы, которые рассматривают для поступления смазки в зону зацепления.

Для зубчатых передач типичен диапазон вязкости базового масла ISO VG 680–3200. Поэтому выбирать смазку только по NLGI недостаточно: класс консистенции не заменяет сведения о вязкости масла и назначении состава. При подборе учитывают тип передачи, скорость, нагрузку и температуру.

В маркировке по DIN 51502 буква G относится к смазкам для закрытых редукторов, а обозначения KF и KPF указывают на наличие твердых смазок. DIN 51826 задает минимальные требования к смазкам с кодовой буквой G классов NLGI 000–2 для приводных элементов, в особенности закрытых редукторов. Эти обозначения помогают разобраться в спецификации, но не отменяют проверки совместимости с покрытием и режимом работы.

Что означает класс NLGI

NLGI описывает консистенцию пластичной смазки. Ее оценивают по пенетрации согласно ASTM D217 или ISO 2137. Более высокий класс не означает автоматически лучшую работу в редукторе: для зубчатых передач источники указывают на мягкие смазки NLGI 000–1, а выбор зависит от конструкции и условий эксплуатации.

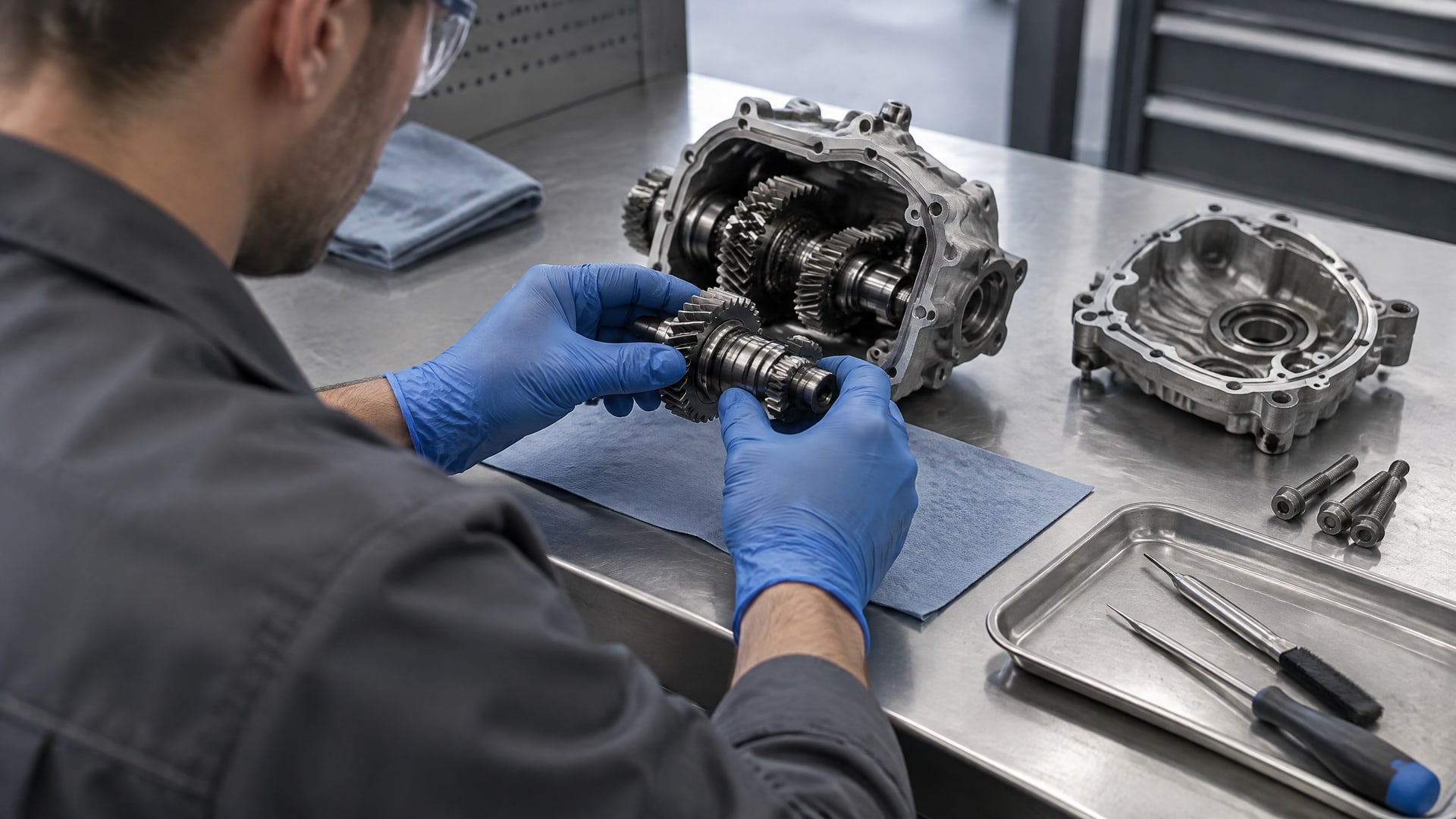

Подбор покрытия для деталей редуктора

Запрос «антифрикционное твердосмазочное покрытие для деталей» не задает достаточных условий для выбора.

Нужно определить, какая поверхность будет покрываться и в каком контакте она работает. Для редуктора важны тип передачи, скорость, нагрузка и температурный режим; эти параметры также учитывают при выборе смазочного материала.

Покрытие следует оценивать в составе узла, а не изолированно. Для червячной передачи важны контакт червяка с колесом и используемая жидкая смазка. Для другого типа передачи нельзя автоматически переносить выводы из примера с червячным редуктором. Доступные данные связывают возможное повышение КПД до 75–80% именно с конкретным сочетанием покрытия на червяке и жидкой смазки.

Что проверить перед применением

• Тип передачи и материал обрабатываемой детали.

• Скорость, нагрузку и температуру эксплуатации.

• Требования спецификации покрытия и совместимость со смазкой.

• Предусмотренный производителем способ нанесения и отверждения.

• Результат на конкретном узле, если от решения ожидают изменения КПД или ресурса.

В спецификации покрытия нужно сверить назначение и условия применения. Само слово «антифрикционное» не раскрывает совместимость с конкретной смазкой и режимом. Аналогично обозначение твердых смазок в маркировке пластичного состава говорит о наличии компонентов, но не подтверждает пригодность для любого редуктора.

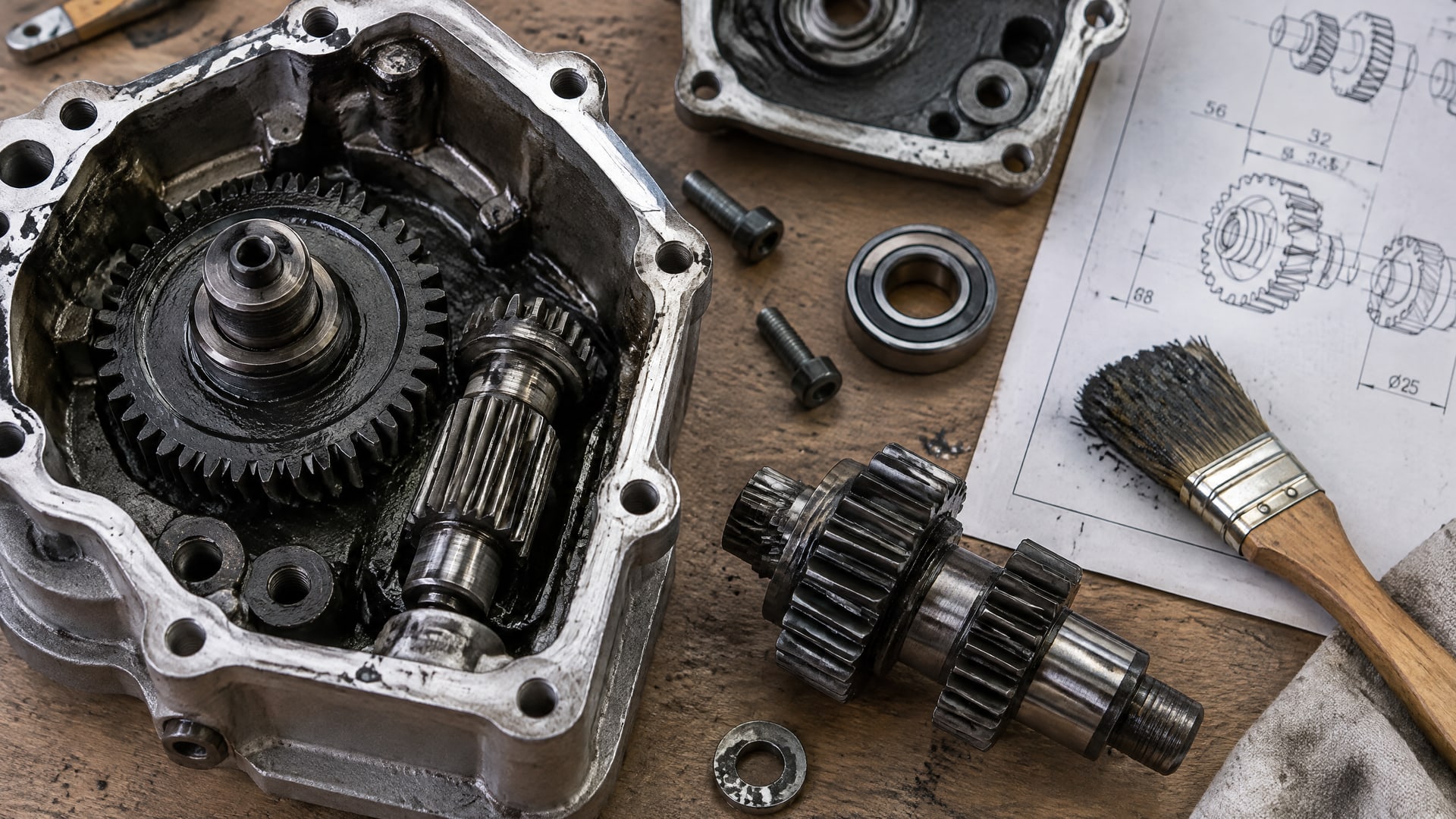

Нанесение и оценка результата

Технология подготовки поверхности, нанесения и отверждения зависит от конкретного покрытия.

Для запекаемого состава нельзя переносить технологию другого материала, а для покрытия, которое отверждается при комнатной температуре, нельзя без оснований назначать нагрев. Перед работой сверяются со спецификацией продукта и учитывают требования к деталям и узлу.

Оценивать результат стоит по условиям работы редуктора до и после изменения. Если одновременно изменить покрытие, смазку и режим эксплуатации, определить причину результата будет сложнее. Поэтому в инженерной проверке фиксируют исходный режим и оценивают решение на той же передаче при сопоставимых нагрузке, скорости и температуре.

Как не переоценить эффект

Опубликованные данные показывают, что твердосмазочные покрытия могут снизить средний коэффициент трения и увеличить ресурс зубчатых передач. Но это не означает, что любое покрытие всегда заметно повысит КПД. На результат влияют конструкция, качество контакта, смазка и режим работы.

Для промышленного выбора важна не только возможность получить снижение трения, но и повторяемость результата на конкретном узле. Если эффект нужен для червячной передачи, пример с КПД до 75–80% помогает сформулировать критерий проверки, но не служит гарантией такого показателя. Итоговое решение должно учитывать данные по самому покрытию и смазке, а также условия работы редуктора.

Ограничения и типичные ошибки при выборе

Первая ошибка - считать, что твердосмазочное покрытие полностью заменит смазочный материал.

Опубликованные сведения описывают работу покрытия вместе с жидкой смазкой, а не вместо нее. Вторая - ожидать одинакового повышения КПД от разных конструкций: подтвержденный пример относится к червячной передаче и не распространяется автоматически на все редукторы.

Еще одна ошибка - выбирать смазку только по NLGI. Для зубчатой передачи важны вязкость базового масла, тип редуктора, скорость, нагрузка и температура. Диапазон NLGI 000–1, указанный для таких смазок, не дает полного ответа о пригодности продукта для конкретного узла.

Наконец, нельзя приравнивать наличие твердых смазок в составе к гарантированной совместимости с покрытием. DIN 51502 помогает распознать соответствующие обозначения, но не заменяет проверку спецификации и рабочих условий. Инженерный подбор строится на сочетании требований к передаче, смазке и покрытию.

Часто задаваемые вопросы

Может ли твердосмазочное покрытие полностью заменить смазку в редукторе?

Нет, имеющиеся данные описывают снижение трения при совместном применении покрытия и жидкой смазки. Покрытие рассматривают как элемент контактирующей пары, а не как универсальную замену смазочному материалу. Тип смазки по-прежнему подбирают с учетом конструкции, скорости, нагрузки и температуры редуктора.

Какой КПД может дать антифрикционное покрытие на червячном редукторе?

В опубликованном примере сочетание покрытия на червяке с жидкой смазкой позволило повысить КПД до 75–80%. Это показатель для описанной передачи и условий, а не гарантированный результат для любого редуктора. Для другого узла эффект нужно оценивать с учетом его конструкции и режима эксплуатации.

Достаточно ли выбрать смазку для редуктора по классу NLGI?

Нет. Для зубчатых передач указаны смазки NLGI 000–1, но класс описывает консистенцию, а не все свойства состава. Нужно также учитывать вязкость базового масла, тип передачи, скорость, нагрузку и температуру. При наличии твердых смазок их присутствие и назначение сверяют со спецификацией.

Заключение

Твердосмазочные покрытия могут помочь снизить трение и повысить КПД редуктора, если подходят конкретной зубчатой паре и работают в сочетании с корректно выбранной смазкой. Пример для червячной передачи показывает возможный КПД до 75–80%, но переносить этот результат на другие конструкции без проверки нельзя.

Следующий шаг для инженера - зафиксировать тип передачи, скорость, нагрузку и температуру, затем сверить спецификации покрытия и смазки. После этого решение проверяют на конкретном узле, не считая покрытие заменой смазочного материала.
