Замена импортного антифрикционного покрытия в авиастроении: как выбрать российское решение

Универсального российского покрытия для прямой замены импортного нет: решение подбирают под конкретный узел, материал основания и условия эксплуатации. Для этого сравнивают коэффициент трения, износостойкость, температурную стойкость, адгезию и совместимость покрытия с топливом и маслом, а затем проверяют готовую систему в испытаниях, близких к рабочим.

Статья поможет инженерам и закупщикам выстроить технический подбор отечественного покрытия для авиационного применения. Разберем, какие параметры сопоставить, как подготовить поверхность и какие стандарты учитывать. Отдельно рассмотрим, почему одного паспорта материала или низкого коэффициента трения недостаточно для решения о замене.

Как выбирать российские аналоги импортного покрытия

Подбор начинают с функции покрытия в узле.

Оно должно снижать трение, препятствовать прилипанию или выполнять обе задачи. Эти требования не взаимозаменяемы: функциональный аналог определяют по результату, который нужен детали, а не по общему названию покрытия.

Далее фиксируют режим эксплуатации и параметры, которые необходимо подтвердить. В их числе коэффициент трения, износостойкость, температурная стойкость, адгезия к основанию и устойчивость к рабочей среде. Для авиационной детали дополнительно оценивают поведение покрытия при воздействии топлива и масла, циклической нагрузке и термоциклировании.

В материалах по антифрикционным покрытиям приведен ориентир коэффициента трения от 0,05 до 0,25. Это диапазон для разных составов и материалов подложки, а не универсальное требование к авиационным узлам. Поэтому значение имеет результат испытаний конкретной системы на конкретном основании.

Почему нельзя выбрать покрытие по одному показателю

Низкий коэффициент трения сам по себе не подтверждает достаточную адгезию или износостойкость. Покрытие может показывать нужный результат в одном испытании, но не пройти проверку при сочетании нагрузок и воздействия среды. Инженеру важно оценивать весь набор эксплуатационных характеристик, а закупщику - запросить документы, подтверждающие их для выбранной системы.

Российская научно-техническая база включает разработки антифрикционных композиционных покрытий, в том числе покрытие Та–Ag, описанное в материалах ВИАМ. Это пример отечественной разработки, но не готовое подтверждение взаимозаменяемости с конкретным импортным покрытием. Применимость всегда устанавливают испытаниями и сопоставлением с требованиями к детали.

Какие стандарты учитывать при подборе покрытия

Стандарты помогают определить область применения материала и методы контроля, но их нельзя трактовать как автоматический допуск к использованию в авиации.

ГОСТ 26802-86 распространяется на антифрикционные порошковые материалы на основе железа для деталей узлов трения машин и механизмов. В материалах его сопоставляют с ISO 5755/1. Для антифрикционных материалов на основе меди указан ГОСТ 26719-85.

Для контроля готового покрытия после нанесения в источниках приведен ГОСТ 9.302-88. Адгезию проверяют методами, связанными с ISO 4624 и ГОСТ 32299-2013. Для решетчатого надреза указаны ISO 2409 и ГОСТ 15140-78. Толщину сухой пленки контролируют по ISO 19840:2012.

В качестве примера международного авиационного стандарта для покрытий на основе дисульфида молибдена упоминается AMS 2444. Его наличие в перечне не означает, что любой материал такого типа автоматически подходит для детали. Инженеру необходимо сверить требования применимой документации и убедиться, что подтверждены характеристики готового покрытия.

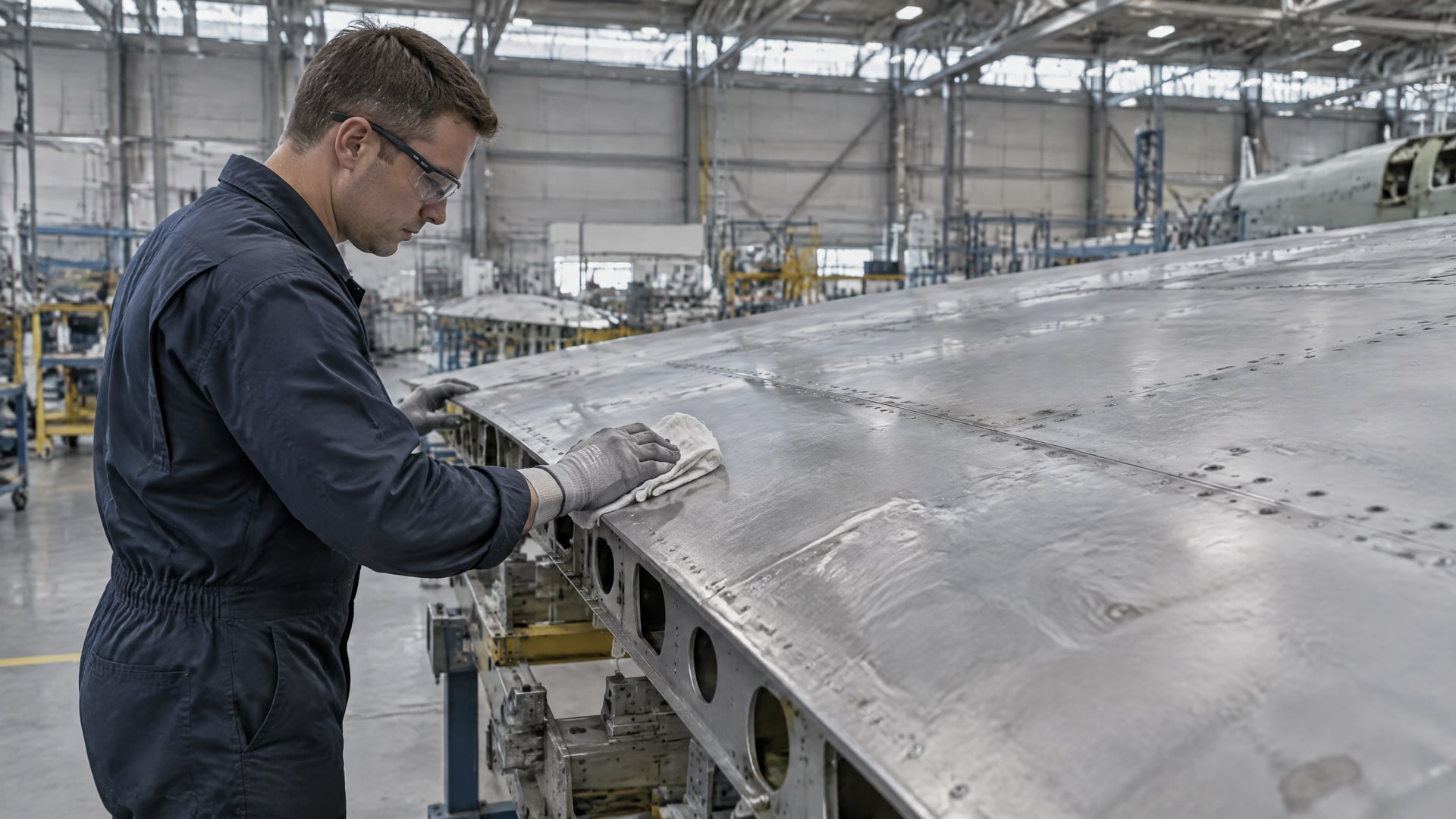

Подготовка поверхности и нанесение: что проверить

Состояние основания влияет на сцепление покрытия и результат испытаний.

В источниках приведены два ориентира шероховатости: Ra 0,4–0,8 мкм для большинства антифрикционных систем и Ra 0,8–3,2 мкм в материалах по подготовке поверхности. Эти значения различаются, поэтому применять их как единое требование нельзя: нужный параметр определяют по документации конкретной системы.

Перед нанесением проверяют, соответствует ли подготовленная поверхность требованиям покрытия. Затем контролируют параметры нанесенного слоя, включая его толщину. Для измерения толщины сухой пленки в источниках указан ISO 19840:2012, а для контроля готового покрытия - ГОСТ 9.302-88.

Какие данные запросить у поставщика

Паспорта и описания материала недостаточно, если по ним нельзя установить поведение готового покрытия на детали. Инженеру стоит запросить подтверждение адгезии, результаты испытаний покрытия и сведения о параметрах подготовки поверхности. Для проверки адгезии в источниках приведены ISO 4624 и ГОСТ 32299-2013, а для решетчатого надреза - ISO 2409 и ГОСТ 15140-78.

Закупщику полезно сверить документы с техническими требованиями к изделию и условиями его эксплуатации. Если деталь идет в кооперацию с иностранной документацией, сопоставление стандартов помогает проверить, что характеристики описаны в совместимой системе требований. Например, в материалах приведена связь ГОСТ 26802-86 с ISO 5755/1 для материалов на основе железа.

Какие испытания нужны для авиационного применения

Для авиации важно проверить не только материал покрытия, но и результат его нанесения на деталь.

Испытания должны быть связаны с рабочими условиями узла: температурой, воздействием топлива и масла, циклической нагрузкой и требованиями к ресурсу. В источниках среди специальных проверок упоминаются длительные центрифужные испытания, термоциклирование и воздействие топлива и масла.

Универсального набора испытаний для всех деталей из приведенных данных не следует. Состав программы зависит от назначения узла и условий его работы. Поэтому сначала формируют перечень требований к детали, затем определяют, какие испытания подтвердят соответствие покрытия этим требованиям.

Что означает положительный результат испытаний

Результаты по отдельным показателям рассматривают вместе. Проверка коэффициента трения не заменяет испытание на адгезию, а соответствие материала стандарту не подтверждает ресурс готового покрытия. Для обоснованной замены нужны данные по характеристикам слоя, качеству его нанесения и работе в условиях, близких к эксплуатационным.

Если покрытие предназначено для узла, где возможны контакт с топливом и маслом или заметные температурные изменения, эти факторы включают в программу проверки. Сопоставлять результаты стоит с требованиями документации изделия, а не только с характеристиками исходного покрытия. Так решение о замене опирается на подтвержденную применимость, а не на совпадение отдельных цифр.

Как организовать замену покрытия на предприятии

Работу начинают с описания задачи: какая деталь покрывается, какую функцию выполняет покрытие и какие условия определяют ее работу.

Затем составляют перечень обязательных показателей и документов. В него включают требования к коэффициенту трения, износостойкости, температурной стойкости, адгезии, поверхности основания и устойчивости к рабочей среде.

После первичного отбора проверяют стандарты и испытания. Для материалов на основе железа учитывают ГОСТ 26802-86 и его сопоставление с ISO 5755/1. Для контроля покрытия и адгезии в источниках указаны ГОСТ 9.302-88, ISO 4624 и ГОСТ 32299-2013. Если применяют метод решетчатого надреза, проверяют требования ISO 2409 или ГОСТ 15140-78.

Затем оценивают подготовку поверхности и толщину сухой пленки. Ориентиры Ra 0,4–0,8 мкм и Ra 0,8–3,2 мкм нельзя подменять друг другом без проверки требований конкретной системы. Контроль толщины связывают с ISO 19840:2012, а контроль готового покрытия - с ГОСТ 9.302-88.

Финальный этап - испытания готового покрытия в условиях, близких к рабочим. Для авиации источники указывают на проверки ресурса, термоциклирование, воздействие топлива и масла, а также длительные центрифужные испытания. До завершения этой проверки покрытие нельзя считать подтвержденной заменой для конкретного узла.

Часто задаваемые вопросы

Существует ли один универсальный российский аналог импортного покрытия?

Нет. Покрытия подбирают по назначению узла и совокупности характеристик: коэффициенту трения, износостойкости, температурной стойкости, адгезии и совместимости со средой. Даже материал с близким составом или отдельным похожим показателем требует проверки на конкретном основании и испытаний в условиях, связанных с эксплуатацией детали.

Достаточно ли сертификата или паспорта материала для авиационного применения?

Нет. Документы на материал не подтверждают автоматически качество нанесенного слоя и пригодность готовой детали. Проверяют параметры поверхности, толщину покрытия и адгезию, а также результаты испытаний в условиях, близких к рабочим. Для авиации отдельно учитывают ресурс, термоциклирование и воздействие топлива и масла.

Какую шероховатость поверхности выбрать перед нанесением?

В источниках приведены ориентиры Ra 0,4–0,8 мкм и Ra 0,8–3,2 мкм. Они относятся к разным рекомендациям, поэтому выбирать одно значение для всех покрытий нельзя. Требуемую шероховатость устанавливают по документации конкретной системы и подтверждают контролем подготовленной поверхности перед нанесением.

Какие стандарты проверить при замене покрытия?

Для антифрикционных порошковых материалов на основе железа указаны ГОСТ 26802-86 и ISO 5755/1, для контроля готового покрытия - ГОСТ 9.302-88. Для адгезии приведены ISO 4624 и ГОСТ 32299-2013, для решетчатого надреза - ISO 2409 и ГОСТ 15140-78, для толщины сухой пленки - ISO 19840:2012.

Заключение

Российское антифрикционное покрытие для авиастроения выбирают не по сходству названия с импортной системой, а по соответствию конкретному узлу. Нужно сопоставить функциональные требования, материал основания, параметры поверхности, адгезию, износостойкость и устойчивость к рабочей среде, а затем подтвердить результат испытаниями готового покрытия.

Следующий шаг для инженера и снабженца - собрать требования конструкторской документации, зафиксировать условия эксплуатации и запросить подтверждения по каждому обязательному показателю. Только после проверки поверхности, слоя и результатов профильных испытаний можно обосновать замену для конкретной детали.
