Замена прокладки фланца анаэробным формирователем прокладок

Замена прокладки фланца - одна из самых частых операций в техническом обслуживании промышленного оборудования. Традиционно закупщики и инженеры выбирают между ремонтом со снятием и установкой классической паронитовой или резиновой прокладки либо обращаются к более гибкому решению - анаэробному формирователю прокладок. Этот материал позволяет герметизировать жесткие металлические фланцевые соединения без предварительно вырезанной прокладки, заполняя микронеровности и риски на поверхности. В статье разберемся, как правильно выбрать анаэробный герметик, подготовить фланец и провести замену без ошибок, которые приводят к протечкам и преждевременному выходу системы из строя.

Специалистам важно понимать, для каких типов соединений подходит анаэробный состав, как правильно подготовить поверхность и какие условия необходимы для надежного отверждения герметика. Знание этих деталей экономит время на переделку и снижает риск аварийной остановки оборудования.

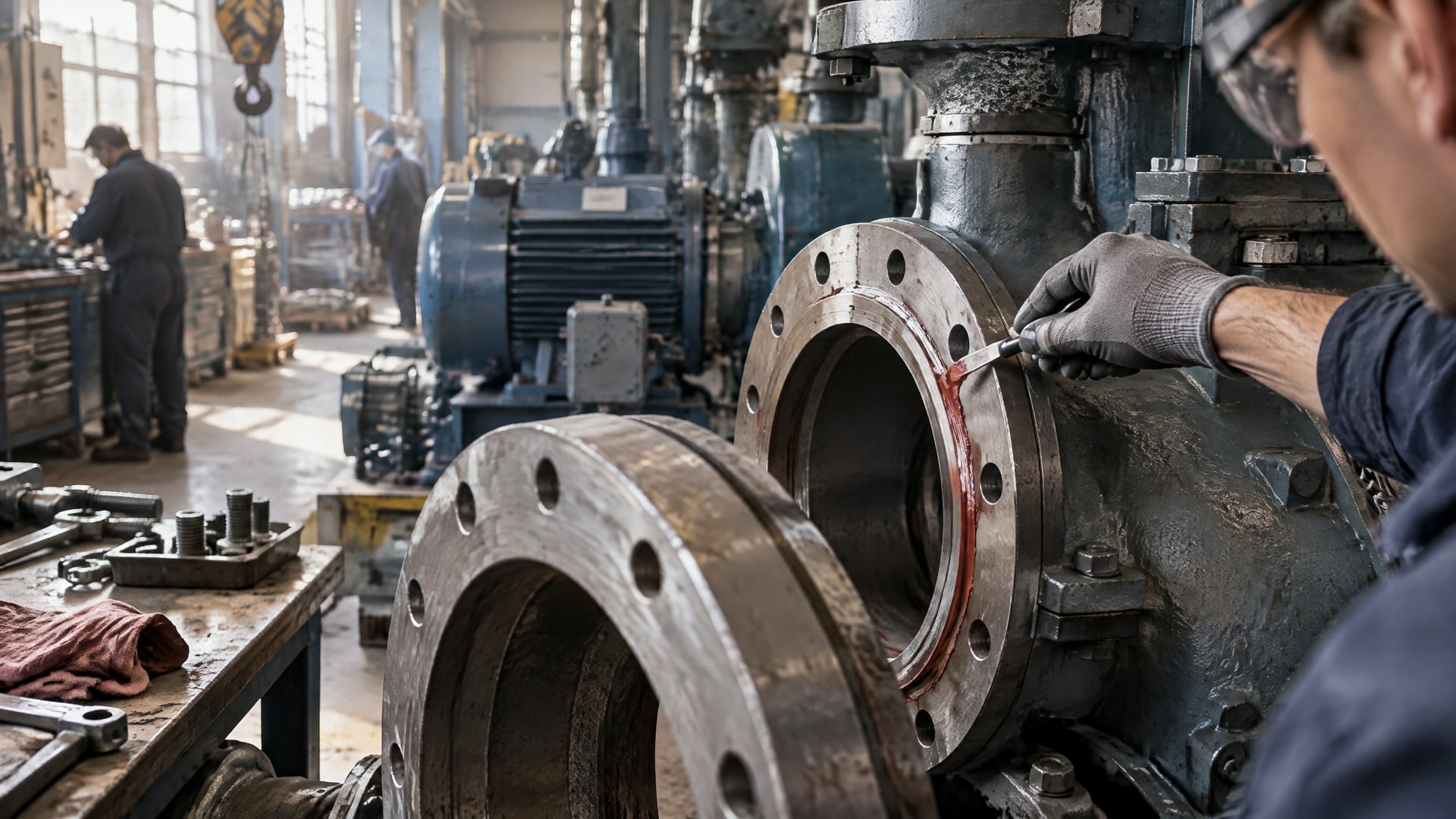

Когда анаэробный формирователь прокладок экономит время и деньги

Анаэробный герметик для фланцевых соединений - это однокомпонентный состав, который отверждается без доступа воздуха и в контакте с металлической поверхностью.

Главное преимущество перед классической прокладкой в том, что материал заполняет микронеровности и риски на поверхности фланца, обеспечивая плотное прилегание даже при небольших деформациях.

На обработанных и машинно обработанных поверхностях чугуна, стали и алюминия такой состав предотвращает вымывание герметизирующего слоя при циклических нагрузках и вибрации. Герметик не размывается и не вдавливается, как мягкая прокладка, если соединение работает под давлением или испытывает фреттинг-коррозию.

Типичный рабочий зазор для анаэробных фланцевых герметиков составляет примерно 0,05–0,50 мм; стандартные составы держат зазоры до 0,38 мм, а высокотемпературные варианты - до 0,51 мм. Если поверхности фланца ровные и зазор укладывается в эти пределы, замена прокладки занимает 20–30 минут в расчете на одно соединение. При этом не требуется заказывать запасную прокладку точного размера; герметик подстраивается под реальную геометрию.

Почему не всегда годится анаэробный состав

Анаэробный формирователь прокладок не является универсальной заменой всем прокладкам. Если фланцевое соединение имеет заметный перекос, сильные риски от старых болтов, а ширина поверхности контакта менее 5 мм, герметик может не заполнить все дефекты равномерно. На пластичных, резиновых или текстолитовых поверхностях материал работает нестабильно; его нужно применять только на жестких металлах.

Кроме того, если соединение относится к категории «гуляющих» (часто разбирается и собирается вновь), анаэробный состав не выдержит многократной разборки - герметизирующий слой потеряет упругость или потрескается. В таких случаях лучше вернуться к классической прокладке.

Подготовка поверхности фланца: главная причина отказов

Успех герметизации на 80 % зависит от правильной подготовки поверхности.

Производители в инструкциях по применению требуют трех условий: поверхности должны быть чистыми, сухими и обезжиренными.

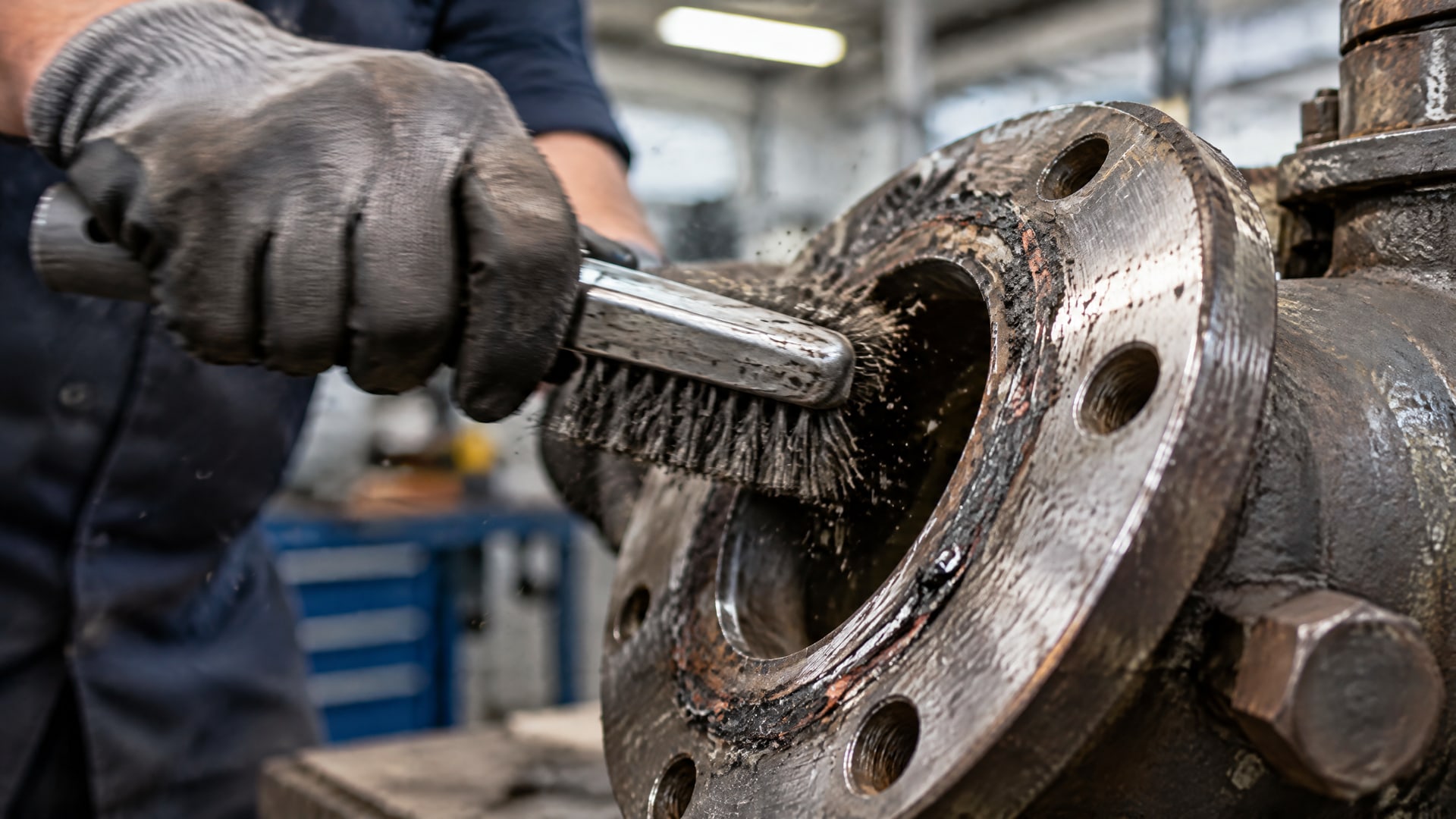

Пошаговая очистка

• Полностью удалить старую прокладку механическим способом (скребок, щетка по металлу, пневматическая щетка).

• Убрать нагар, ржавчину и окисления; при необходимости обработать абразивной тканью или мягким пескоструем.

• Протереть поверхность обезжиривающим составом (например, спирт, ацетон или специализированный очиститель) до полного удаления масла и загрязнений.

• Дать поверхности высохнуть полностью или протереть ветошью без ворса.

• Если фланец хранился на складе, дополнительно протереть перед применением герметика.

Если этап очистки пропустить или сделать халатно, герметик не будет прилипать к металлу, произойдет локальное отслоение, и через несколько недель работы появится течь.

Нанесение и отверждение анаэробного герметика

После очистки поверхности приступают к нанесению.

Для большинства анаэробных фланцевых герметиков схема одинакова, но для некоторых составов рекомендуется предварительное нанесение активатора.

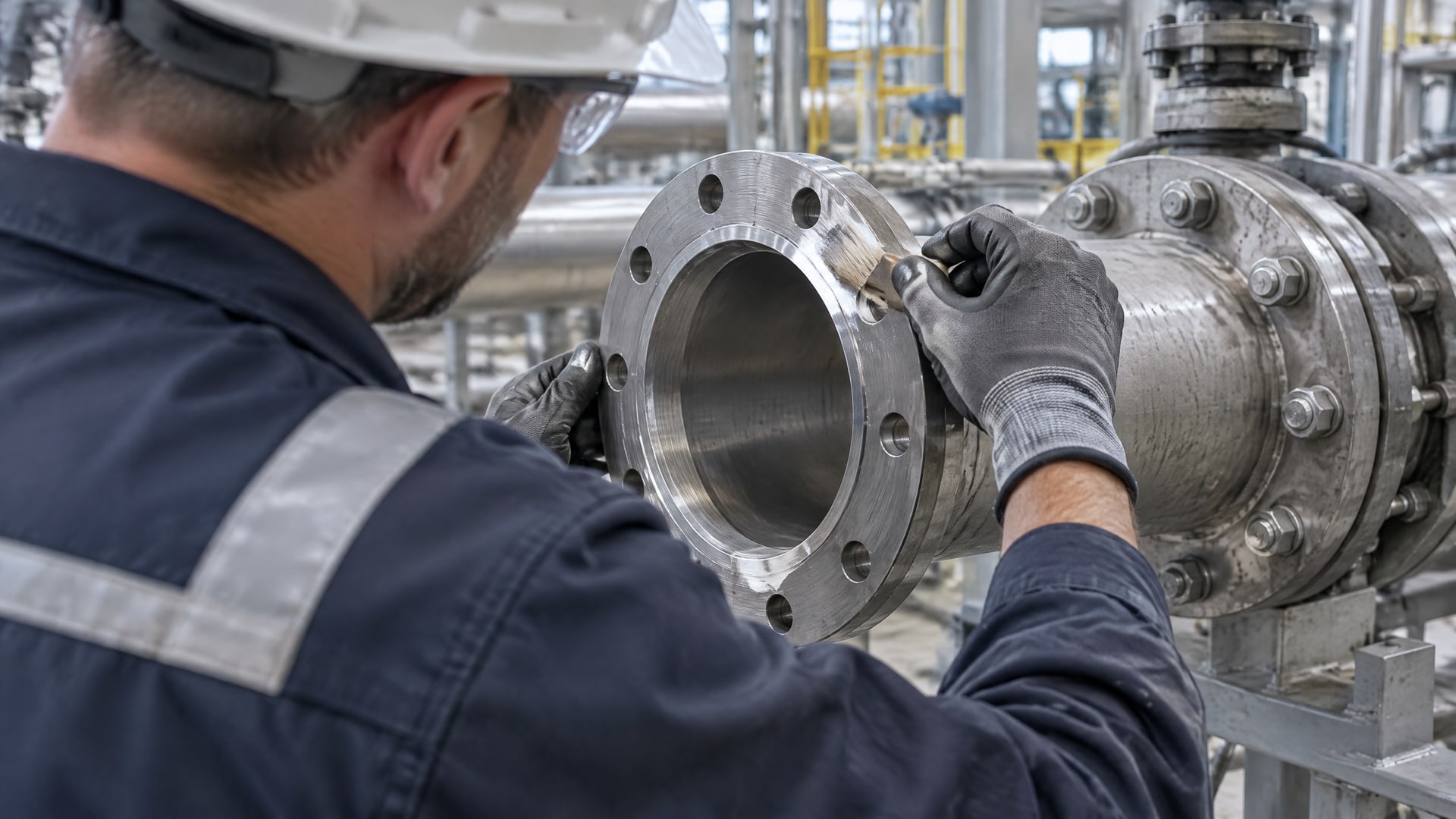

Использование активатора

Активатор наносится тонким слоем на одну или обе поверхности фланца за 1–2 минуты до нанесения герметика. Это особенно важно при работе с пассивными металлами (нержавеющей сталью, хромированием) или в холодных условиях. Активатор ускоряет инициирование отверждения и гарантирует, что герметик начнет полимеризоваться на всей площади контакта, а не только в точках с микронеровностями.

Нанесение герметика валиком

Герметик наносится непрерывным валиком по одной поверхности фланца. Валик должен замыкать контур вокруг болтовых отверстий и проходить по внешней кромке сопряжения. Толщина слоя - минимальная (примерно 0,5–1 мм); излишний слой не улучшает герметичность, только усложняет сборку.

Приблизительный расход герметика составляет несколько граммов на фланец диаметром 50–100 мм в зависимости от ширины сопрягаемой поверхности.

Сборка без бокового смещения

Детали собираются сразу после нанесения валика. Ключевой момент - минимальное боковое смещение при соединении; фланцы нужно вставить параллельно, без перекоса. Если сдвинуть поверхности на 2–3 мм в сторону, валик нарушится, возникнут каналы утечки.

После соединения болты затягивают по нормальному моменту затяжки, соответствующему размеру и материалу фланца, а не «на глаз» или с максимальным усилием.

Время отверждения

Анаэробные герметики отверждаются из-за отсутствия кислорода в зазоре между фланцами, при этом процесс ускоряется с повышением температуры и в присутствии активатора. Обычно герметик переходит в твердое состояние за 1–2 часа при комнатной температуре; полную твердость и прочность достигает через 24 часа.

Система может быть запущена после предварительного отверждения (примерно через час), но лучше дождаться полного набора прочности перед подачей давления или температурного нагрева.

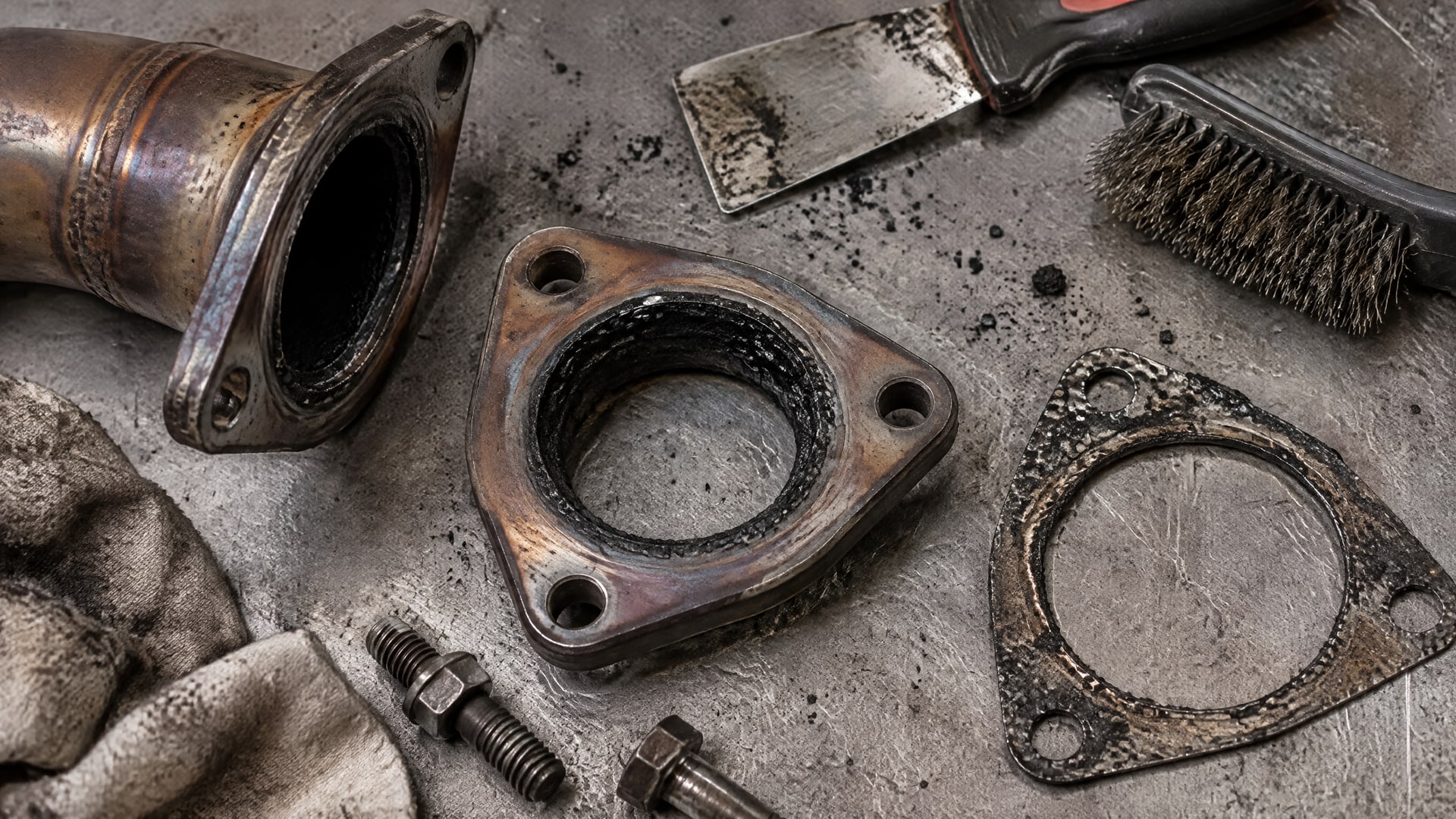

Анаэробный герметик для высокотемпературных систем

Если фланцевое соединение работает при повышенной температуре - в выхлопных системах, на линиях теплоносителя, на водонагревателях - нужно выбирать высокотемпературный анаэробный формирователь прокладок.

Стандартные анаэробные герметики рассчитаны на температуру примерно 149–204°C; высокотемпературные варианты выдерживают до 204°C и выше без потери герметичности. При этом зазор остается в пределах 0,38–0,51 мм; сам размер зазора от температуры не зависит.

Высокотемпературные составы нужны при замене прокладки фланца выхлопной трубы, на узлах водонагревателя, в системах отопления и везде, где поверхность фланца нагревается выше 100°C. Если использовать стандартный герметик в таких условиях, полимер начнет размягчаться, герметичность упадет, и появится течь.

При выборе важно сверить температурный диапазон конкретного состава со спецификацией оборудования. Производители обычно указывают максимальную рабочую температуру прямо в техническом листе или на упаковке.

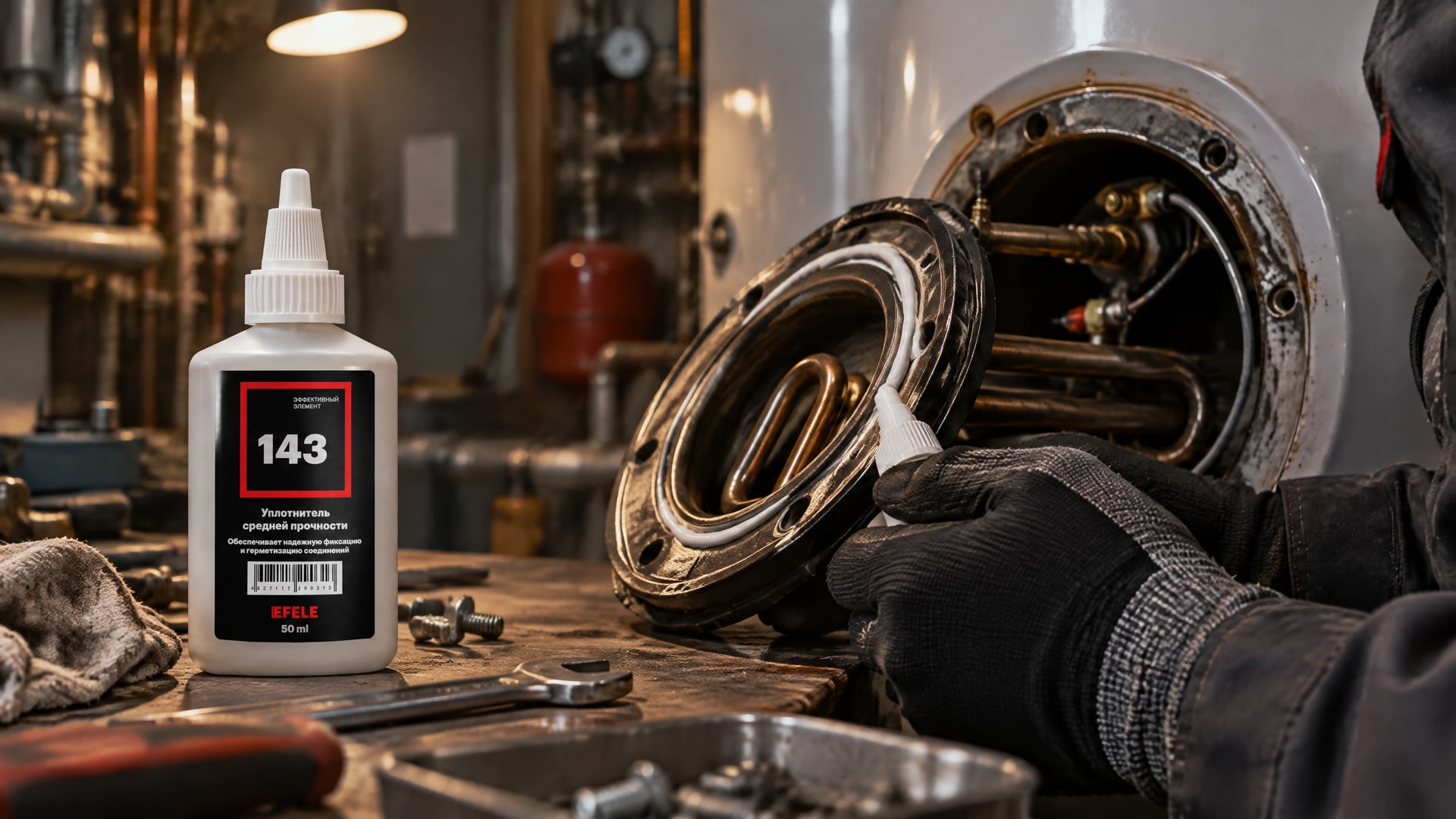

Замена прокладки фланца в системах с водой и теплоносителем

Для водонагревателей, систем отопления и других узлов, контактирующих с питьевой водой, герметик должен быть совместим со стандартами санитарии.

В международной практике используется сертификация NSF/ANSI 61, которая подтверждает безопасность материала для систем с питьевой водой.

При замене прокладки фланца водонагревателя нужно убедиться, что выбранный анаэробный герметик имеет соответствующий допуск. Кроме того, перед работой следует слить воду из бака или отсекающего клапана, чтобы избежать контакта герметика с текущей жидкостью во время отверждения.

На большинстве участков замена прокладки фланца водонагревателя - это разборка фланцевого соединения элемента, очистка поверхности и нанесение герметика. Процесс занимает примерно 30–40 минут на снятие, очистку, герметизацию и сборку. Стоимость самой прокладки варьируется примерно в диапазоне от $14 до $31 за запчасть, а услуга по замене обходится от $150 и выше в зависимости от сложности доступа и региона.

Для герметизации фланцевого соединения без прокладок в таких системах берут анаэробный состав, обладающий термостойкостью не менее 150°C (для большинства водонагревателей, работающих при 70–80°C по регламенту) и имеющий одобрение для питьевой воды. Анаэробный формирователь прокладок EFELE 143 используется именно для таких применений на плоских разборных металлических фланцах, обеспечивая высокую прочность и стабильность в циклических условиях холодного пуска и нагрева.

Типичные ошибки и как их избежать

Практика показывает, что большинство отказов герметизации происходят не из-за дефекта самого материала, а из-за нарушения технологии.

Недостаточная очистка поверхности

Если остаток старой прокладки, масла или окисления прилипнут к фланцу, герметик не образует сплошное соединение. Вместо этого между металлом и герметиком возникает микропленка, через которую жидкость начнет фильтроваться. Проверьте дважды: протрите поверхность чистой тканью без ворса и убедитесь, что блеск металла равномерный по всему фланцу.

Наложение слоя герметика толще необходимого

Когда специалист наносит герметик щедро, «чтобы наверняка», детали собираются с избытком материала. Излишек начинает выдавливаться из-под болтов, сдвигая валик и создавая пустоты в критических местах. Придерживайтесь правила: валик должен быть едва заметным, примерно 0,5–1 мм толщиной.

Боковой сдвиг фланцев при сборке

Если собрать фланцы с перекосом или сдвигом относительно друг друга, валик герметика нарушится, и возникнут каналы утечки. Используйте направляющие болты или пластмассовые направляющие втулки, если фланцы большие и тяжелые. Собирайте параллельно, без усилия, проверяя выравнивание.

Игнорирование активатора на пассивных металлах

На нержавеющей стали или хромированных поверхностях анаэробный герметик без активатора может отверждаться крайне медленно или неравномерно. Если производитель рекомендует активатор - используйте его; это займет полминуты, но гарантирует результат.

Сборка и нагрев система раньше, чем герметик затвердел

Если включить систему через 15–20 минут после герметизации, вибрация начнет трясти еще не полностью отвержденный материал. В результате герметик потеряет адгезию к металлу или потрескается. Оптимально дождаться хотя бы часа при комнатной температуре; при необходимости срочного запуска убедитесь, что герметик имеет ускоренное время отверждения или используйте активатор.

Демонтаж герметизированного соединения при следующей переборке

Когда фланц нужно разобрать повторно, герметик уже полностью отвержден и крепко прилипает к металлу.

Специалисты рекомендуют осторожное разъединение с помощью постукивания молотком и маленькой отвертки, поддевая края. Если соединение зажато намертво, можно подогреть фланцы феном или обливать горячей водой; тепло размягчит полимер, и фланцы разойдутся легче.

После разборки остатки герметика удаляются механическим способом, затем поверхность заново очищается и обезжиривается перед повторной герметизацией.

Часто задаваемые вопросы

Подходит ли анаэробный герметик вместо любой прокладки?

Нет, анаэробный формирователь прокладок рассчитан только на жесткие, хорошо обработанные металлические фланцы с зазором в пределах 0,38–0,51 мм. Для гуляющих или неровных соединений, для резиновых или пластичных материалов классическая паронитовая прокладка будет надежнее и стабильнее. Выбирайте герметик только если фланц жесткий и поверхность достаточно ровная.

Можно ли наносить герметик толстым слоем для большей герметичности?

Нет, избыток материала не улучшает герметичность. При толстом слое герметик будет выдавливаться из-под болтов, сдвигая валик и создавая пустоты. Наносите тонкий валик примерно 0,5–1 мм; этого достаточно для заполнения микронеровностей и образования сплошного шва.

Как узнать, что фланец подходит для анаэробного герметика?

Проверьте три критерия: материал должен быть металлом (чугун, сталь, алюминий); поверхность должна быть обработана и ровной (без крупных царапин или вмятин); зазор между фланцами не должен превышать 0,5 мм. Если фланец пластичный, резиновый или имеет заметные деформации, герметик может не сработать так, как ожидается.

Сколько времени герметик затвердевает, и когда можно включать систему?

Предварительное отверждение занимает 1–2 часа при комнатной температуре, полное набор прочности -24 часа. Систему рекомендуется включать после предварительного отверждения, но лучше дождаться суток перед подачей давления или нагрева, особенно если соединение работает при высокой температуре или вибрации.

Подойдет ли высокотемпературный герметик для водонагревателя, если вода нагревается только до 60°C?

Да, подойдет, но переплатите за доп свойство. Если температура воды стабильно ниже 80°C, обычного анаэробного герметика хватит. Высокотемпературный вариант имеет смысл, если в системе возможны пиковые температуры выше 100°C или если ТЭН работает при 120°C и выше; в таких случаях его запас прочности оправдан.

Заключение

Замена прокладки фланца анаэробным формирователем прокладок - это экономная и быстрая альтернатива классическим прокладкам для жестких металлических фланцевых соединений. Успех зависит от трех ключевых шагов: полной очистки и обезжиривания поверхности, тонкого и равномерного нанесения герметика непрерывным валиком, и правильной сборки без бокового смещения фланцев.

Если соединение работает при повышенной температуре (выхлопные трубы, водонагреватели, системы отопления), используйте высокотемпературный вариант герметика, выдерживающий до 204°C. Для систем с питьевой водой убедитесь, что выбранный состав имеет сертификацию NSF/ANSI 61. После нанесения герметика дайте материалу время на отверждение - минимум час при комнатной температуре, оптимально 24 часа перед запуском системы под нагрузкой. Такой подход гарантирует надежную герметизацию и исключает переделку в течение многих месяцев работы оборудования.
